Revit 2015_Insertion de DWG 2D sur des volumes Revit

February 28, 2015, 8:04 am

≫ Next: Revit 2015_IFC_Import IFC, Gestion des Phases_Ouvrir IFC

$

0

0

Objectif: Insérer des fichiers DWG 2D, les mettre à l'échelle et les appliquer sur des volumes Revit
Utilisation pour Revit MEP, Architecture, Structure

Cette méthode peut être utilisée en phase APS lorsqu'on ne dispose pas encore de tous les éléments pour modéliser; on modélise simplement des extrusions basiques sur lesquelles on plaque les DWG qui simuleront un équipement ou une machine

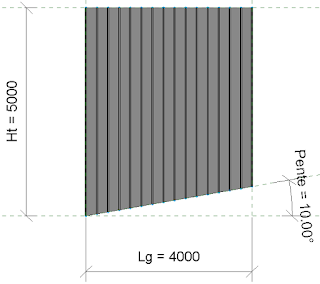

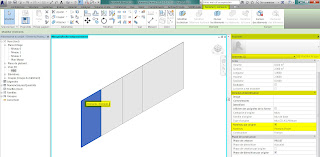

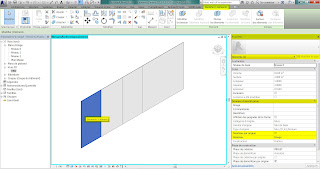

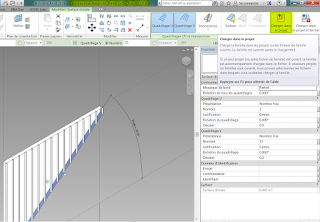

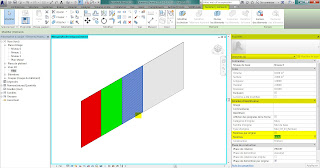

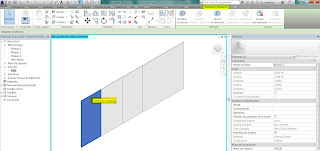

Mur rideau avec profils DWG 2D

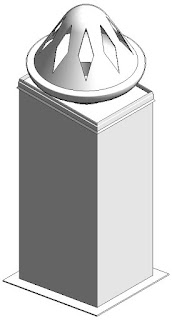

00_Un volume basique agrémenté de fichiers DWG 2D

 01_Fichier de base Autocad, différentes vues

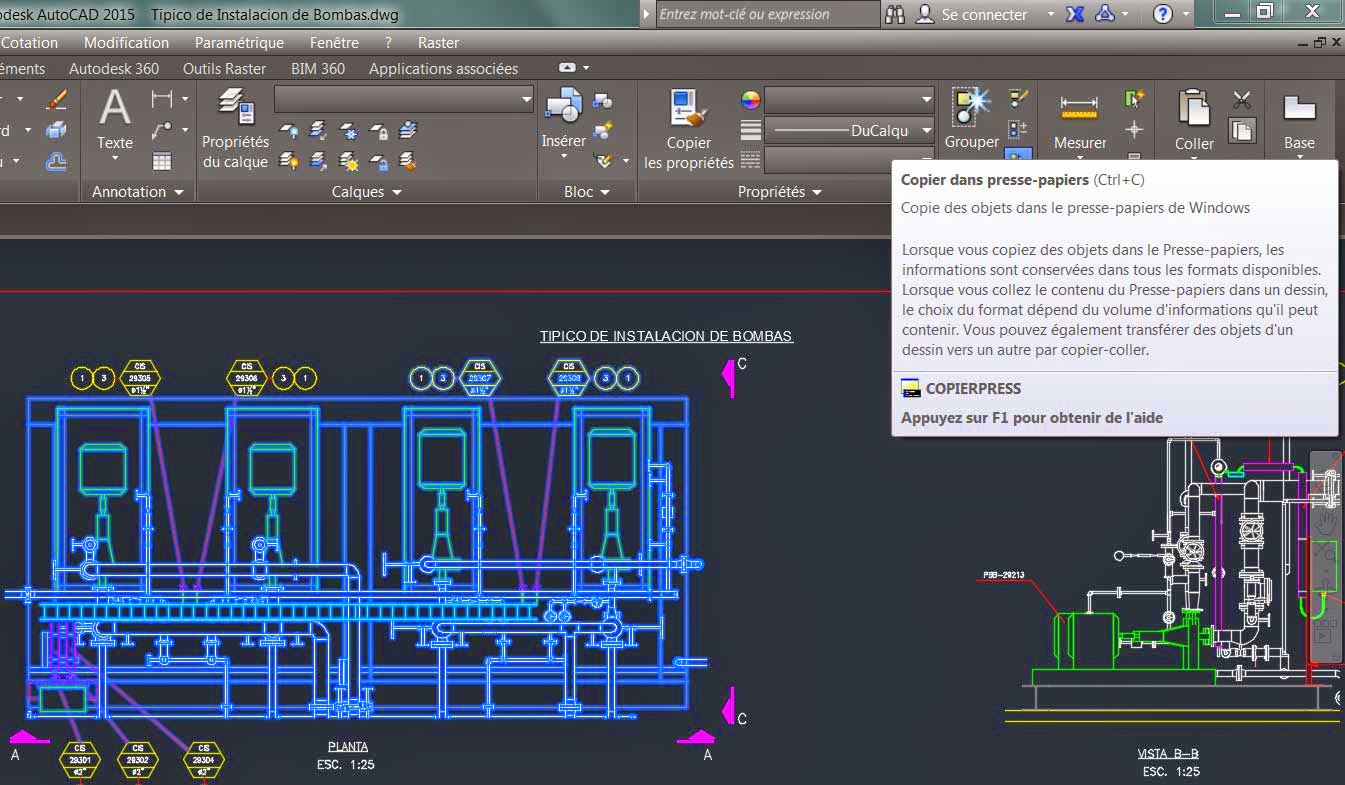

02_Fichier Autocad
_Sélection d'une vue en plan
_Copier dans le presse papier

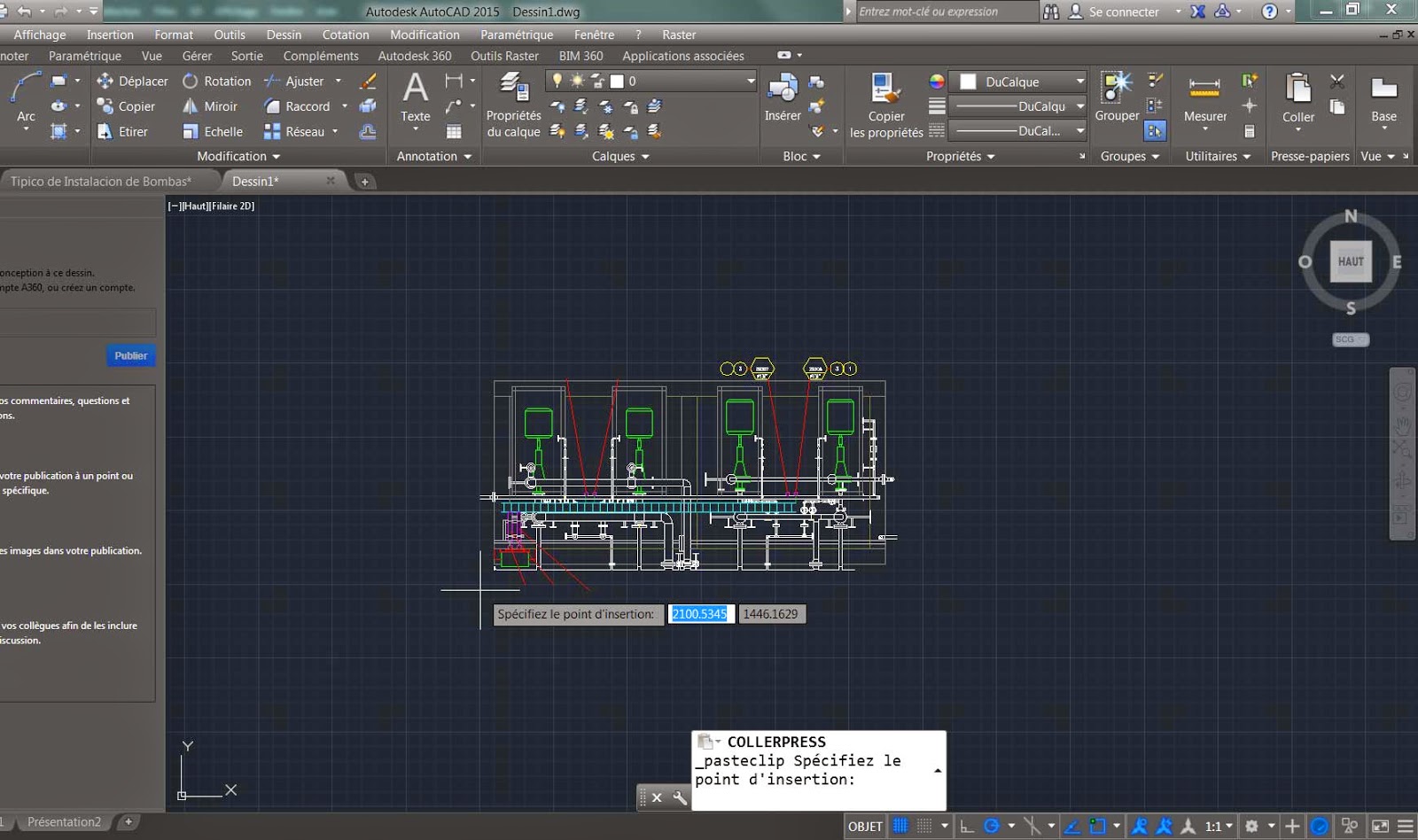

03_Fichier Autocad
_Collage de la sélection > Plan

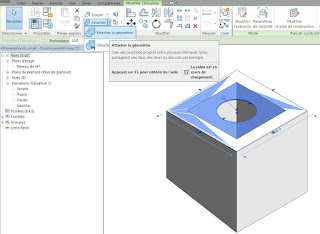

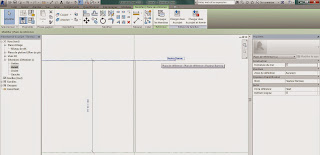

04_Revit
_Création d'une famille MEP / Equipement de génie climatique

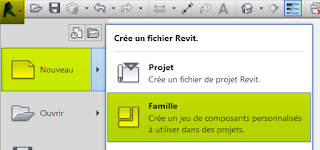

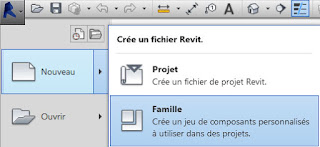

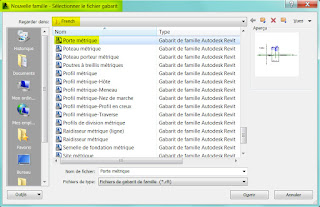

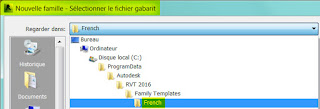

_R > Nouveau > Famille

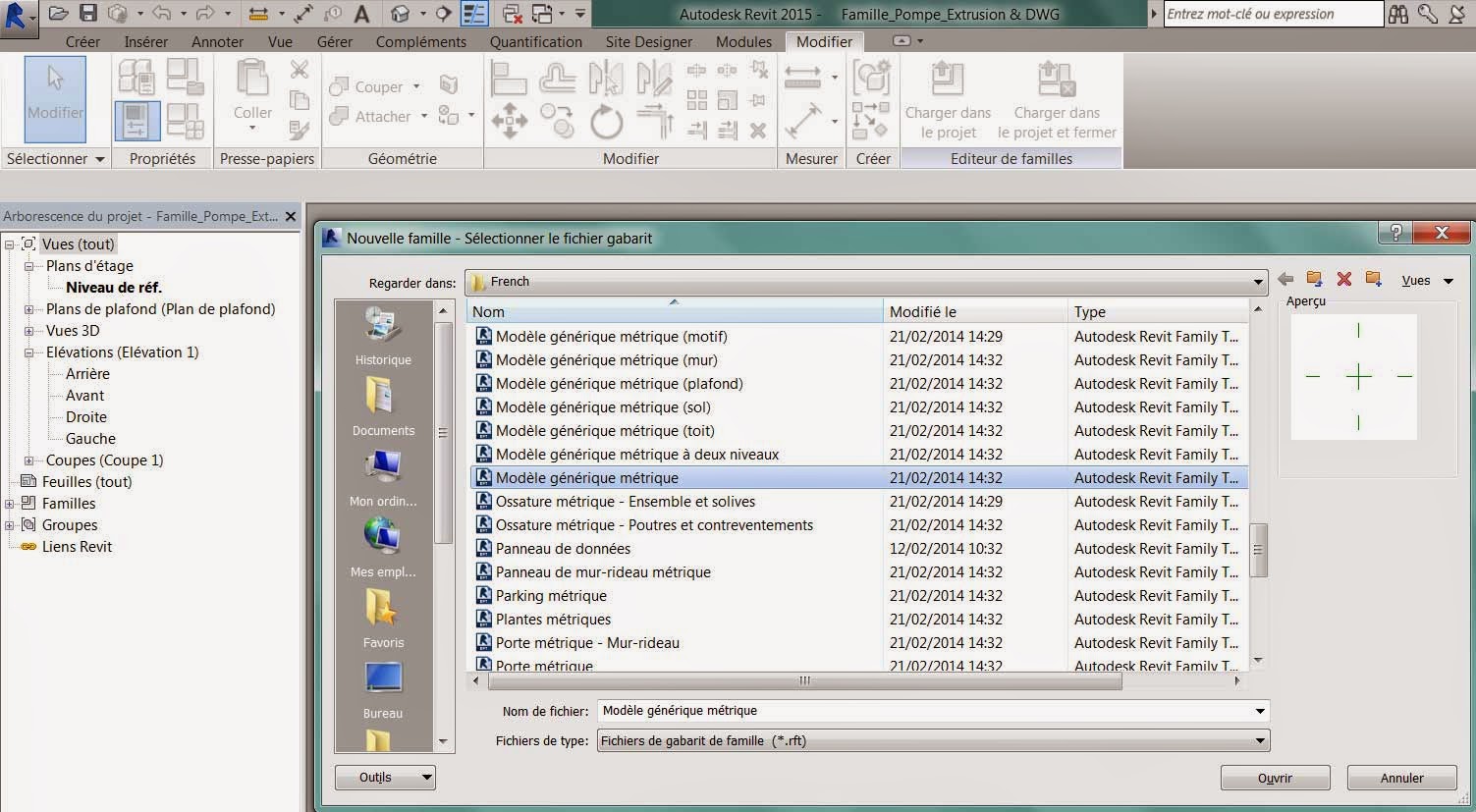

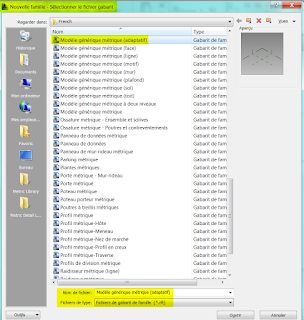

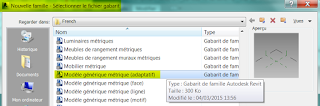

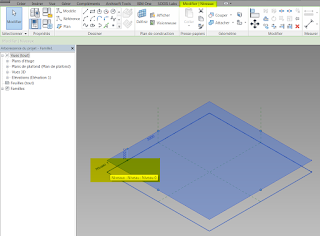

05_Revit
_Création d'une famille MEP / Equipement de génie climatique

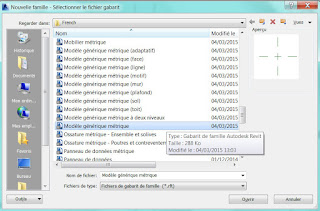

_R > Nouveau > Famille > Modèle générique

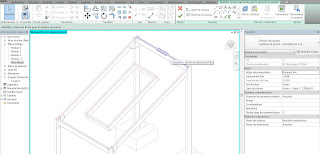

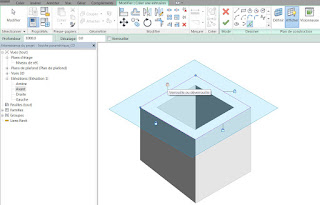

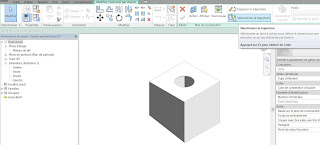

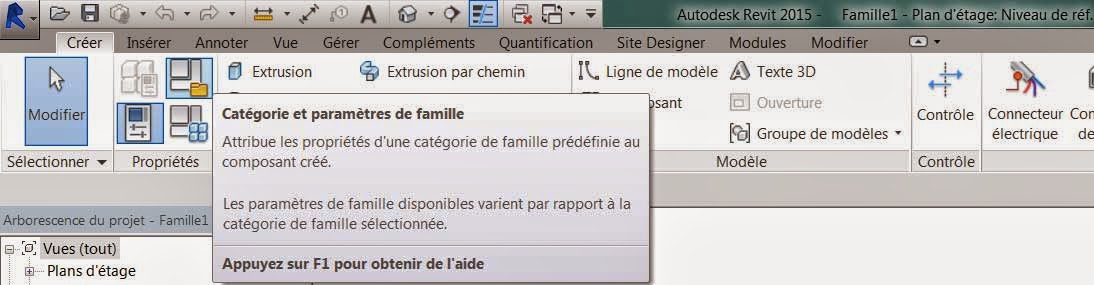

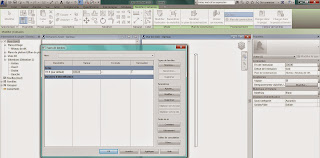

06_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Modification de la catégorie famille
_Modifier > Catégorie et paramètres de famille...

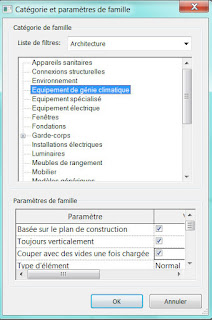

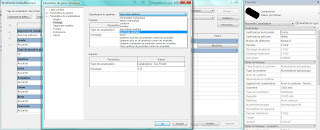

07_Revit

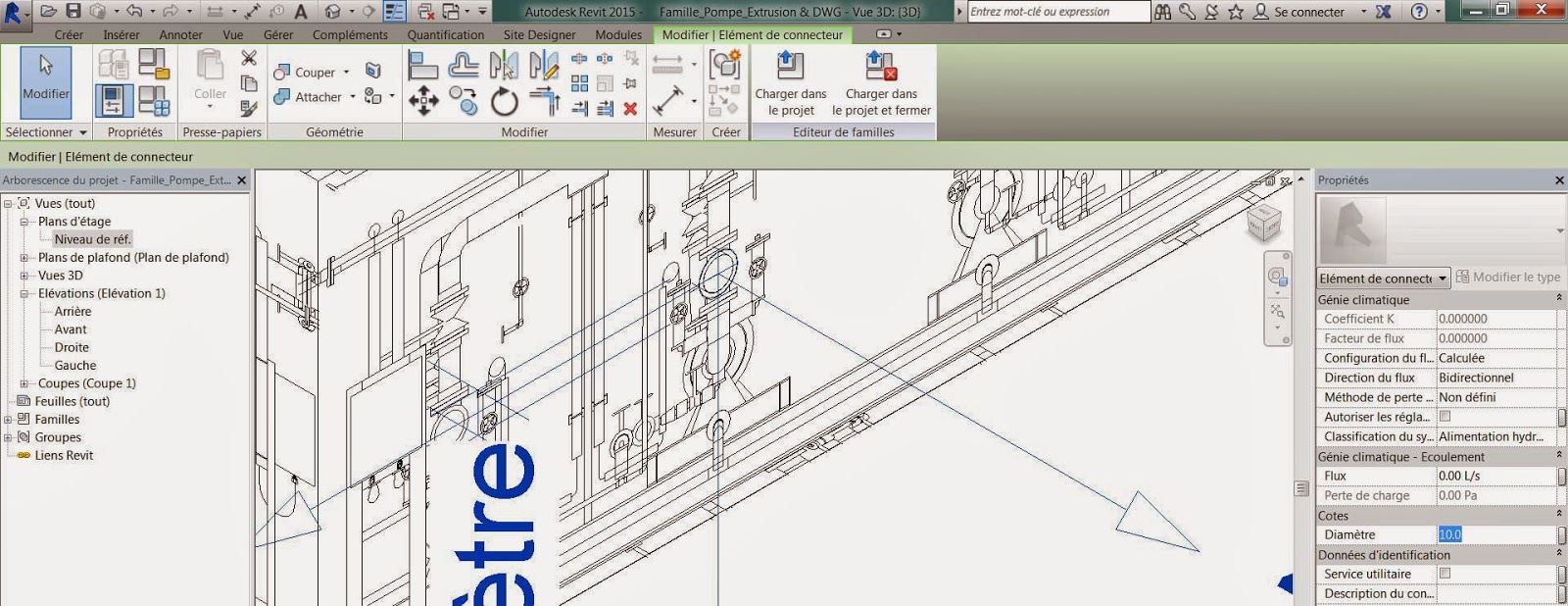

_Création d'une famille MEP / Equipement de génie climatique
_Modification de la catégorie famille
_Modifier > Catégorie et paramètres de famille > Equipement de génie climatique

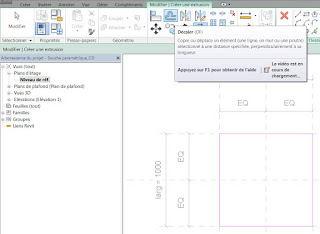

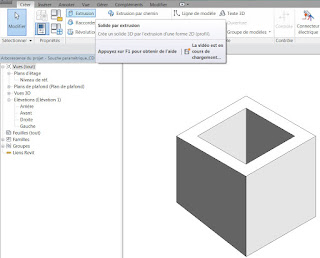

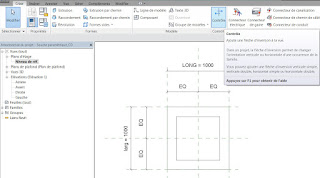

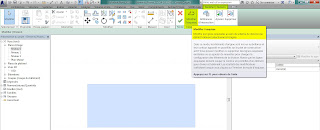

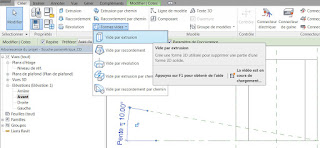

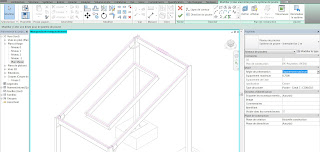

08_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Création d'une extrusion
_ Créer > Extrusion...

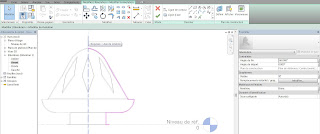

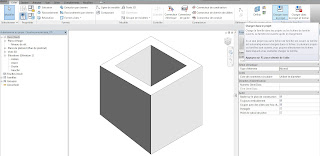

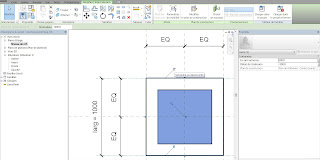

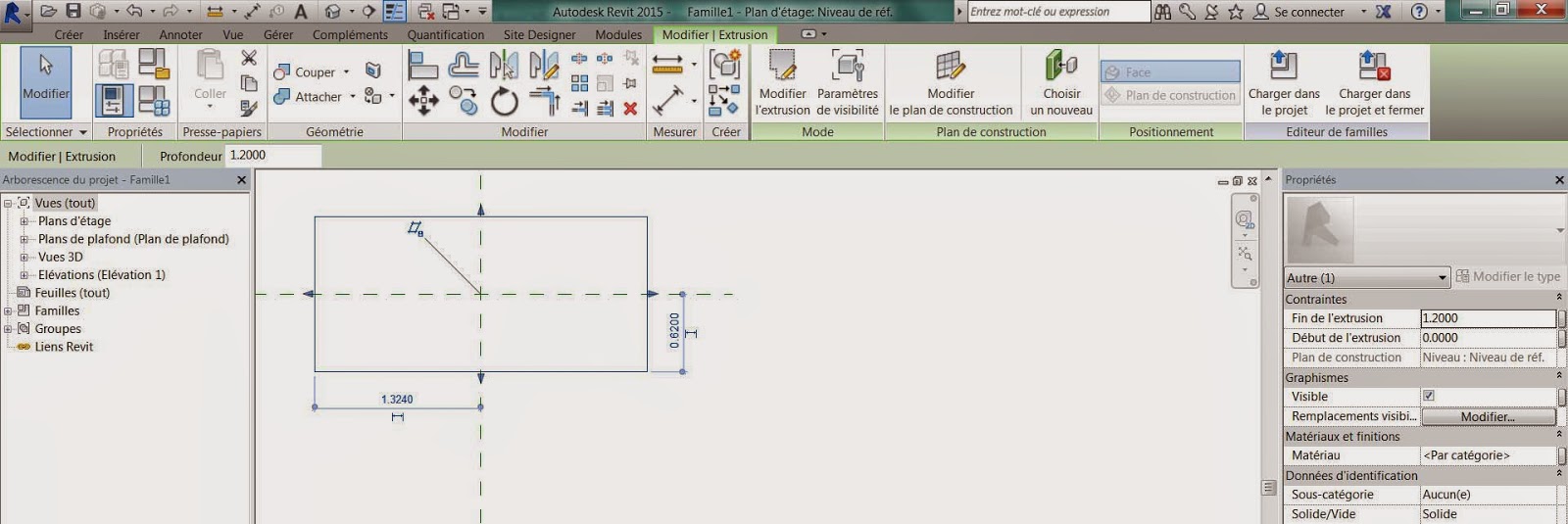

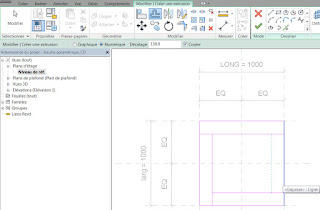

09_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Création d'une extrusion
_ Créer > Extrusion...

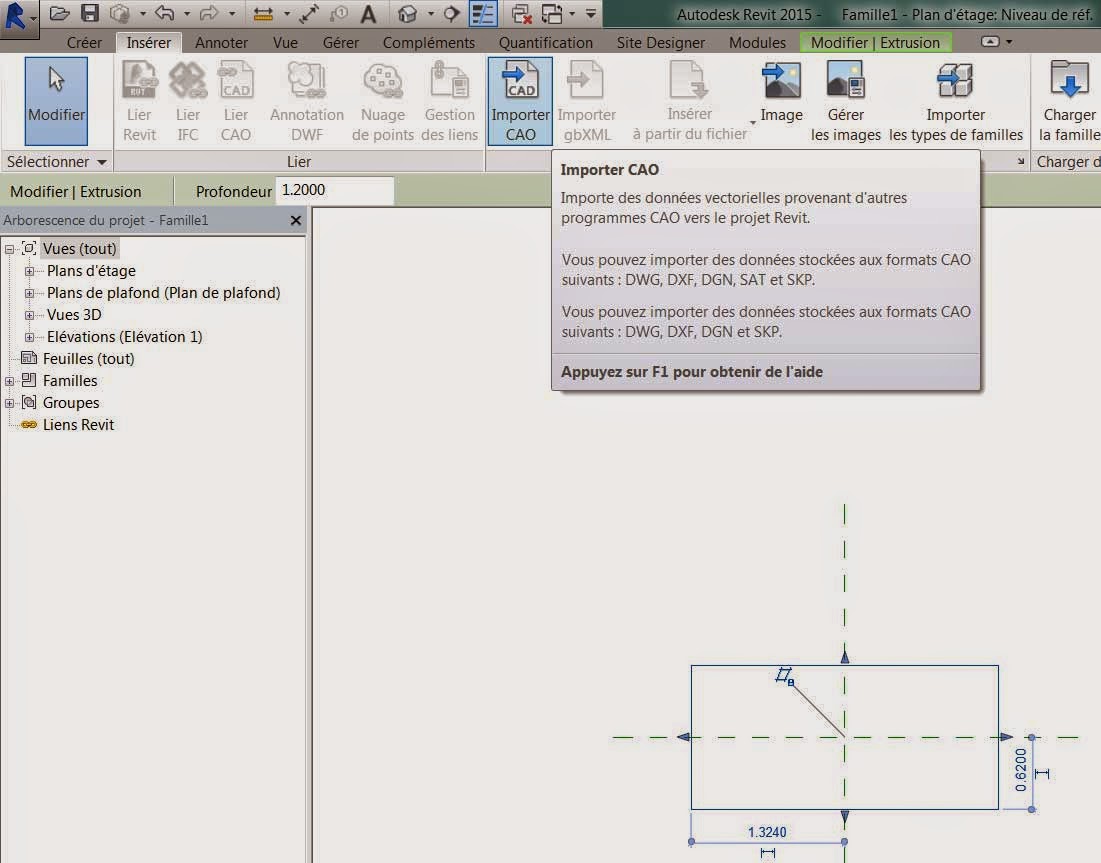

10_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Importation des fichiers DWG 2D
_Insérer > Importer CAO...

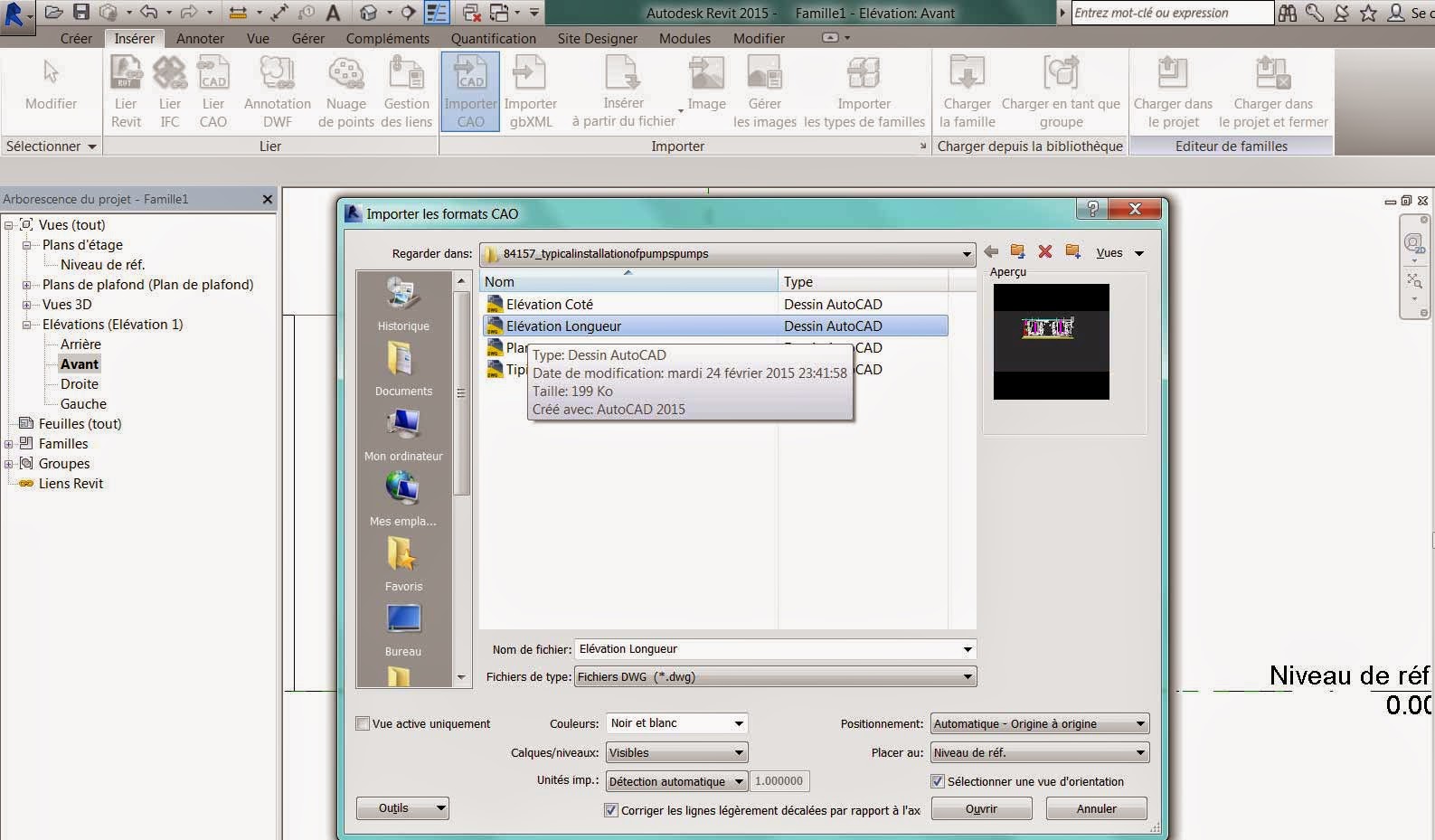

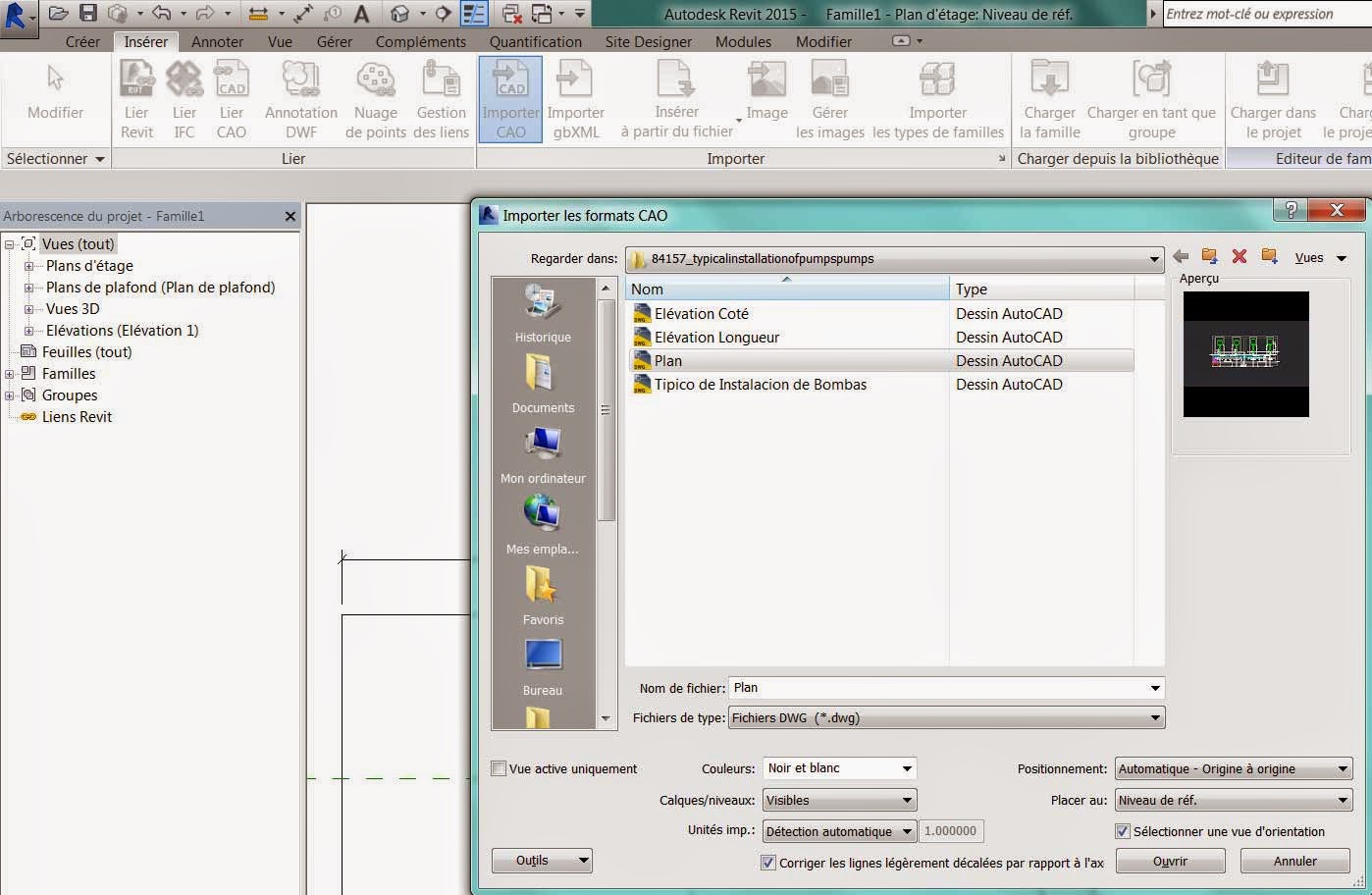

11_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Importation des fichiers DWG 2D
_Insérer > Importer CAO
_Règler les paramètres du DWG

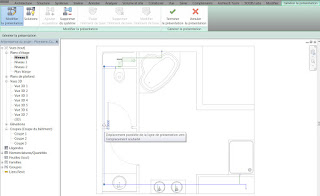

12_Revit
_Création d'une famille MEP / Equipement de génie climatique
Le fichier DWG n'est pas à la même échelle que le volume Revit...

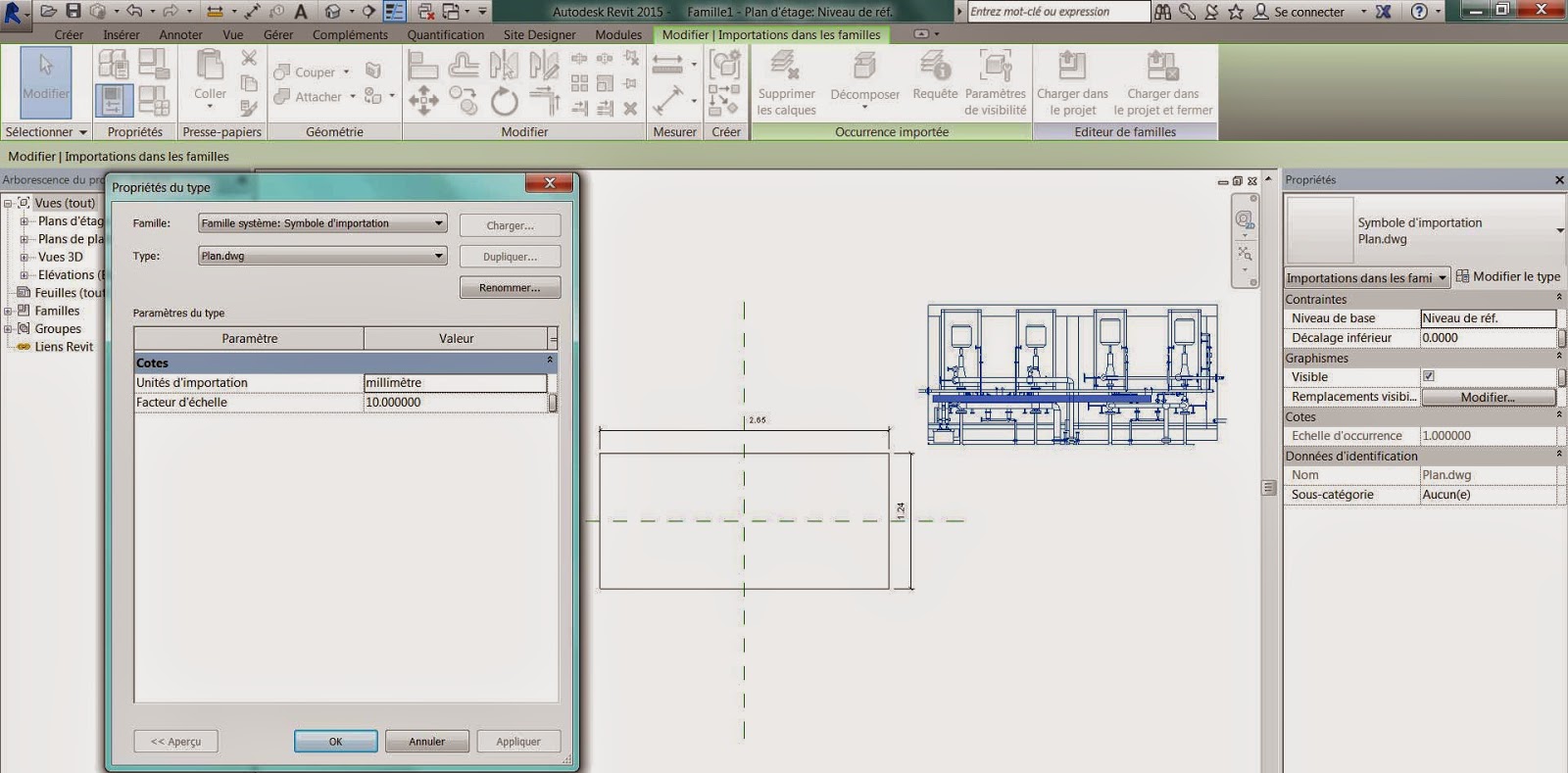

13_Revit
_Création d'une famille MEP / Equipement de génie climatique

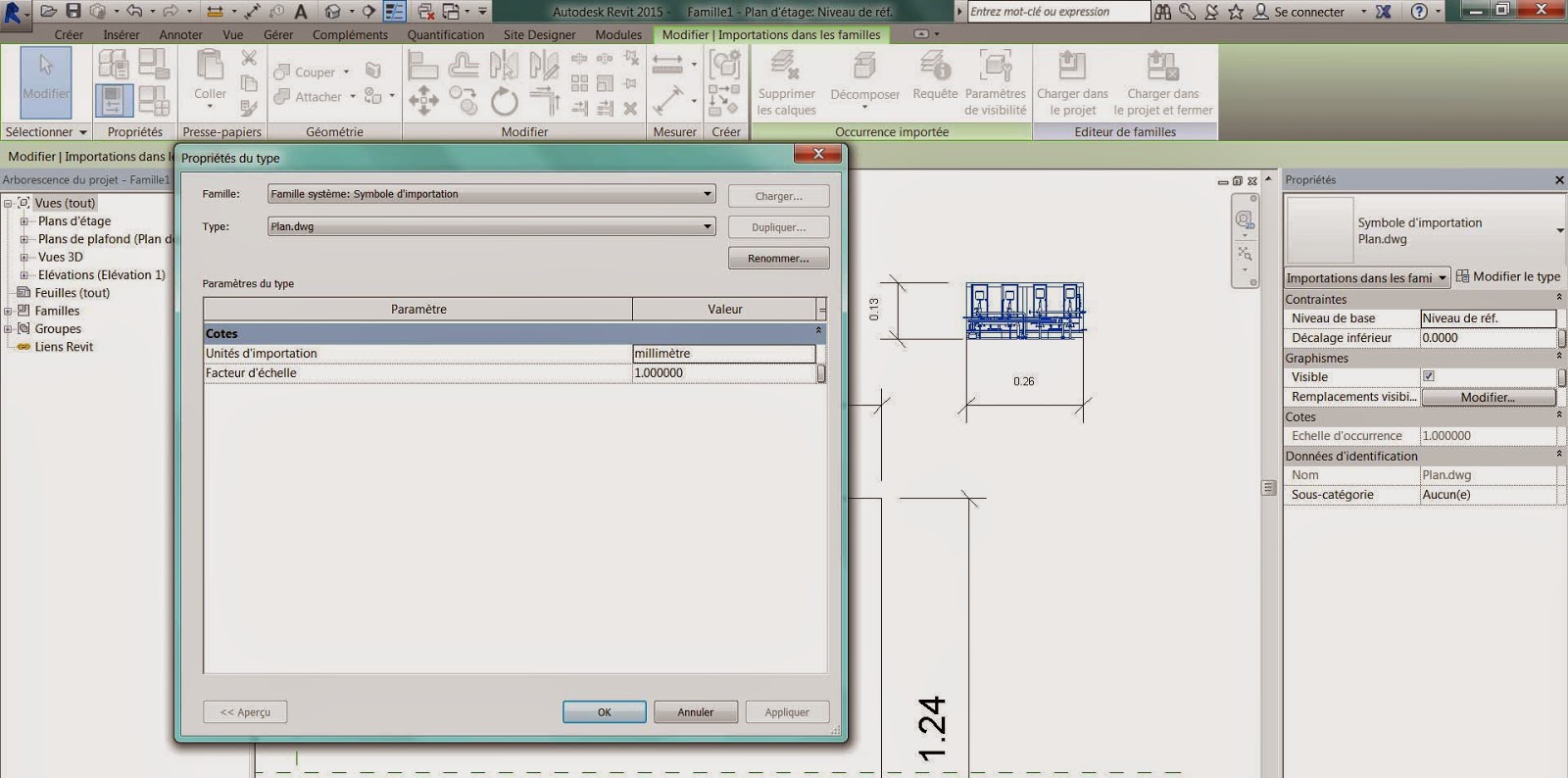

Modification de l'échelle du DWG
_Propriétés > Modifier le type > Propriétés du type
_Eventuellement modifier l'unité d'importation
_Modifier le facteur d'échelle

14_Revit
_Création d'une famille MEP / Equipement de génie climatique
Modification de l'échelle du DWG
_Propriétés > Modifier le type > Propriétés du type
_Eventuellement modifier l'unité d'importation
_Modifier le facteur d'échelle

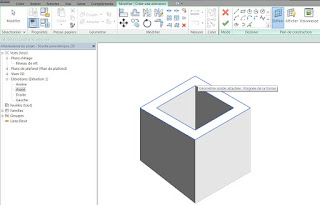

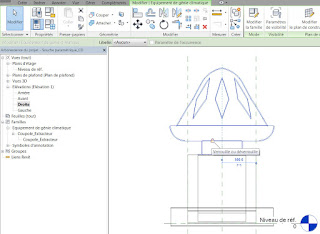

15_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Verrouiller le DWG sur les arêtes du fichier Revit

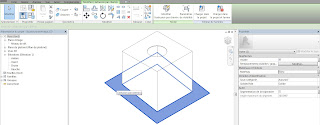

16_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Le DWG s'est placé sur le plan de référence, ilest dessous le volume Revit...

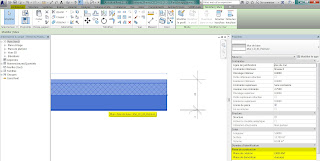

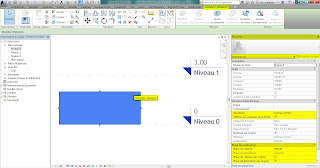

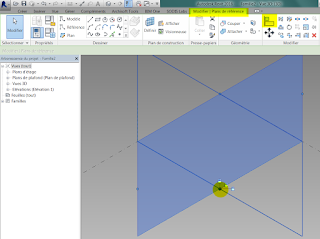

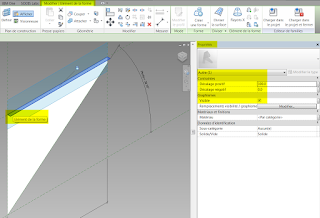

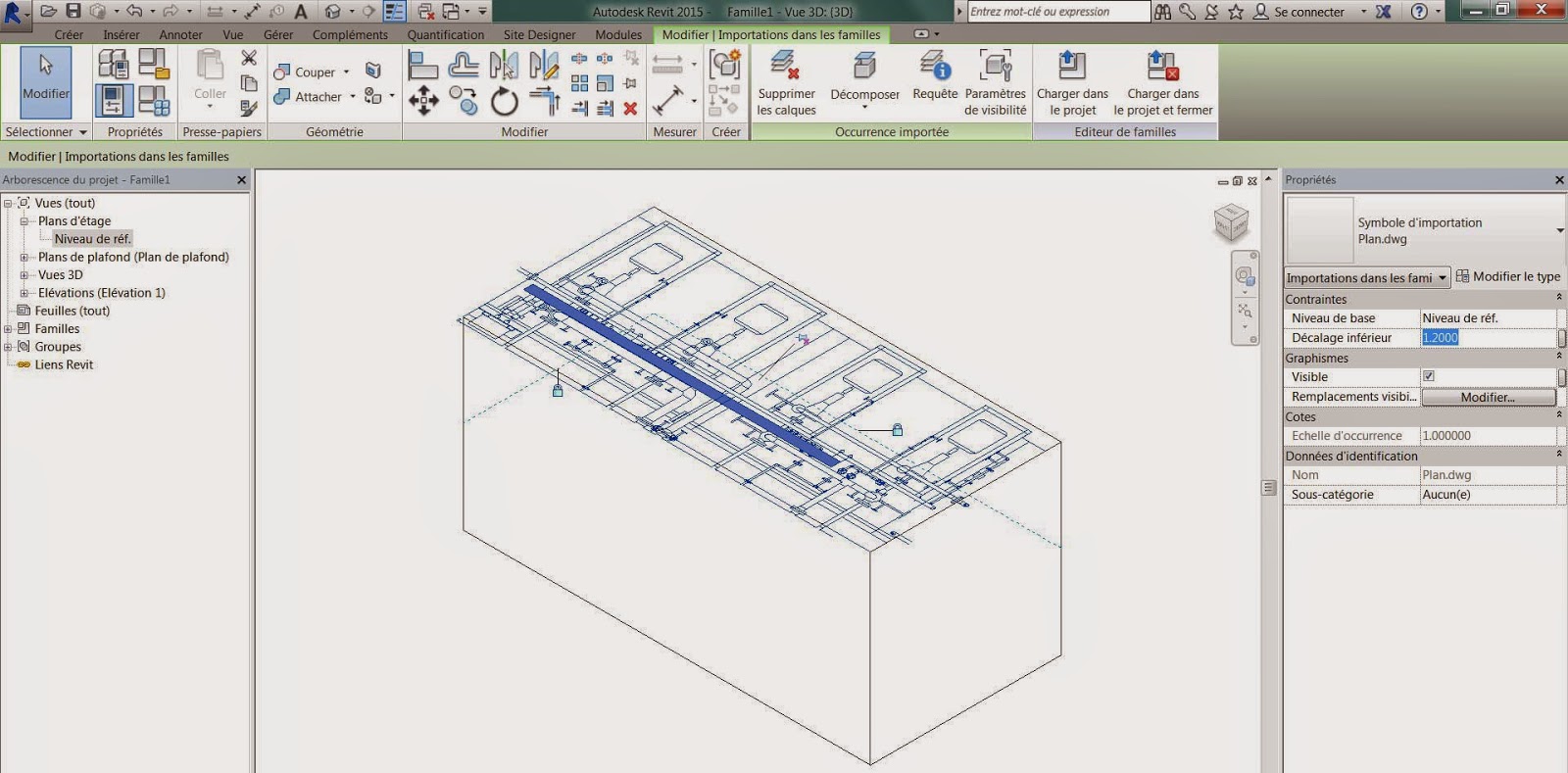

17_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Modification des contraintes de décalage inférieur du DWG
_Propriétés > Contraintes > Décalage inférieur

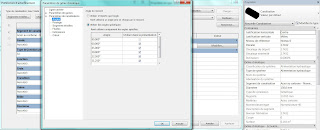

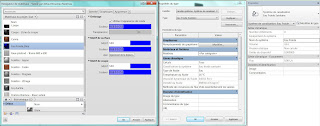

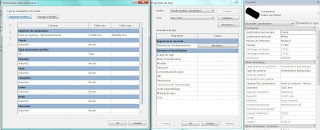

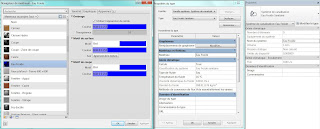

18_Revit
_Création d'une famille MEP / Equipement de génie climatique

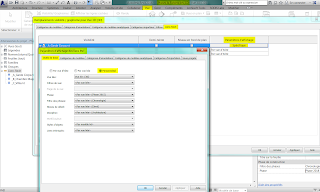

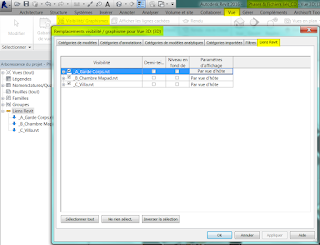

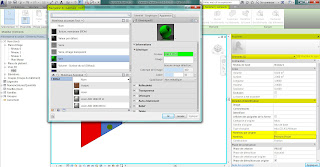

_Vérification des paramètres de visibilité
_Propriétés > Graphismes > Remplacements Visibilité / Graphisme > Paramètres de visibilité

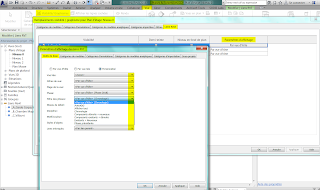

19_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Importation des autres DWG pour les différentes faces de l'objet
(mêmes étapes que précédemment > 11 > 18)

20_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Importation des autres DWG pour les différentes faces de l'objet
(mêmes étapes que précédemment > 11 > 18)

21_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Importation des autres DWG pour les différentes faces de l'objet
(mêmes étapes que précédemment > 11 > 18)

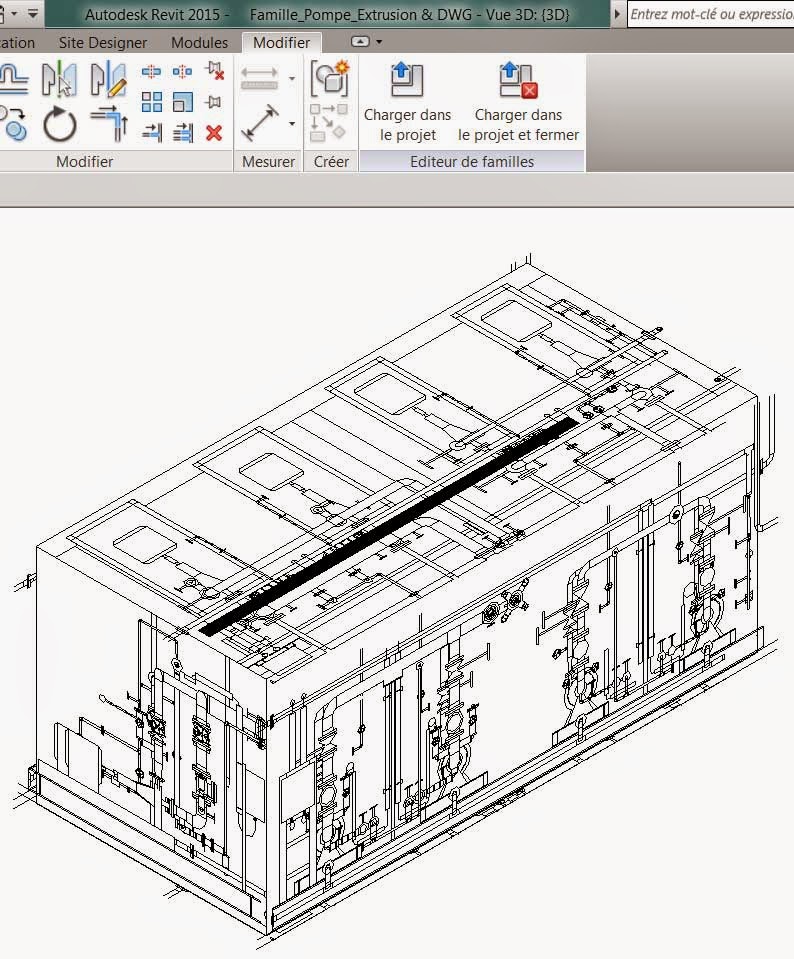

22_Revit
_Création d'une famille MEP / Equipement de génie climatique
(à ce stade la famille est terminée, s'il s'agit d'une machine sans connecteur)

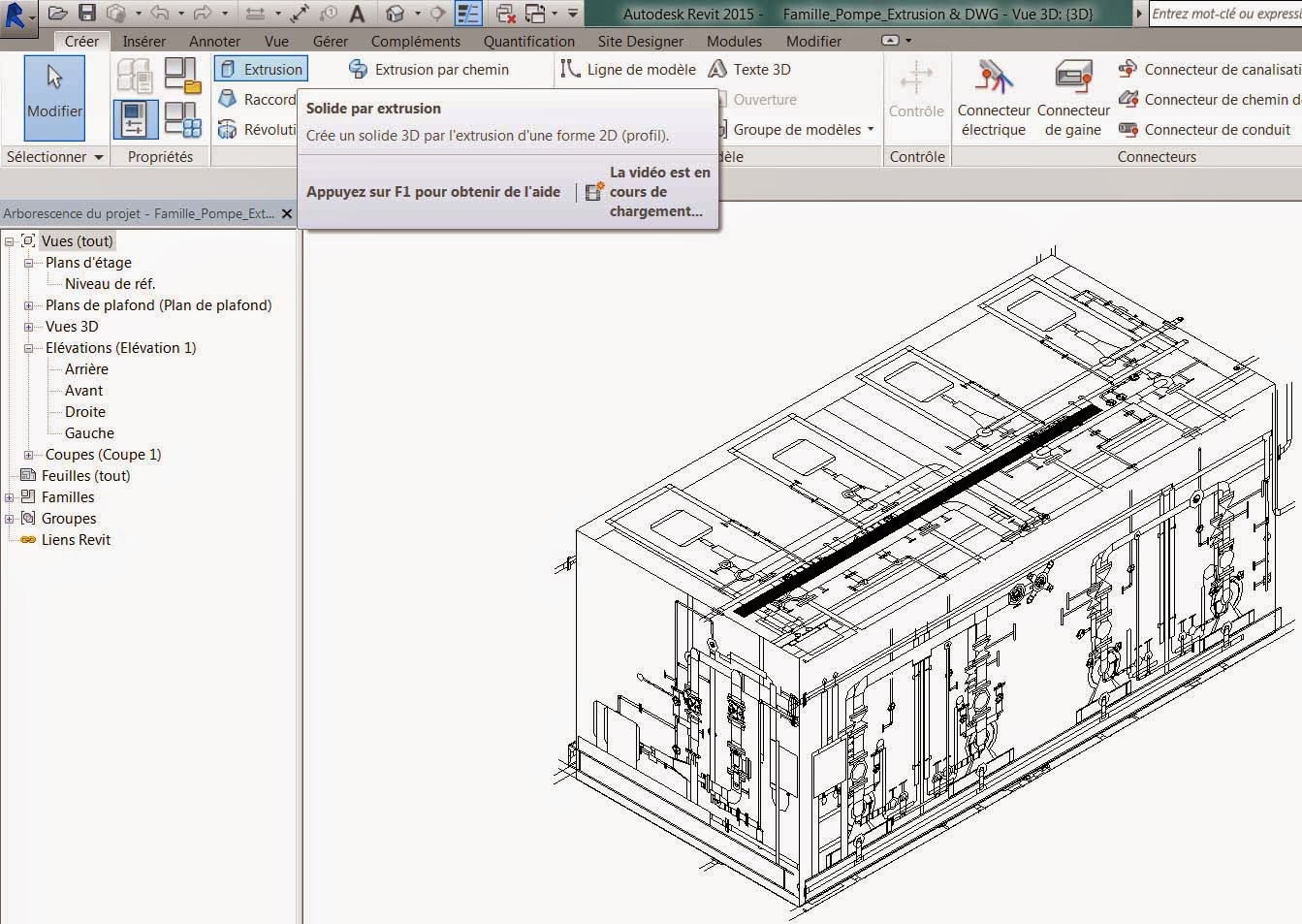

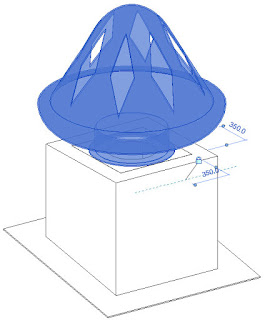

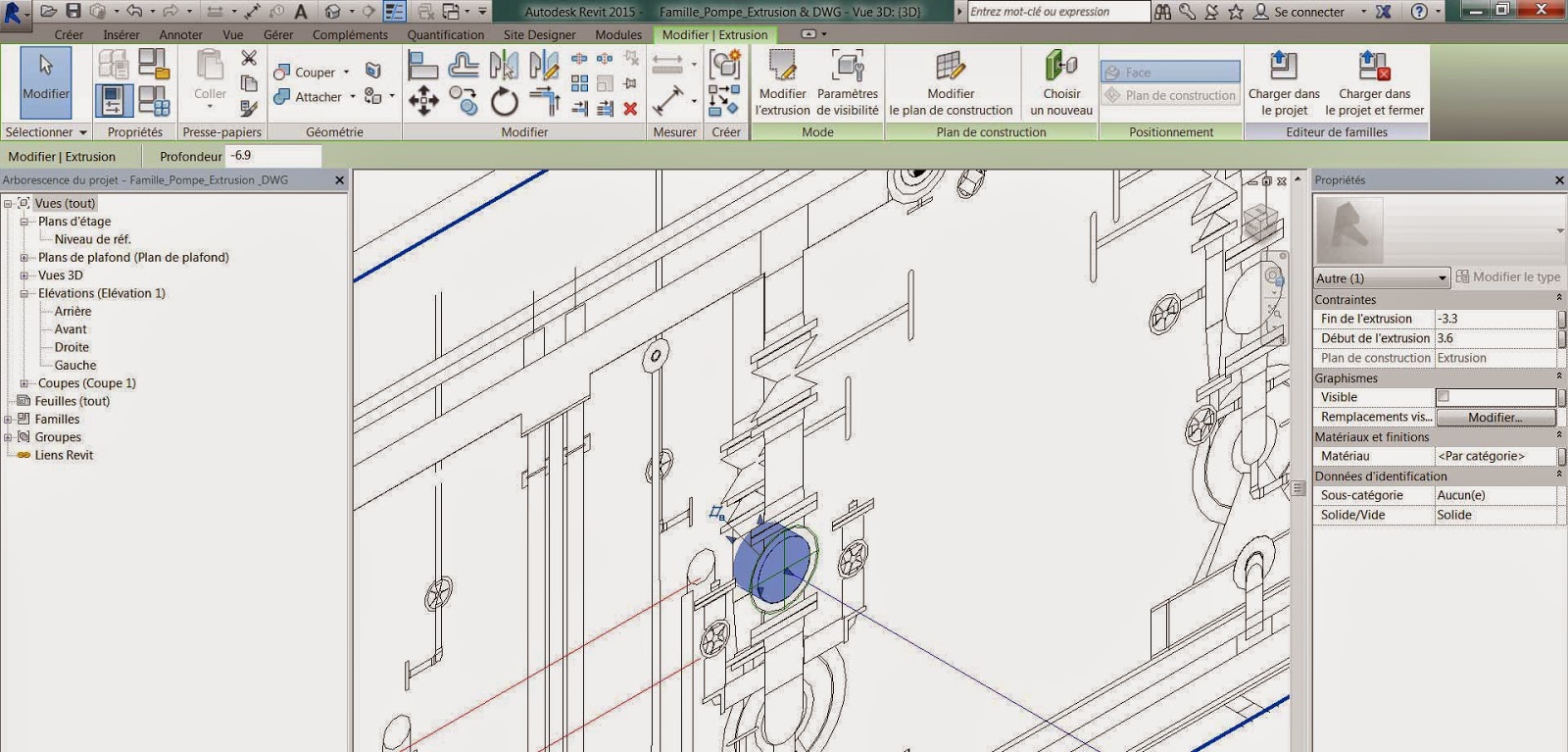

23_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Ajout d'une extrusion "cible" pour poser un connecteur de canalisation
(pour positionner précisémment un connecteur il faut créer une extrusion à l'endroit cible, le connecteur se place par défaut au centre de la face sélectionnée comme plan de construction)
_Créer > Extrusion...

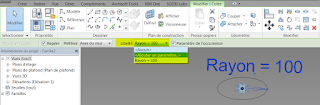

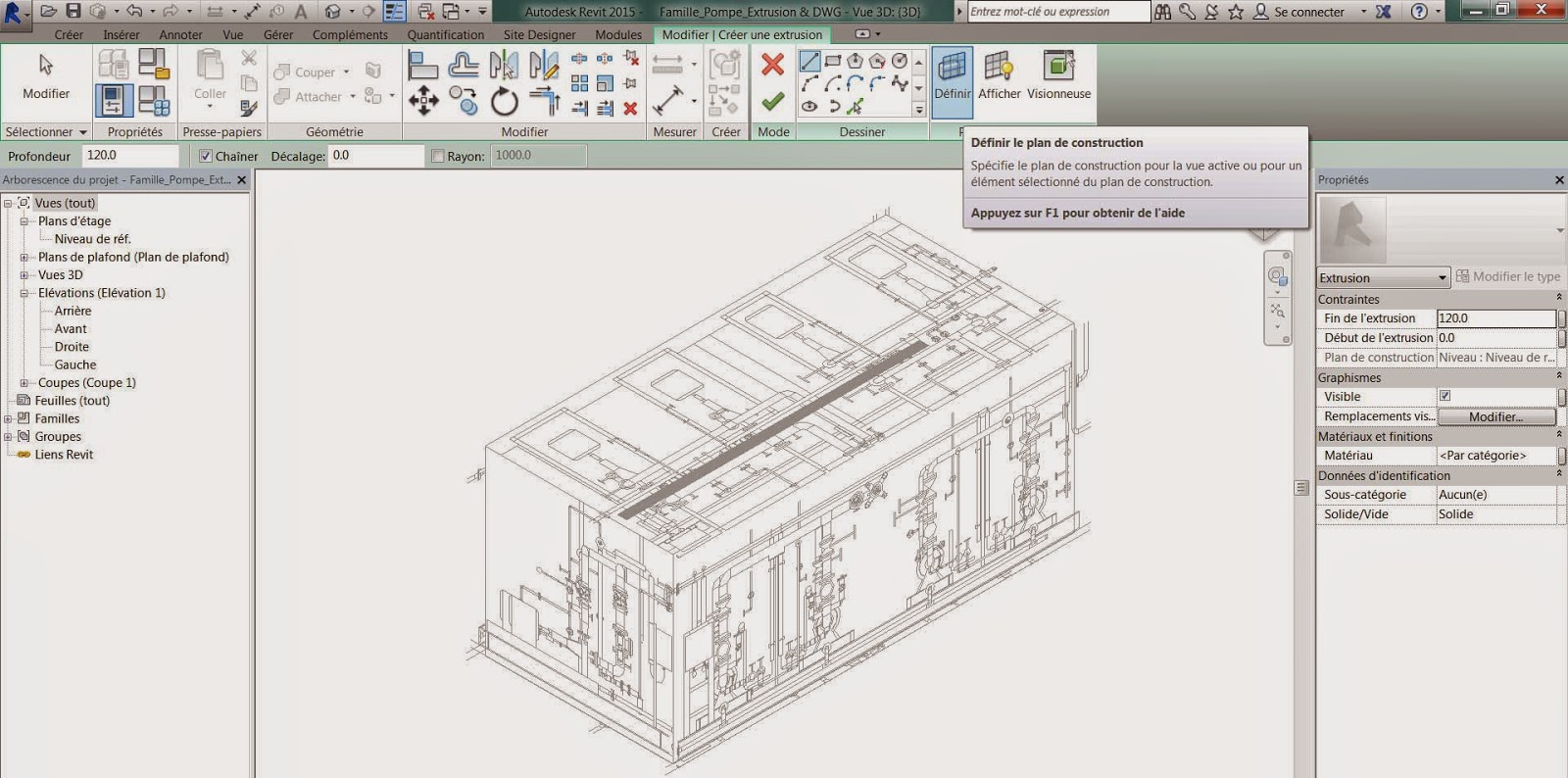

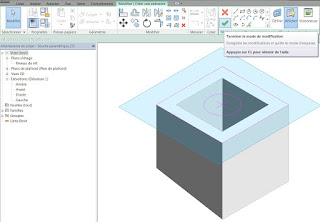

24_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Ajout d'une extrusion "cible" pour poser un connecteur de canalisation
_Créer > Extrusion

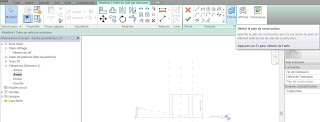

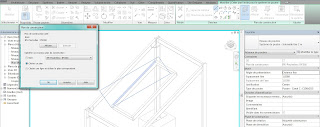

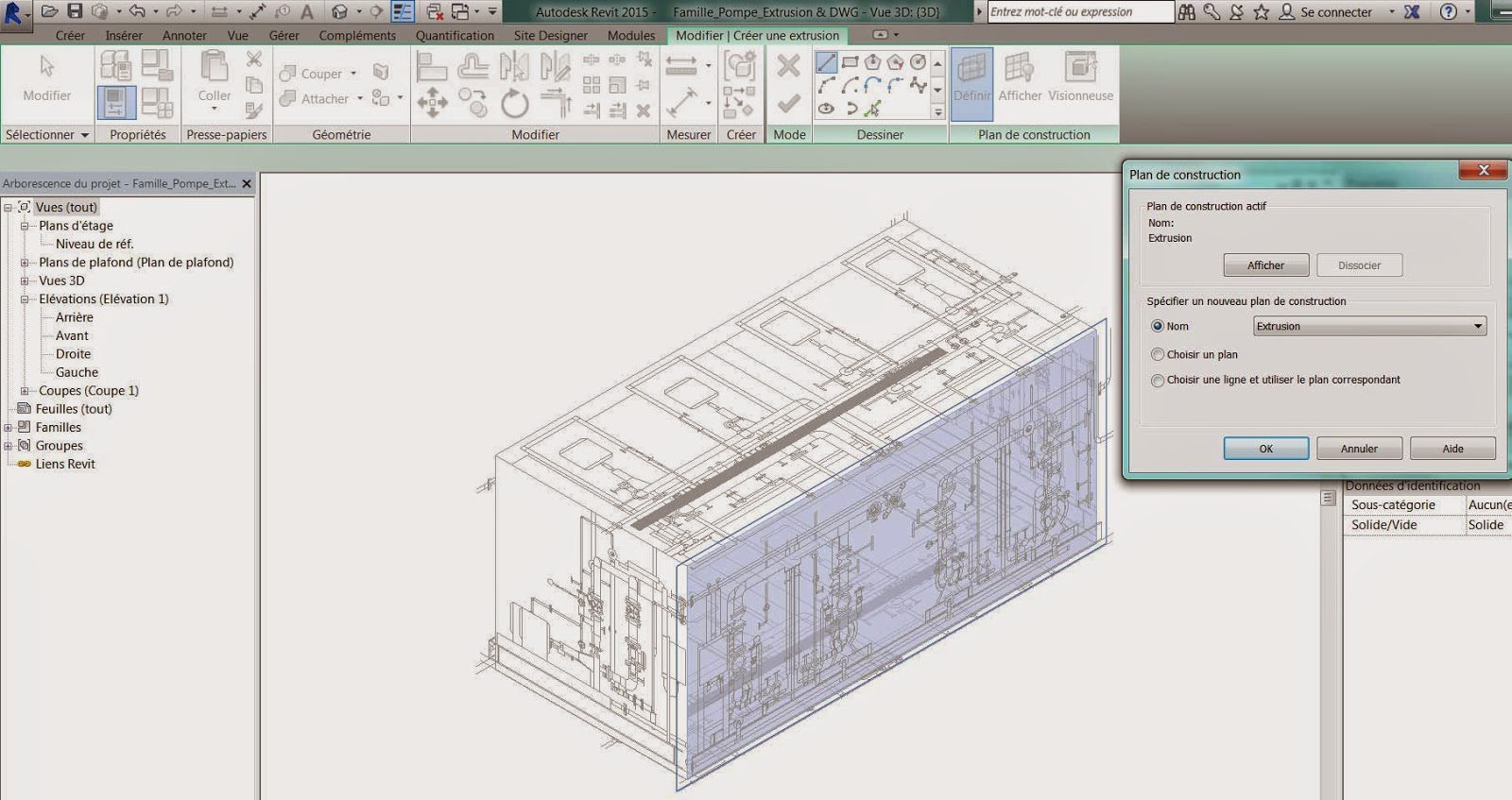

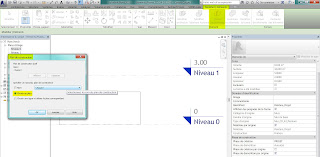

_Définir le plan de construction

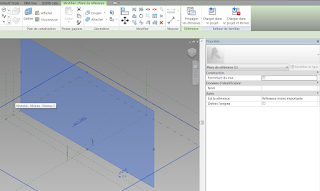

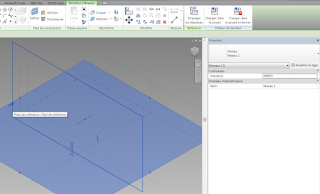

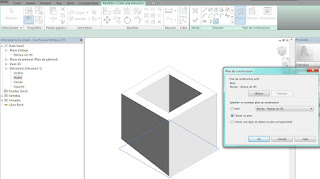

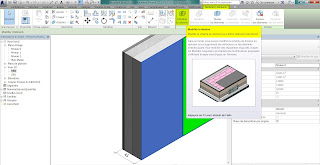

25_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Ajout d'une extrusion "cible" pour poser un connecteur de canalisation
_Créer > Extrusion
_Définir le plan de construction > la face en surbrillance bleu

26_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Ajout d'un connecteur de canalisation
_Créer > Connecteur de canalisation...

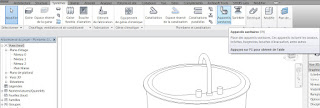

27_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Ajout d'un connecteur de canalisation
_Créer > Connecteur de canalisation > Sélectionner la face de l'extrusion "cible"...

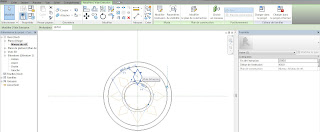

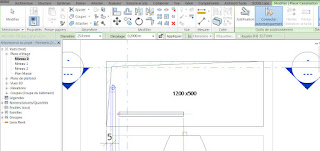

28_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Ajout d'un connecteur de canalisation
_Créer > Connecteur de canalisation > Sélectionner la face de l'extrusion "cible"

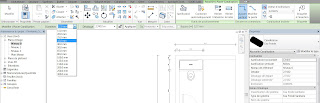

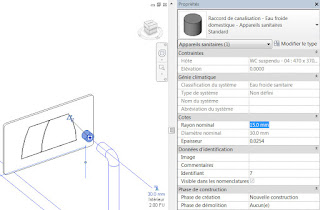

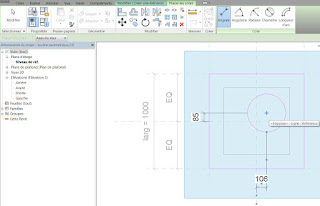

_"Poser" le connecteur, définir le diamètre
_Propriétés > Cotes > Diamètre

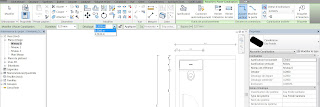

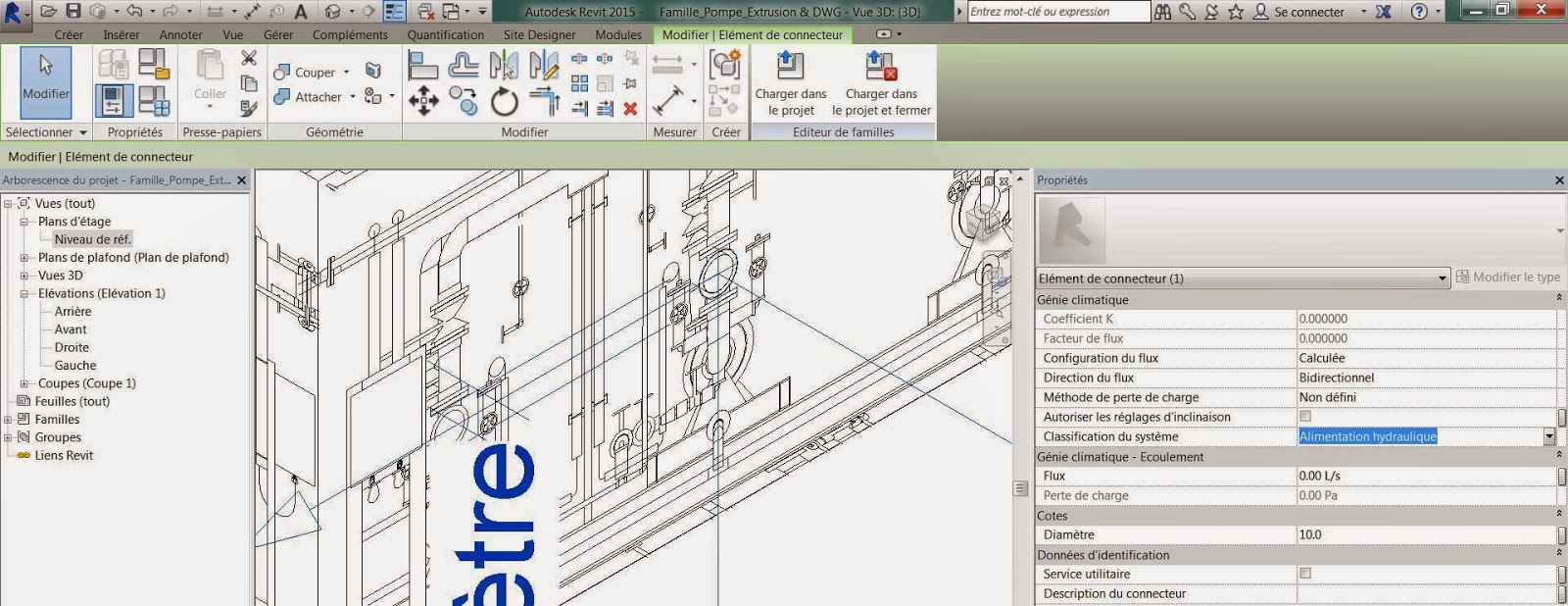

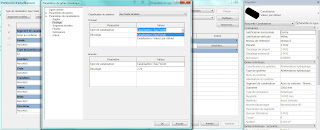

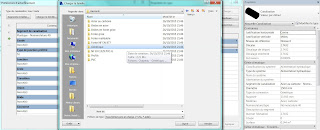

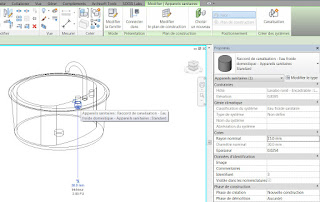

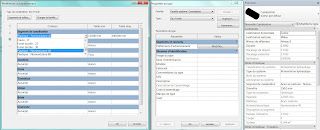

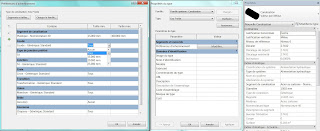

29_Revit
_Création d'une famille MEP / Equipement de génie climatique
_Ajout d'un connecteur de canalisation

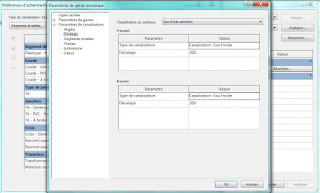

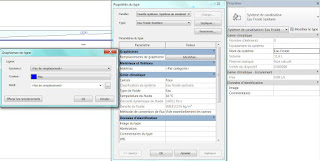

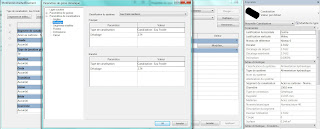

_Paramètrage du connecteur > Classification du système
_Propriétés > Génie climatique > Classification du système

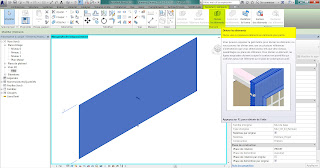

30_Revit
_Création d'une famille MEP / Equipement de génie climatique
_L'extrusion "cible" ne doit pas être visible
_Propriétés > Graphisme > Visible > Décocher la case

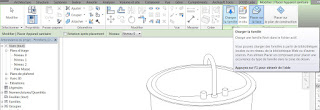

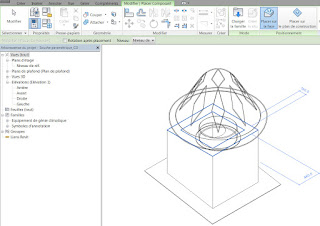

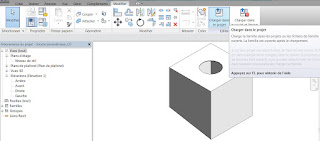

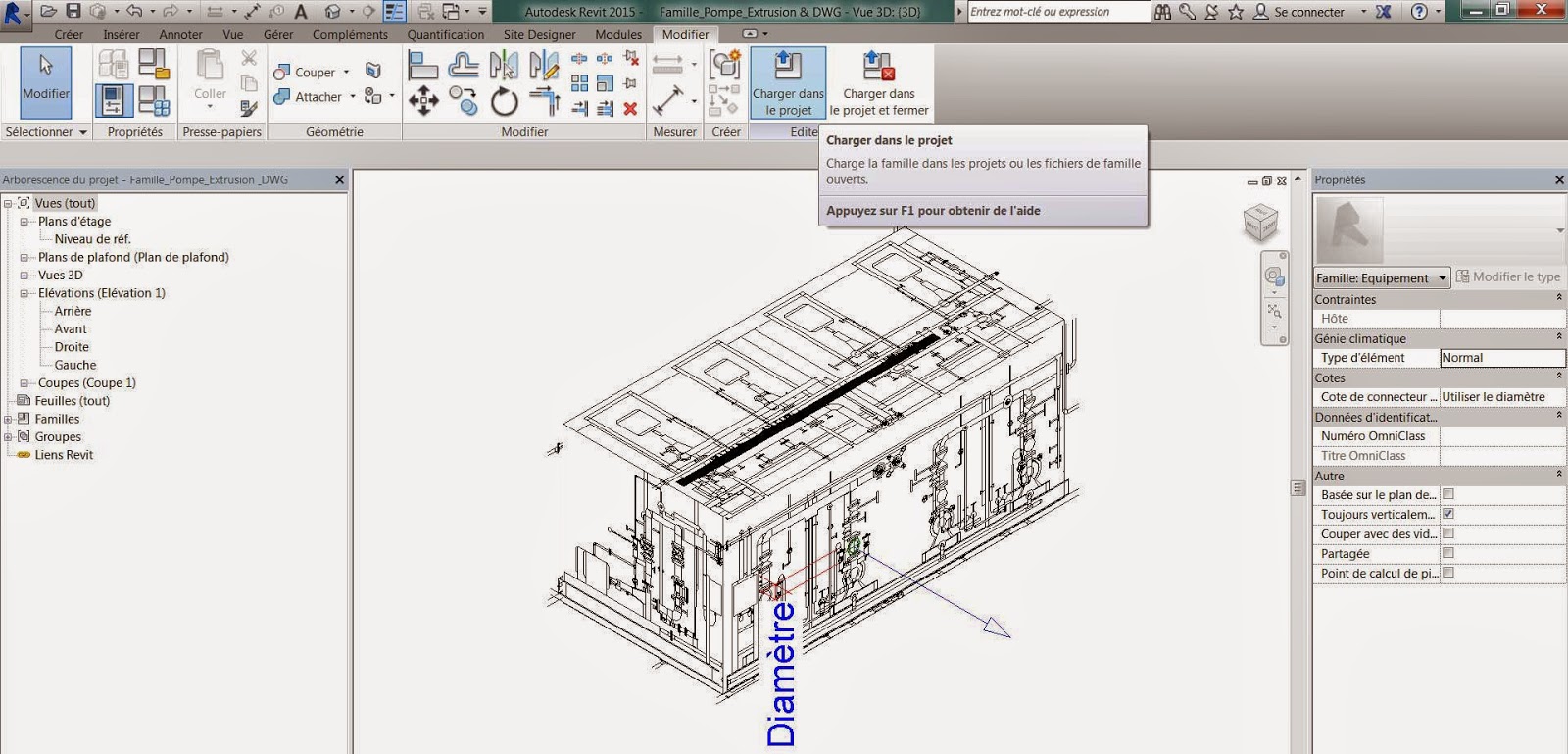

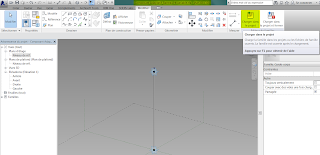

31_Revit
_Création d'une famille MEP / Equipement de génie climatique
La famille est terminée

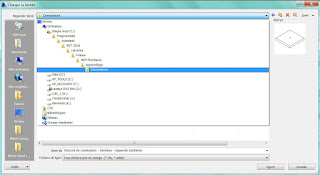

_Charger dans le projet

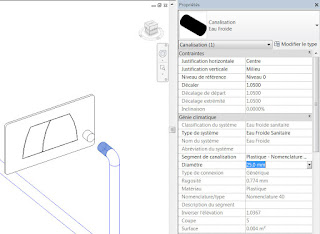

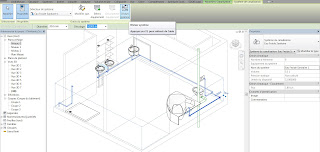

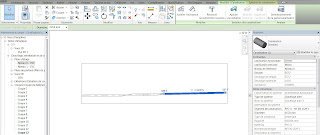

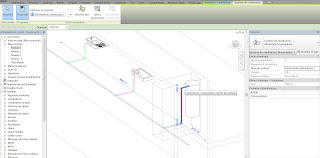

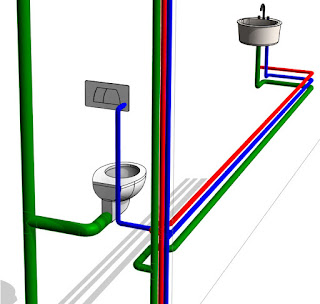

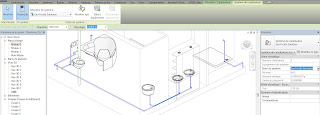

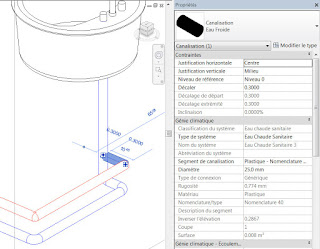

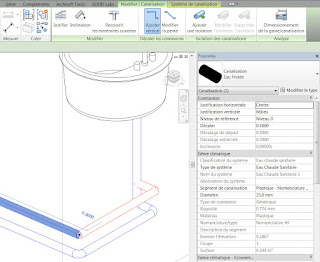

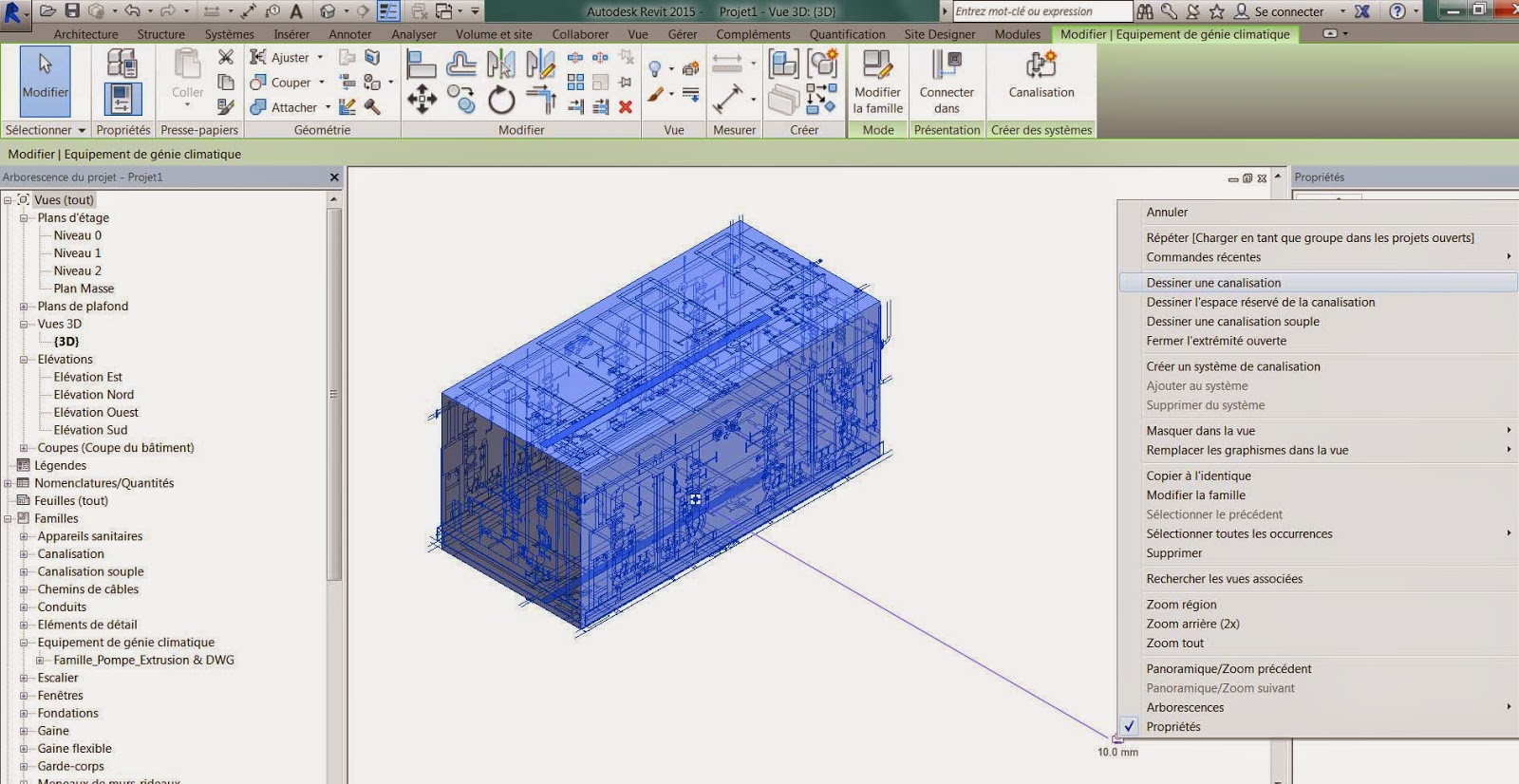

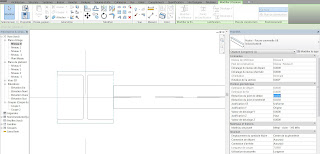

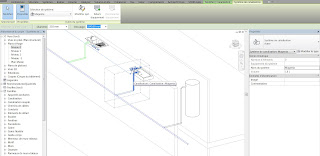

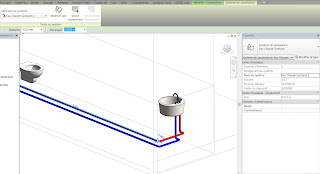

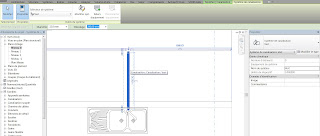

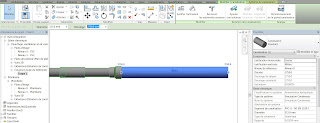

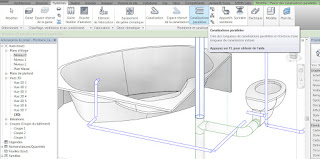

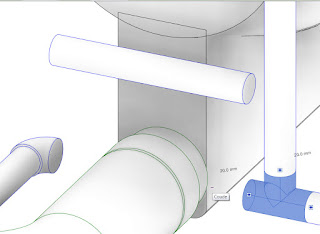

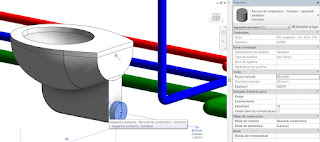

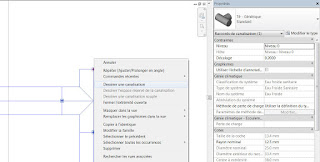

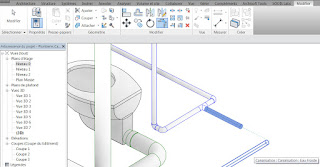

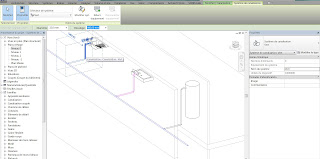

32_Revit projet

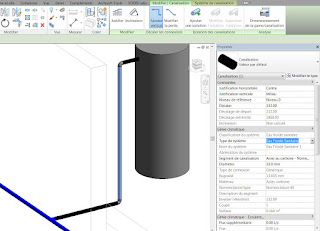

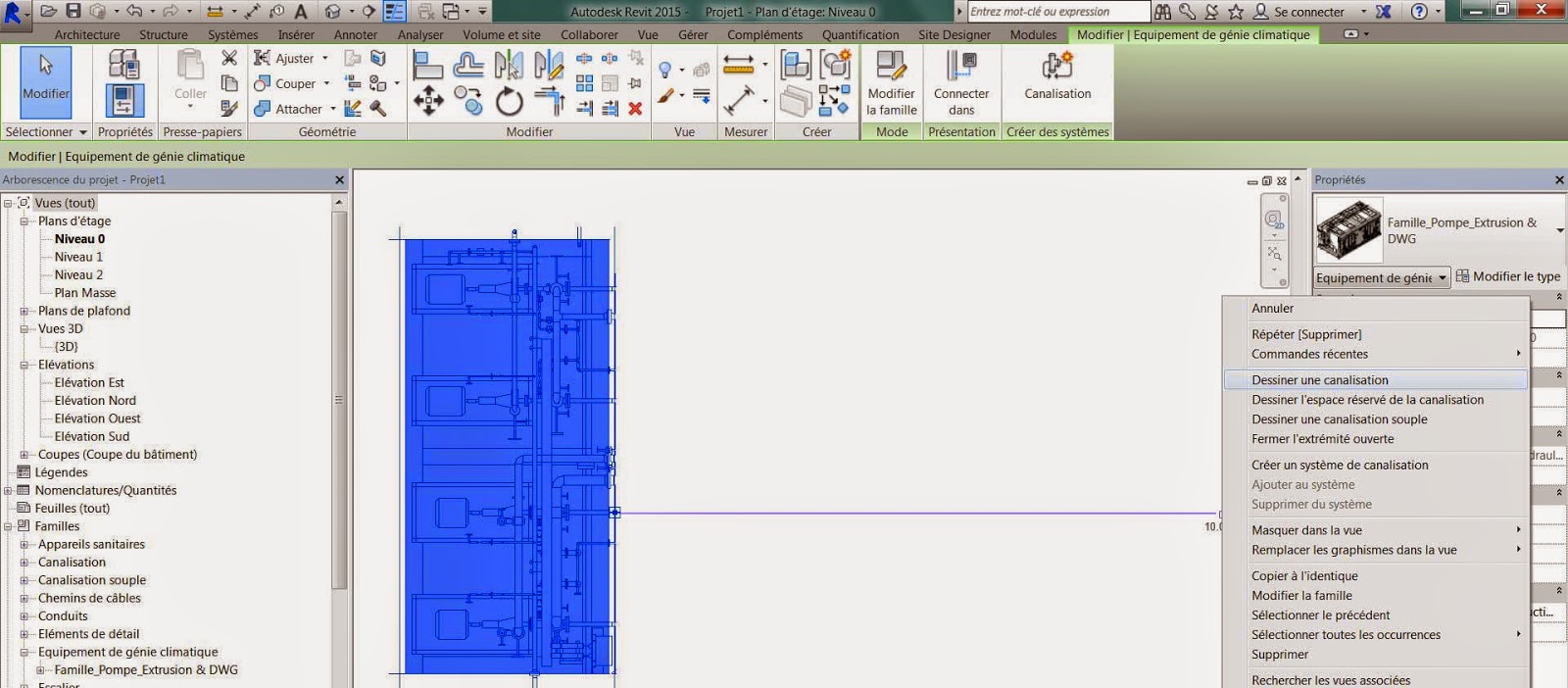

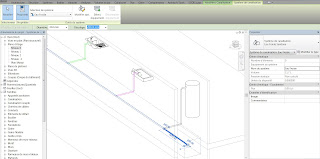

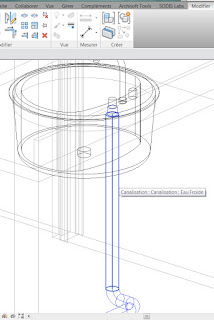

_En cliquant sur le connecteur Revit propose de tracer une canalisation

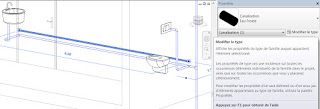

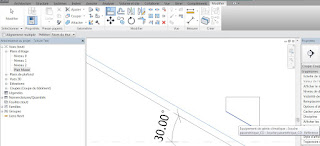

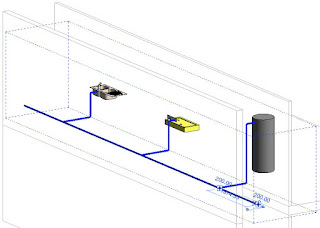

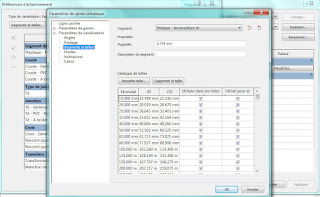

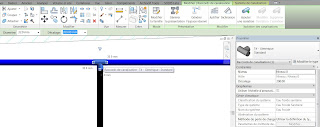

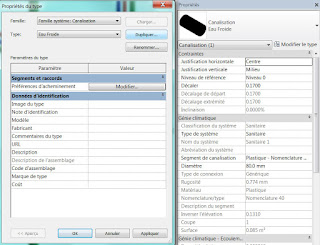

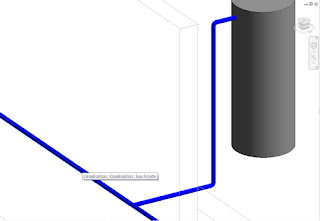

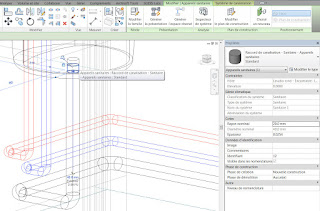

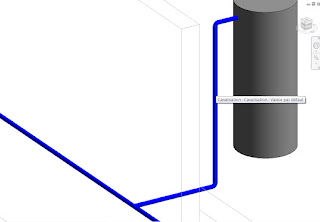

33_Revit projet
_En cliquant sur le connecteur Revit propose de tracer une canalisation

C'est plus facile en vue orthogonale

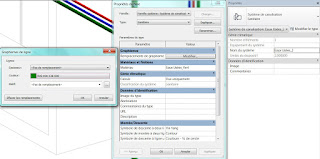

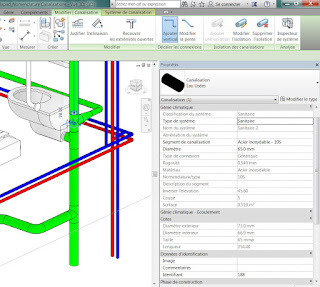

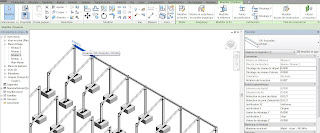

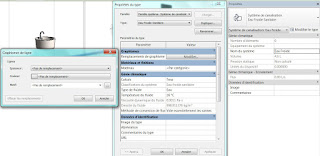

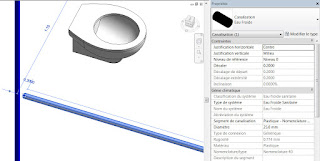

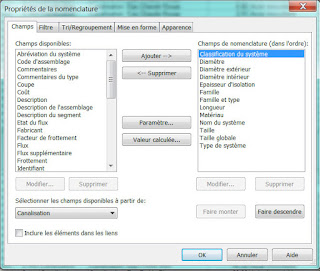

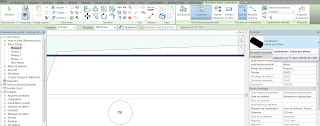

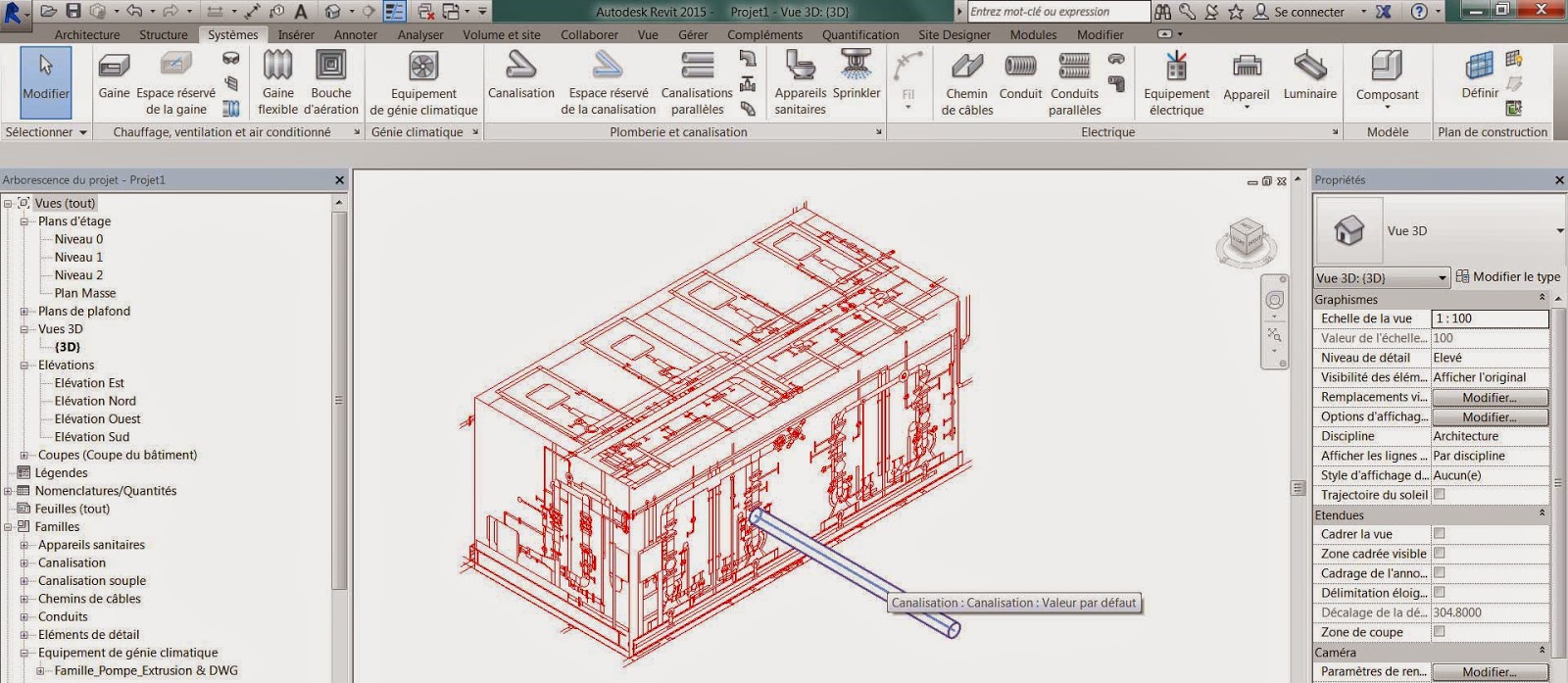

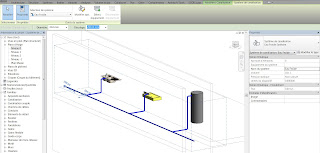

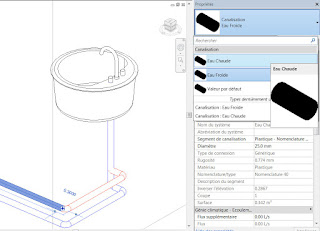

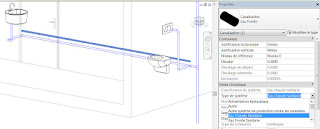

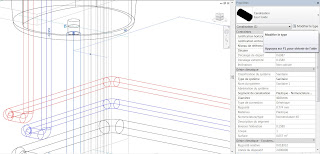

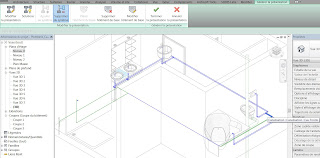

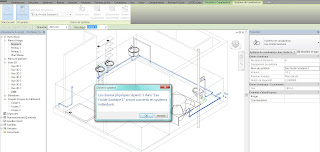

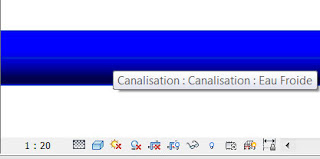

34_Revit projet

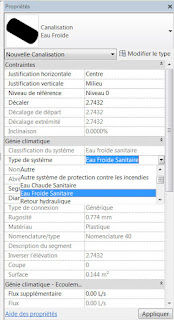

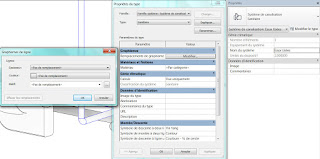

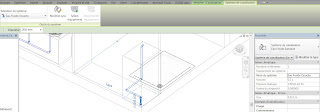

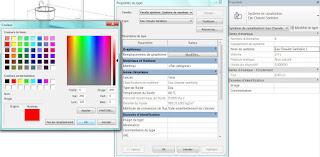

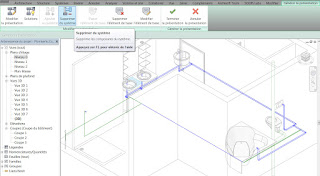

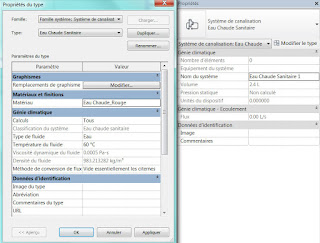

_La canalisation appartenant à un système de canalisation, elle affecte le volume du même système

---

Revit 2015_IFC_Import IFC, Gestion des Phases_Ouvrir IFC

March 3, 2015, 4:08 pm

≫ Next: Revit 2015_Famille_Portail paramétrique, Familles imbriquées, Réseaux

≪ Previous: Revit 2015_Insertion de DWG 2D sur des volumes Revit

$

0

0

Objectif: Exporter un fichier Revit avec des phases, dans un viewer de fichiers IFC, ouvrir ce fichier IFC dans Revit et gérer les phases
Utilisation d'"Ouvrir IFC", à la place de "Lier IFC"

Revit > IFC > Revit Gestion des phases_Lier IFC

_Pour enrichir vos connaissances sur le traitement des IFC, consultez le blog Village BIM et cet article: Village BIM_Ouverture de fichiers au format IFC

_Egalement: Autodesk_Interopérabilité

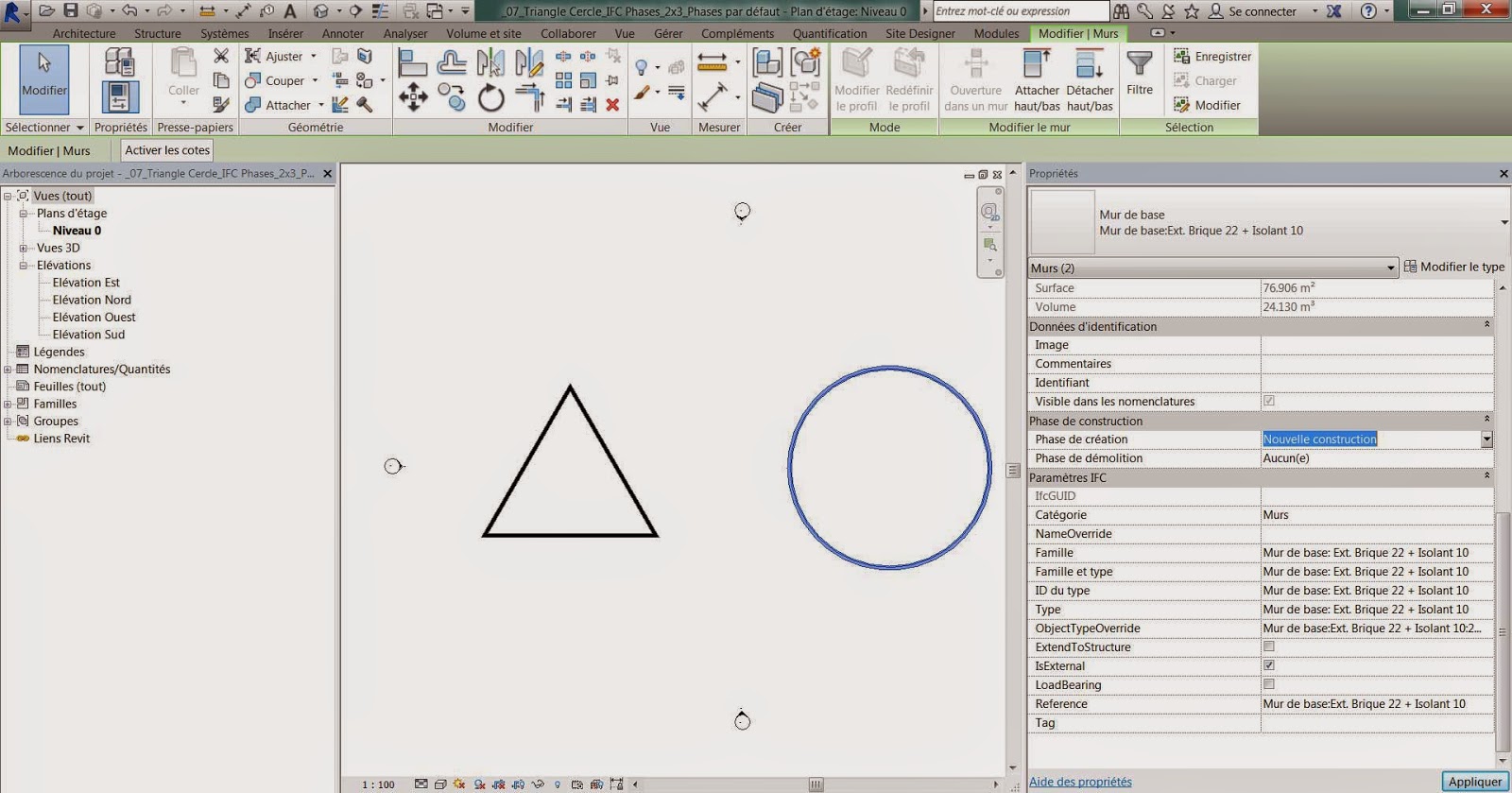

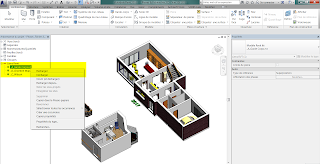

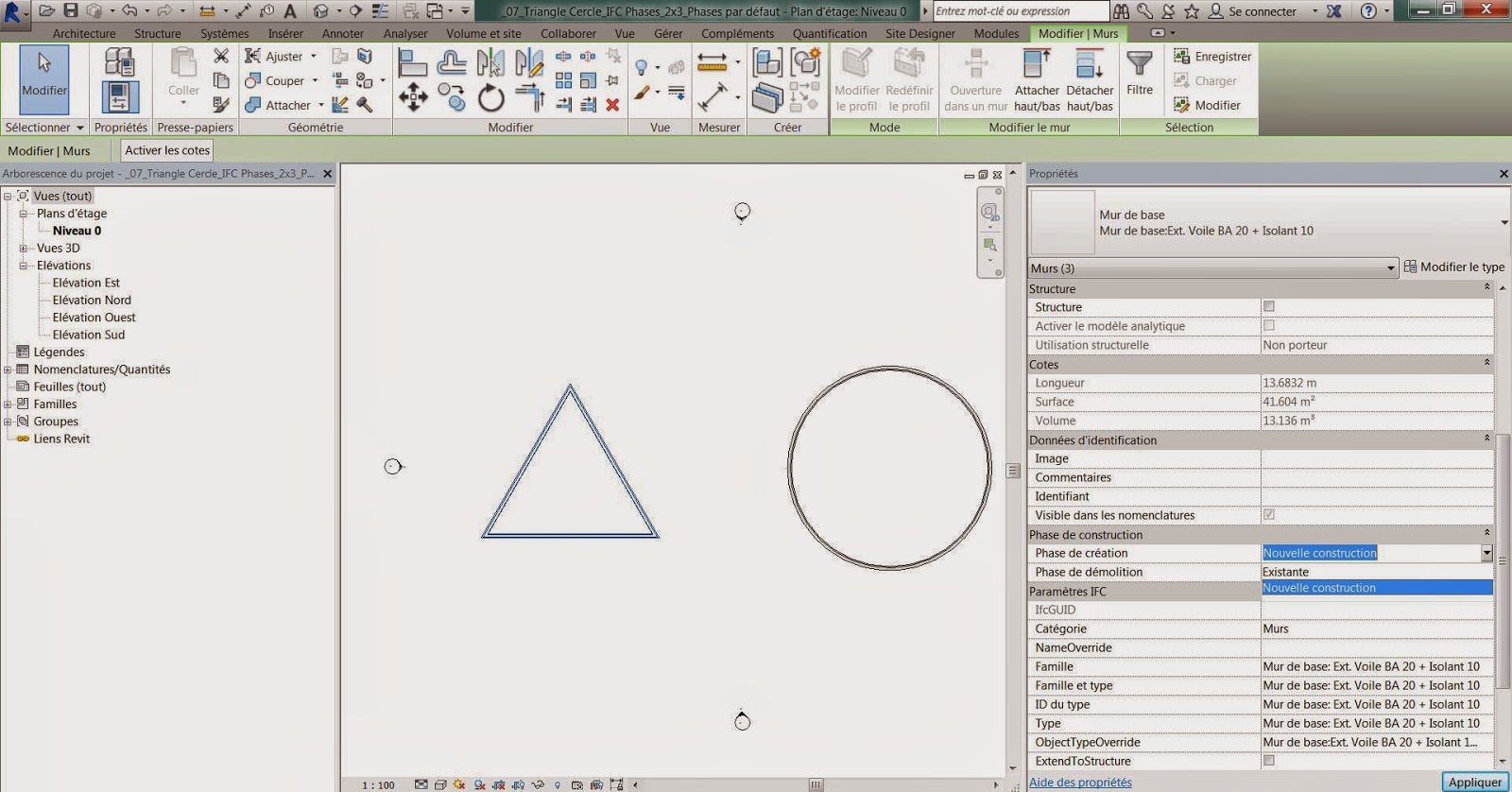

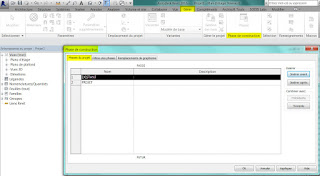

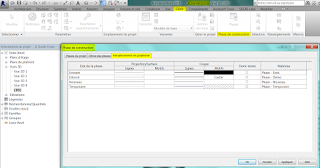

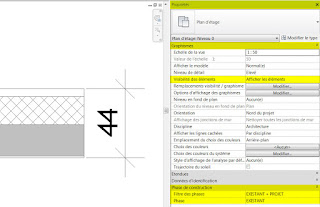

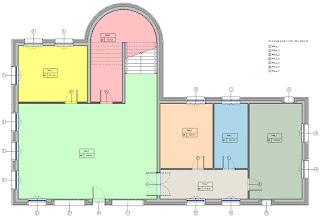

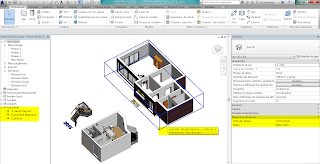

01_Revit

_Export IFC

_Un triangle > Phase existante

_Un cercle > Phase nouvelle construction

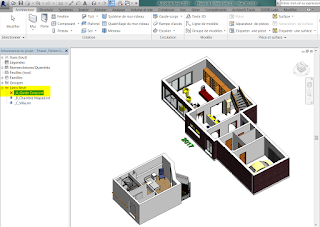

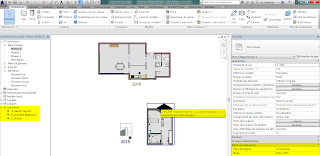

02_Revit

_Export IFC

_Un triangle > Phase existante
_Un cercle > Phase nouvelle construction

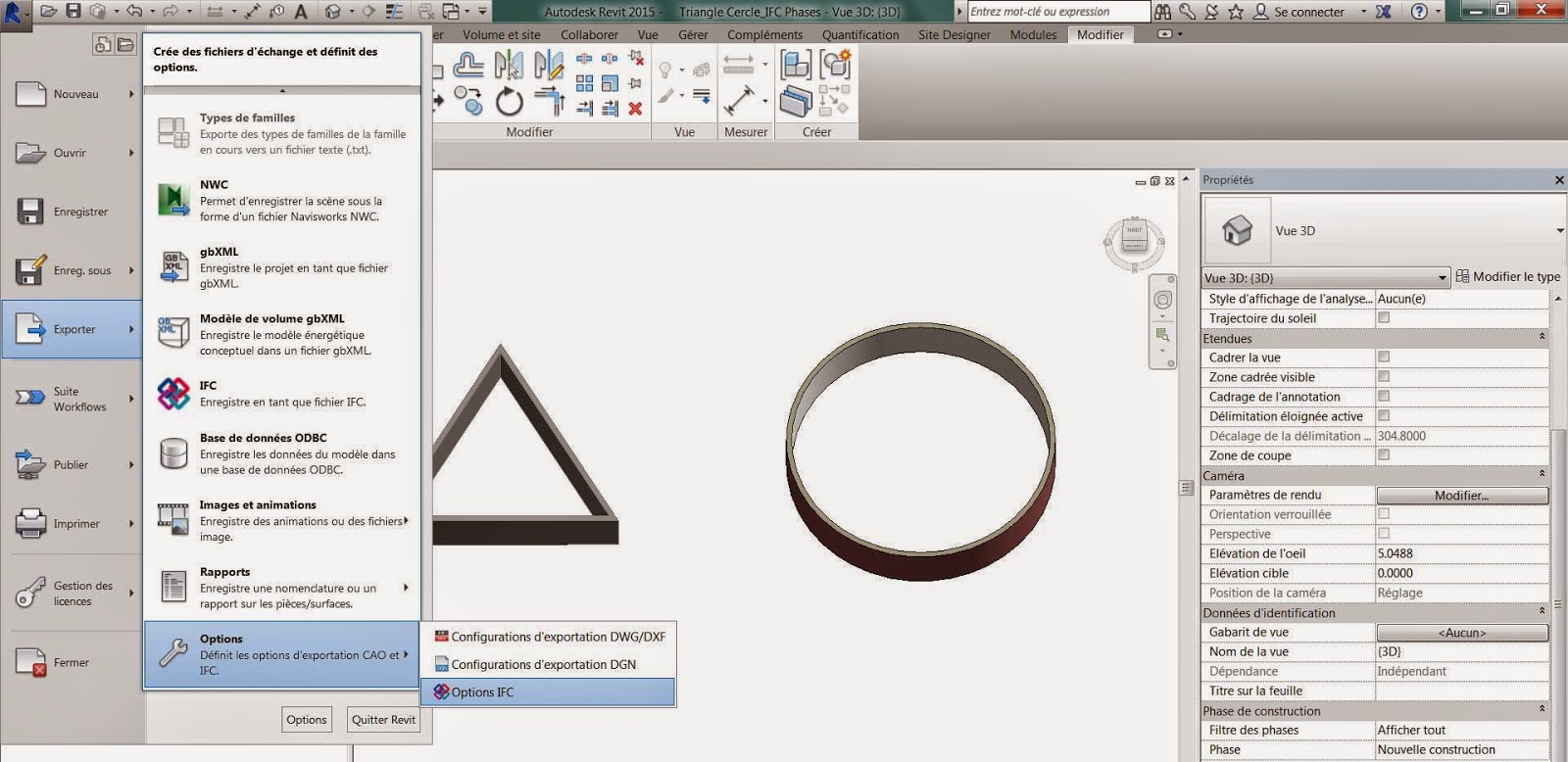

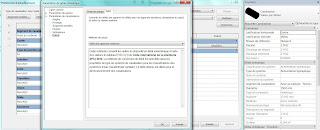

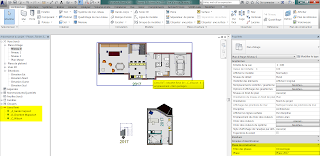

03_Revit

_Export IFC

_Découverte des outils d'exportation IFC

_R > Exporter > Options > Options IFC...

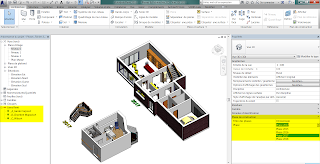

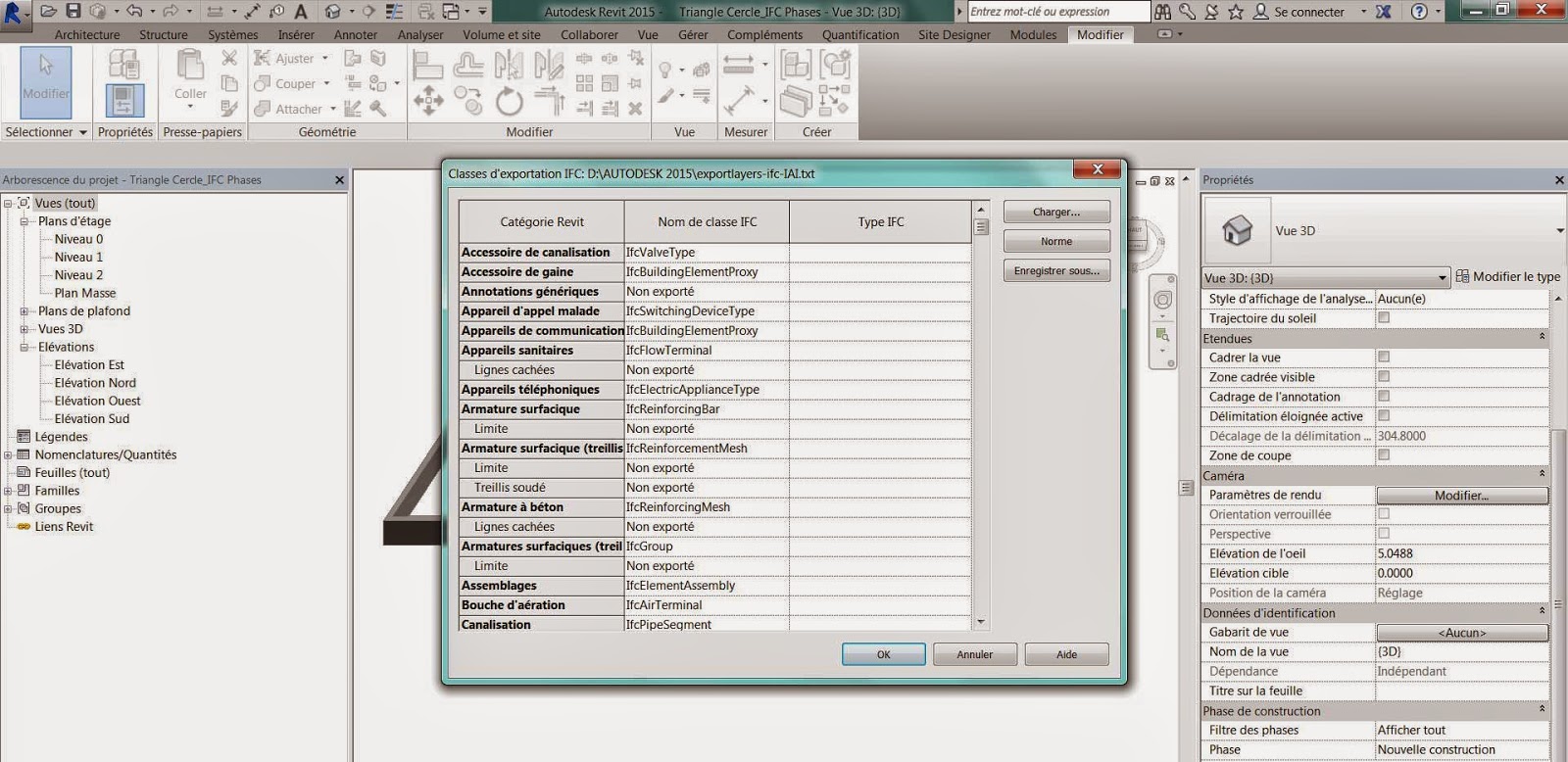

04_Revit

_Export IFC

_Découverte des outils d'exportation IFC
_R > Exporter > Options > Options IFC
_Classes d'exportation IFC > à gauche Revit, à droite l'équivalent IFC
_Le bouton Charger permet d'accéder aux fichiers d'export...

05_Revit

_Export IFC

_Découverte des outils d'exportation IFC
_R > Exporter > Options > Options IFC
_Le bouton Charger permet d'accéder aux fichiers d'export > par défaut : exportlayers-IFC-AIA

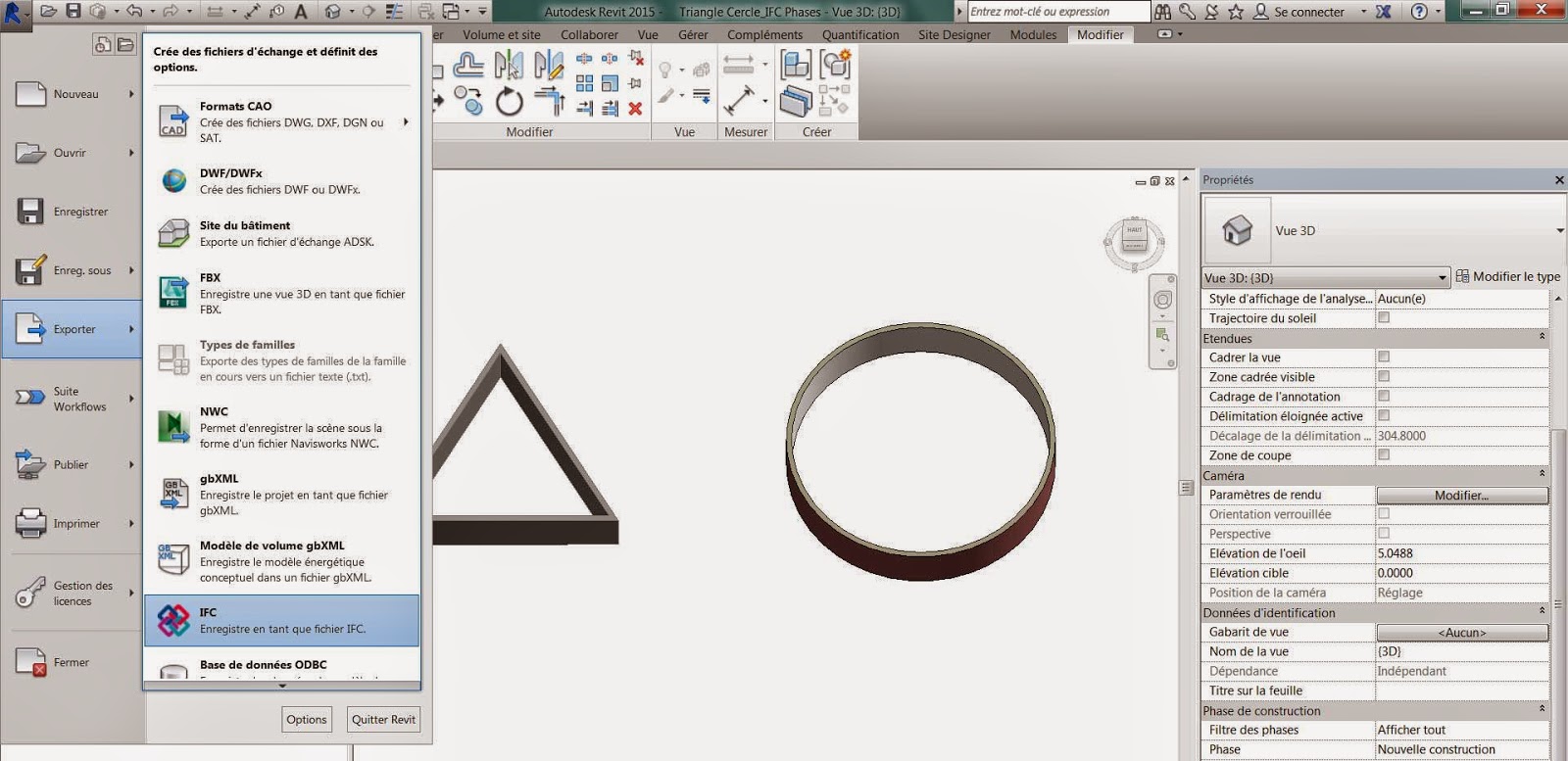

06_Revit

_Export IFC

_Découverte des outils d'exportation IFC
_R > Exporter > IFC...

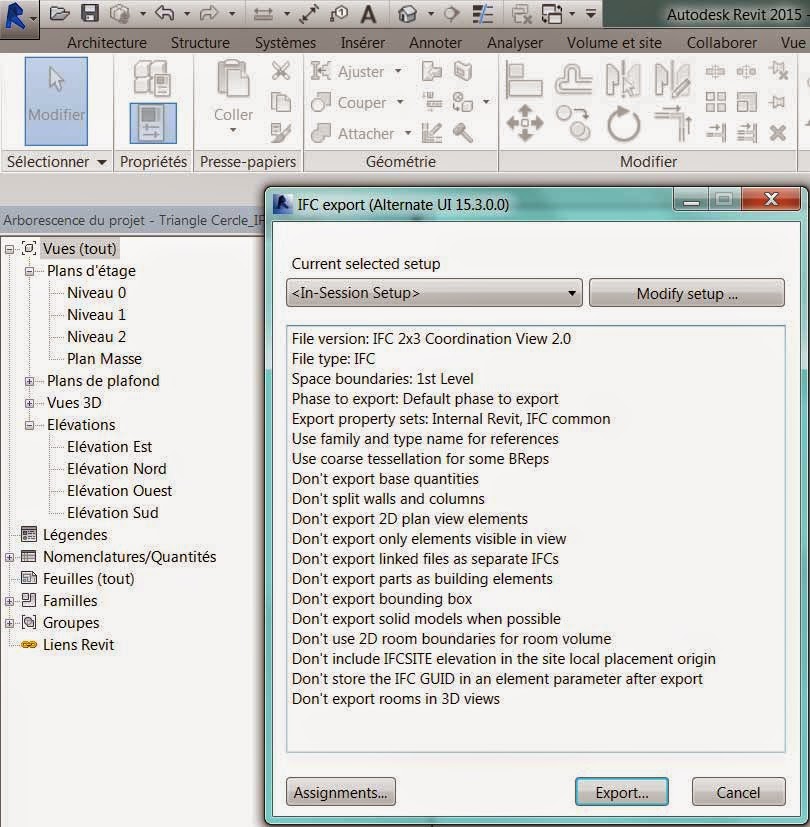

07_Revit

_Export IFC

_Découverte des outils d'exportation IFC
_R > Exporter > IFC > IFC export alternate (UI 15.3.0.0)
_Les caractéristiques du setup...

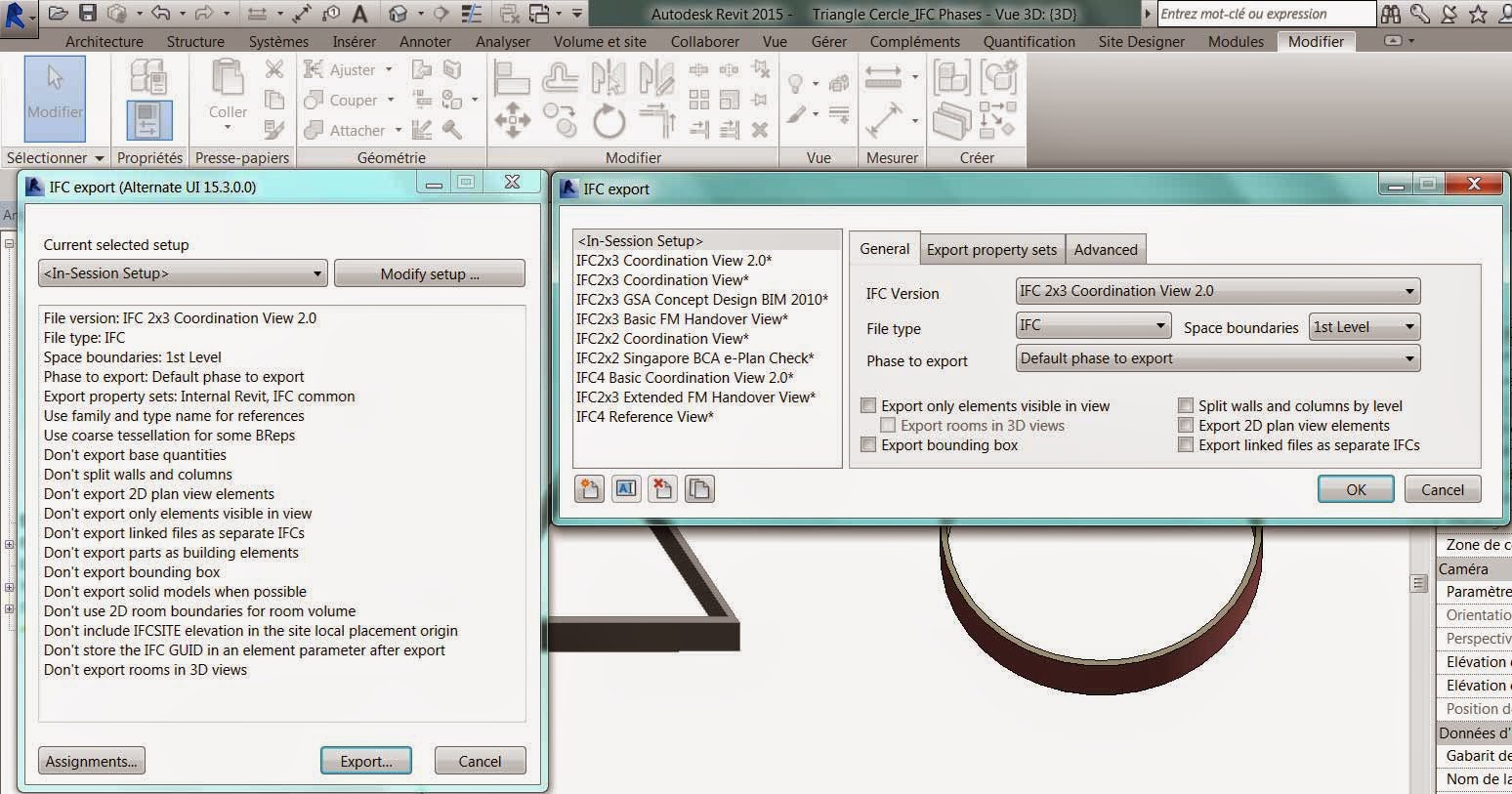

08_Revit

_Export IFC

_Découverte des outils d'exportation IFC
_R > Exporter > IFC > IFC export alternate (UI 15.3.0.0)
_Les caractéristiques du setup
_Modify setup > pour modifier le setup et choisir un format d'export IFC

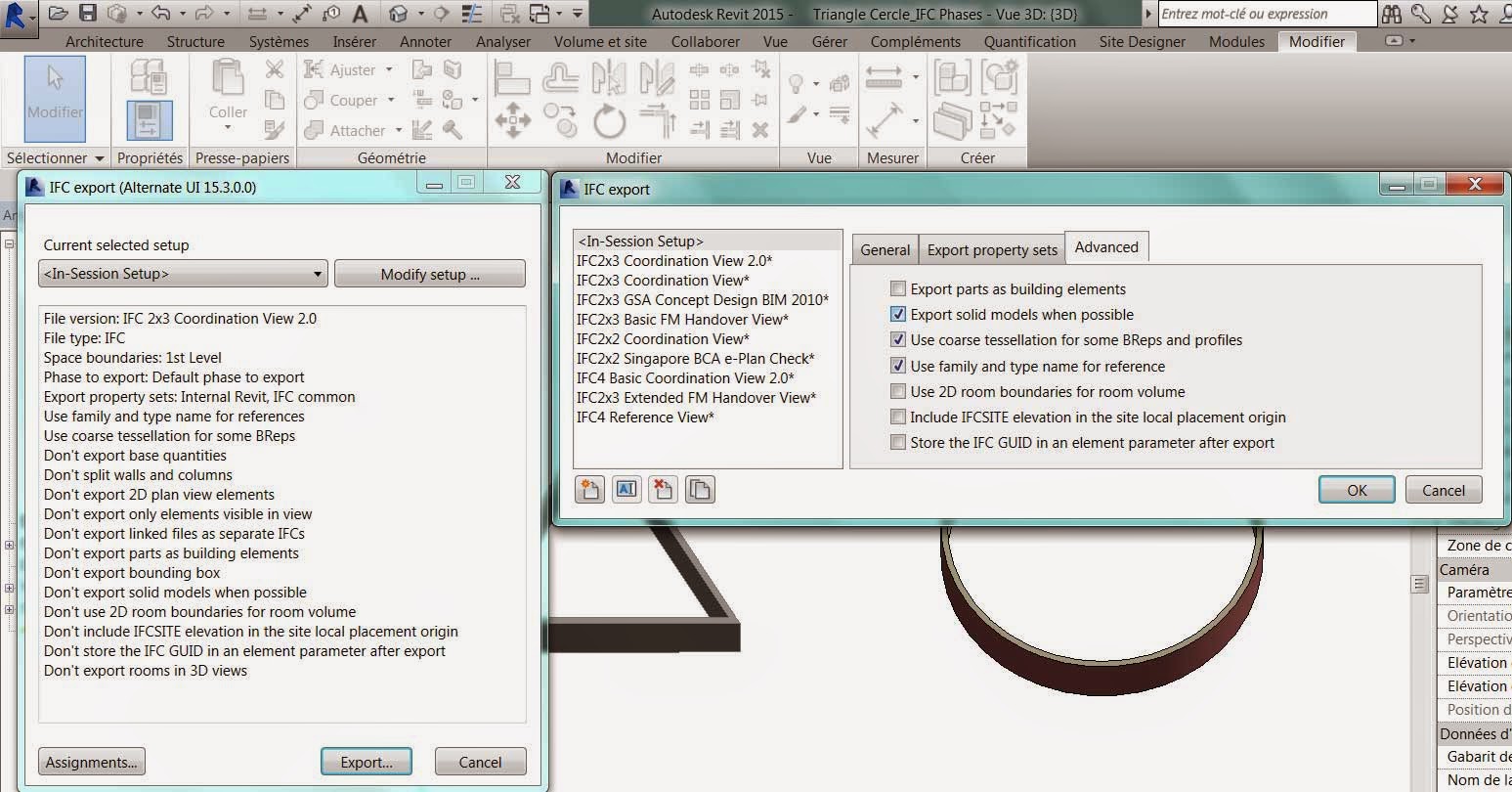

09_Revit

_Export IFC

_Découverte des outils d'exportation IFC
_R > Exporter > IFC > IFC export alternate (UI 15.3.0.0)
_Les caractéristiques du setup
_Modify setup > pour modifier le setup et choisir un format d'export IFC

10_Revit

_Export IFC

_Découverte des outils d'exportation IFC
_R > Exporter > IFC > IFC export alternate (UI 15.3.0.0)
_Les caractéristiques du setup
_Modify setup > pour modifier le setup et choisir un format d'export IFC
_Clic sur OK pour valider le setup
_Clic sur Export pour enregistrer le fichier en IFC

11_Tekla BIMsight

_Ouverture du fichier IFC dans un viewer, ici Tekla BIMsight

12_Tekla BIMsight

_Ouverture du fichier IFC dans un viewer, ici Tekla BIMsight

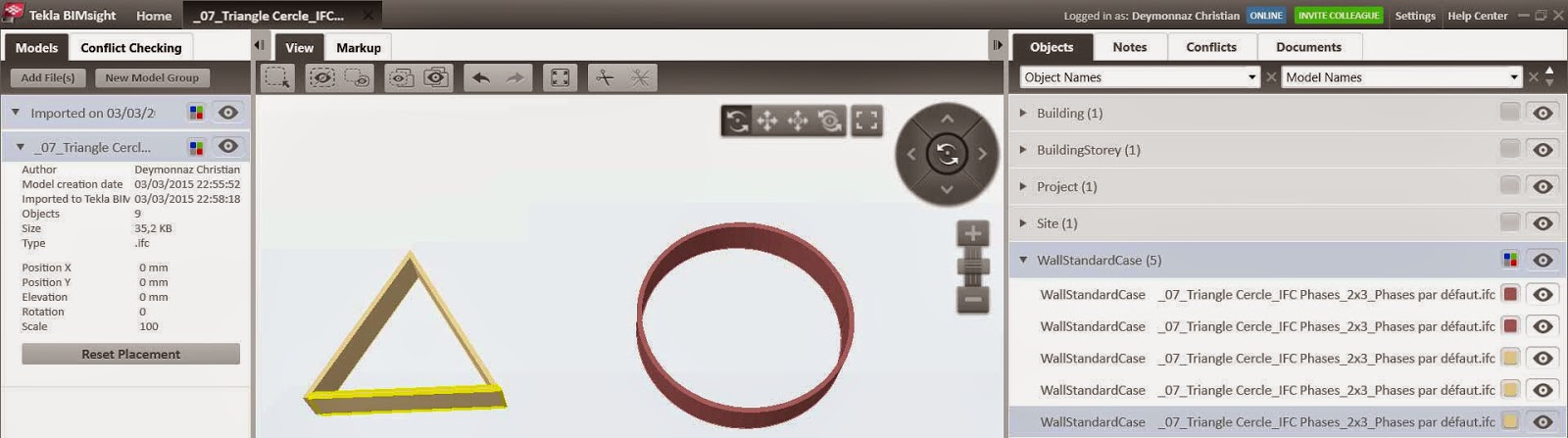

13_Tekla BIMsight

_Les murs sont référencés à droite

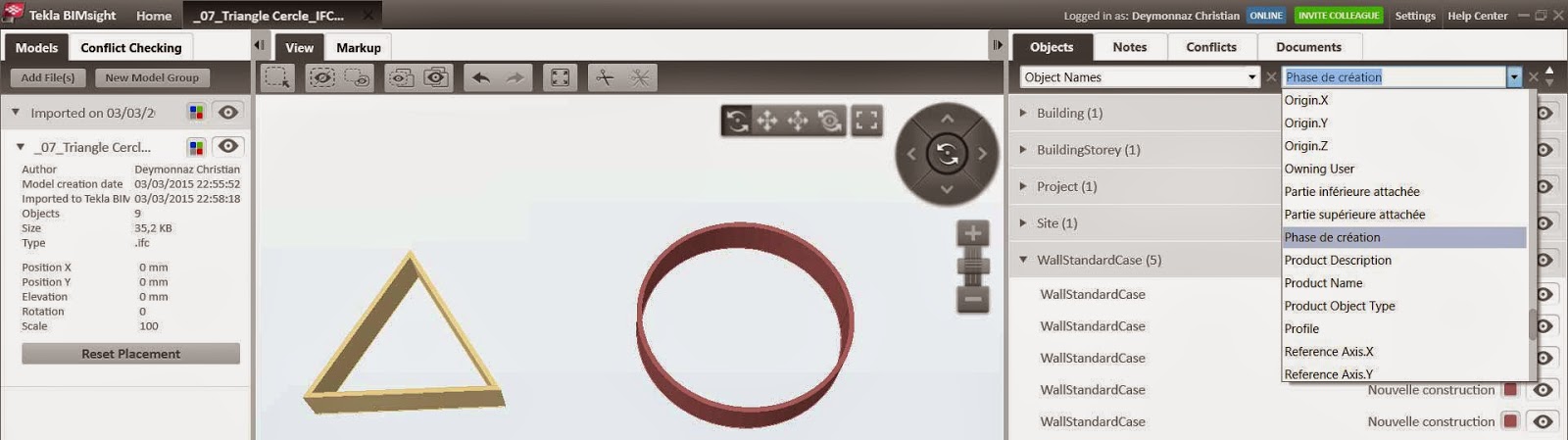

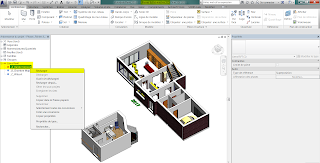

14_Tekla BIMsight

_Pour classer les murs par phases:

_Objects names, Colonne de gauche

_Phase creation: Colonne de droite

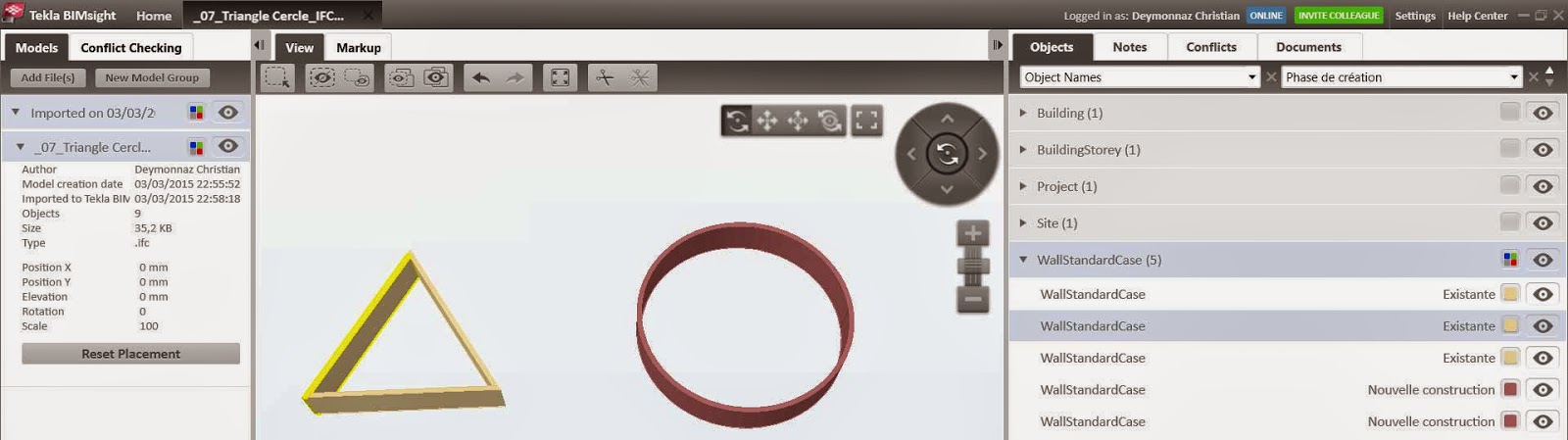

15_Tekla BIMsight

_Pour classer les murs par phases

_Les murs sont classés par phases

16_Revit

_Ouvrir IFC

(dans un précédent message j'utilisais la commande Inérer / Lier IFC, mais c'est moins adapté pour la gestion des phases)

_R > Ouvrir > Options IFC...

17_Revit

_Ouvrir IFC

_R > Ouvrir > Options IFC

_Table d'importation IFC:

_à gauche la classe IFC

_à droite les catégories Revit

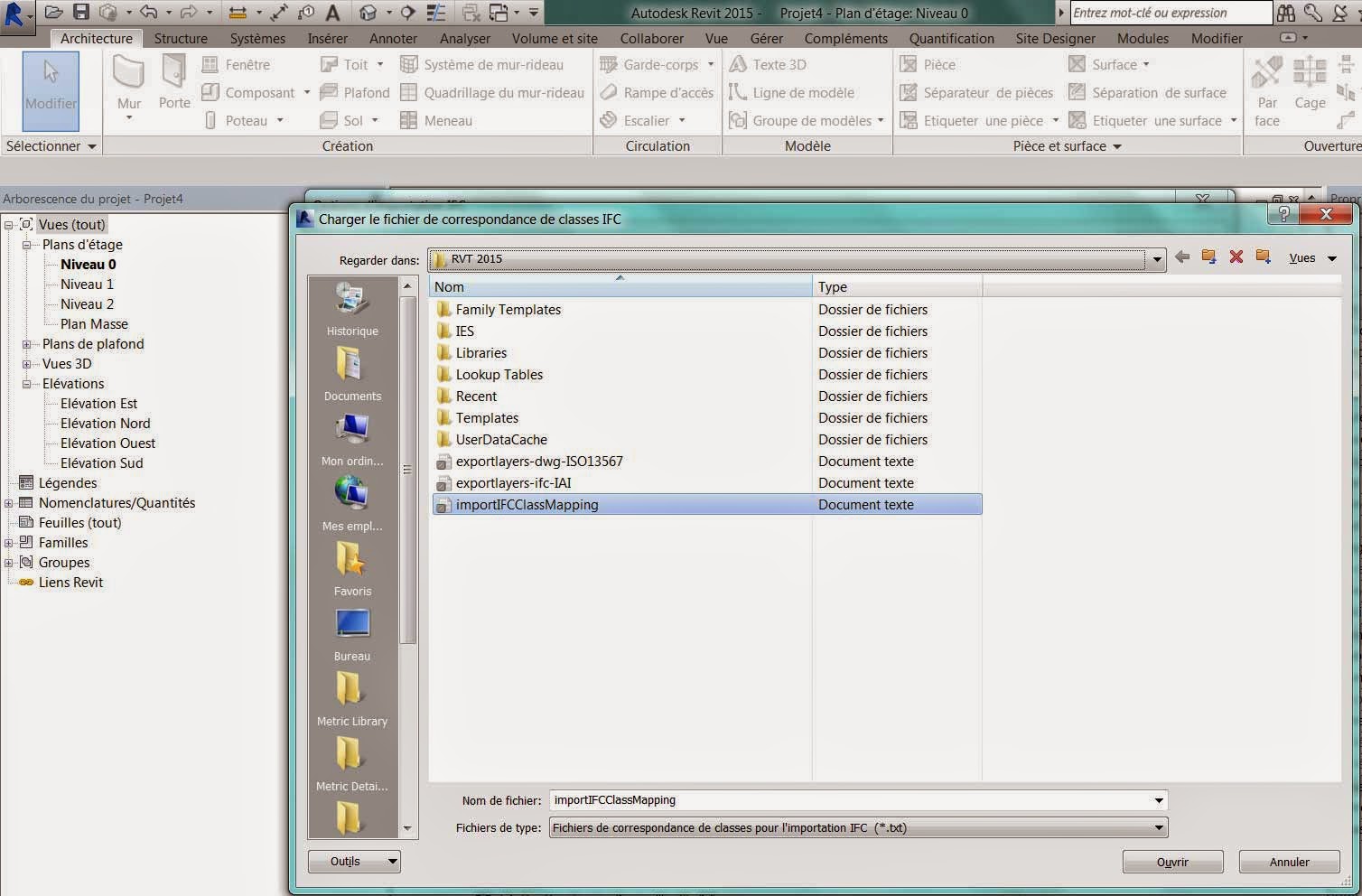

18_Revit

_Ouvrir IFC

_R > Ouvrir > Options IFC
_Table d'importation IFC:
_Chargement > importIFCClassMapping > fichier texte par défaut pour l'importation des IFC

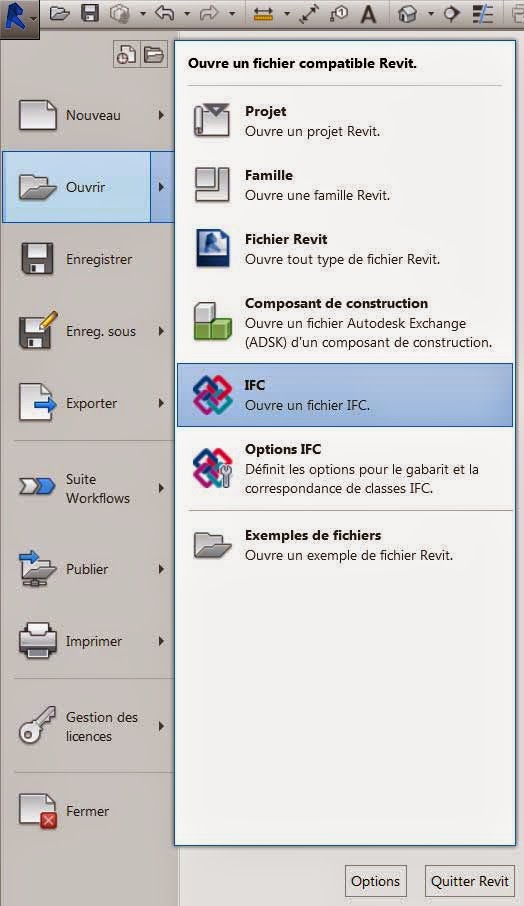

19_Revit

_Ouvrir IFC

20_Revit

_Ouvrir IFC

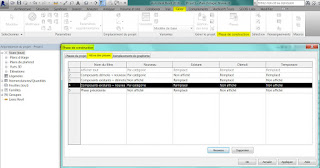

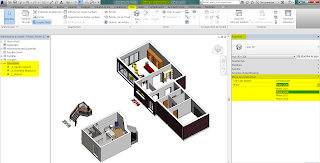

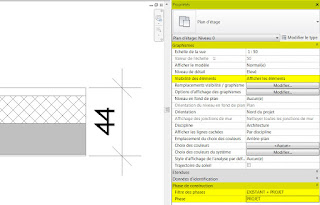

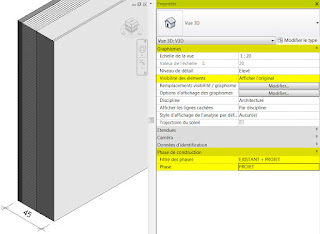

21_Revit

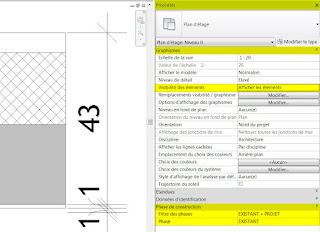

_Ouvrir IFC / Gestion des phases

_à l'ouverture du fichier IFC, en mode:

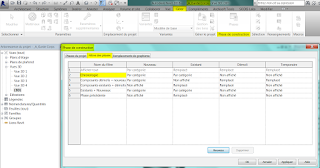

_Filtre des phase > Afficher tout

_Phase > Nouvelle construction

_Différences entre Ouvrir IFC & Lier IFC:

_Ouvrir IFC > le fichier est manipulable par entité comme un fichier Revit

_Lier IFC > le fichier est une seule entité qu'il faut attacher et dissocier pour intervenir sur un objet particulier

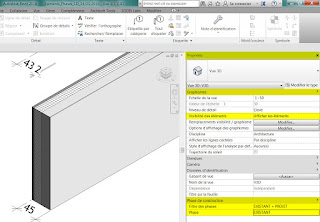

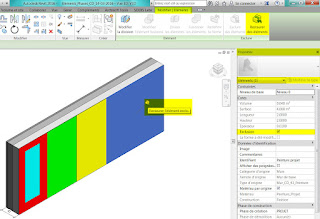

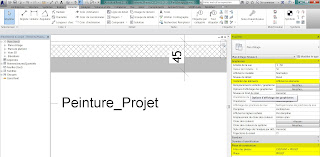

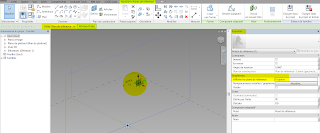

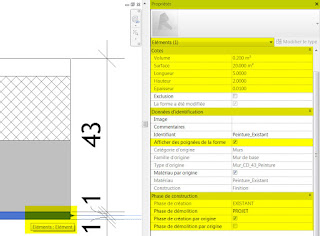

22_Revit

_Gestion des phases

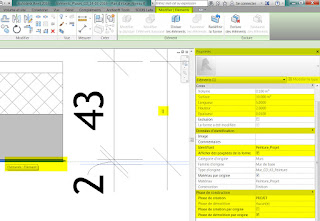

_Sélectionner les entités qui doivent changer de phase

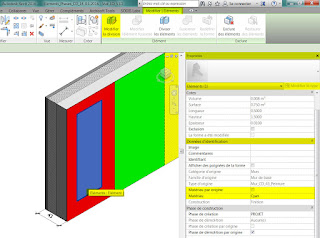

_Propriétés > Phase de construction > choisir la phase

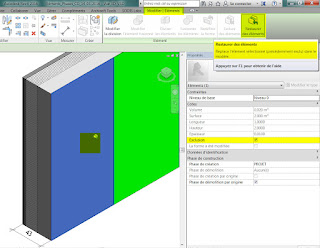

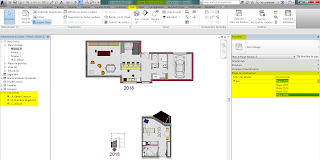

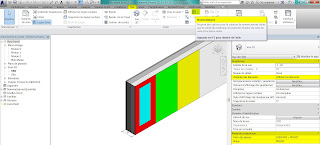

23_Revit

_Gestion des phases
_Sélectionner les entités qui doivent changer de phase
_Propriétés > Phase de construction > choisir la phase

24_Revit

_Gestion des phases
_Sélectionner les entités qui doivent changer de phase
_Propriétés > Phase de construction > choisir la phase

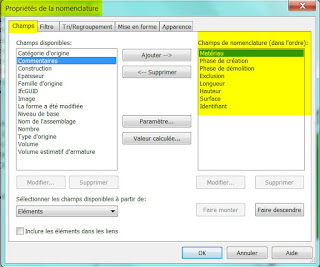

25_Revit

_Gestion des phases

_Le fichier IFC importé dans Revit a les mêmes caractéristiques de phases que le fichier original Revit

26_Revit

_Gestion des phases

_Le fichier IFC importé dans Revit a les mêmes caractéristiques de phases que le fichier original Revit

Revit 2015_Famille_Portail paramétrique, Familles imbriquées, Réseaux

May 19, 2015, 2:23 pm

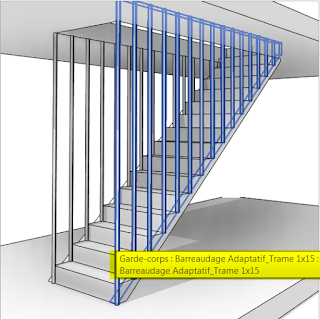

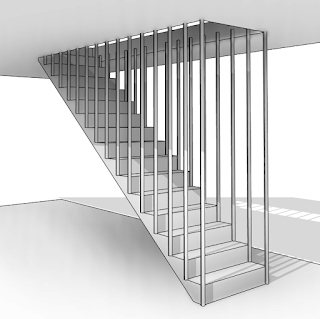

≫ Next: Revit 2015_Différents Garde-corps pour un même escalier

≪ Previous: Revit 2015_IFC_Import IFC, Gestion des Phases_Ouvrir IFC

$

0

0

Objectif: Créer un portail paramétrique, à l'aide des familles imbriquées et des réseaux
Ce type de famille peu être appliqué pour réaliser des stores, brise soleil, ventelles, claustra

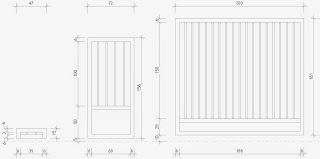

01_La même famille déclinée dans plusieurs dimensions

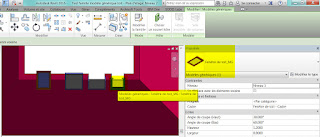

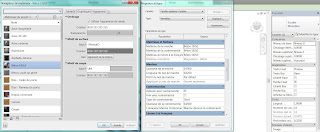

02_La même famille déclinée dans plusieurs dimensions

03_Famille Portail
_Dans l'arborescence > Familles > La famille Portail se compose d'une famille Réseau Barreaux, dans laquelle on trouve la famille Barreau

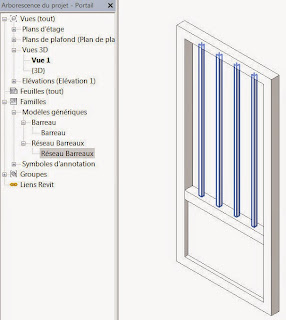

04_Famille Réseau Barreaux
_Dans l'arborescence > Familles > La famille Réseau Barreaux se compose de la famille Barreau

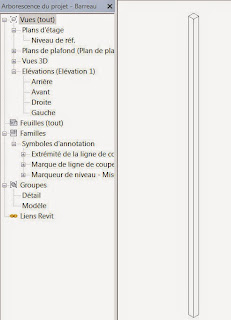

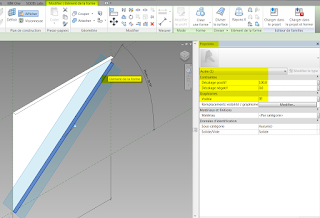

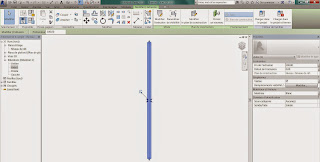

05_Famille Barreau

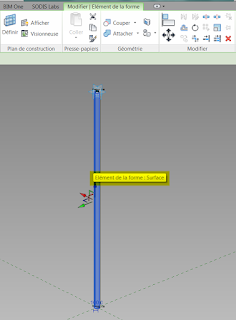

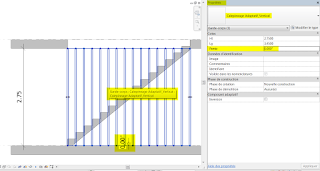

06_Famille Barreau
_Extrusion, (le profil de l'extrusion doit être perpendiculaire à la hauteur ou longueur d'extrusion, ce qui permet à la hauteur de varier)

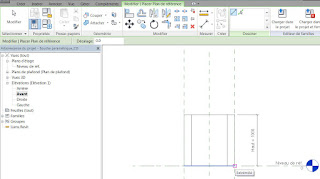

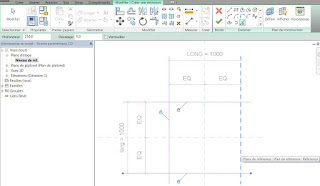

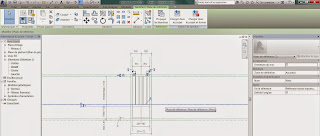

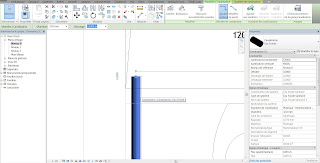

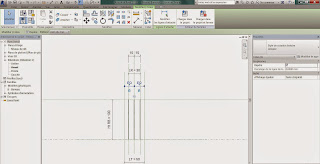

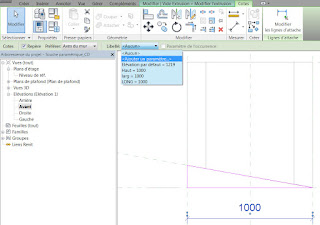

07_Famille Barreau
_L'extrusion est contrainte suivant 2 plans de référence

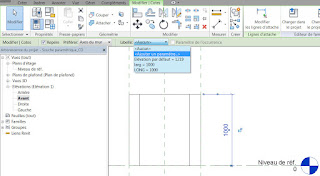

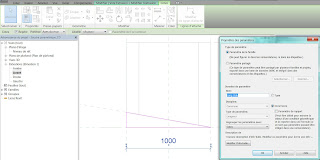

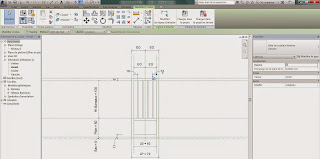

_Une cote libellée > Ht B "pilote" la hauteur d'extrusion
_La cote libellée est attachée aux plans de référence

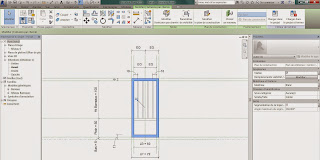

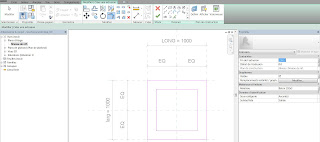

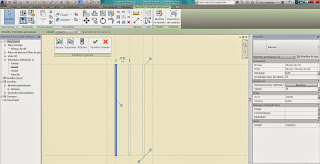

08_Famille Barreau
_Esquisse de la section d'extrusion

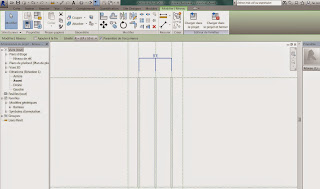

09_Famille Barreau

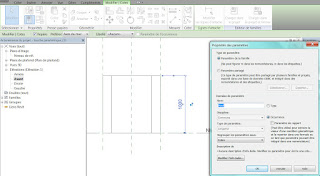

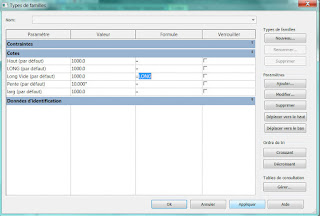

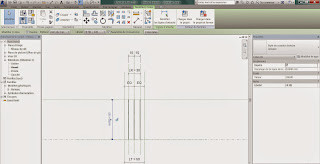

_Type de famille > La cote libellée Ht B est référencée en côte

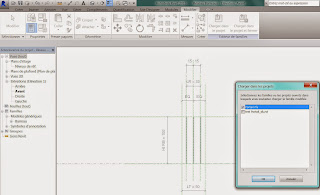

10_Famille Barreau
_Chargement de la famille Barreau dans une famille Réseau Barreaux

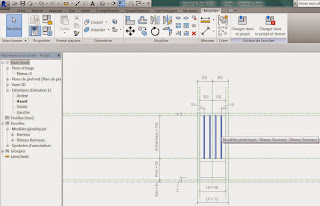

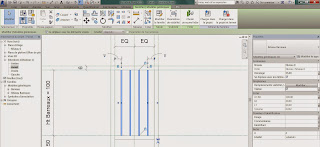

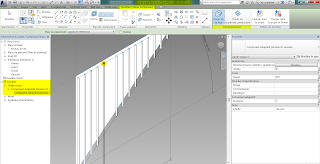

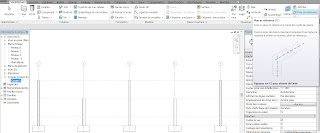

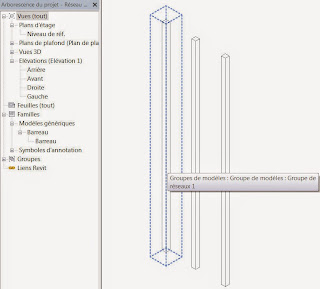

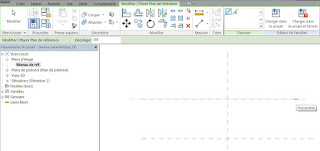

11_Famille Réseau Barreaux
_La Famille Réseau Barreaux est constituée d'un réseau linéaire contraint de famille Barreau
_La taille du réseau déterminera la taille minimale du portail > pour avoir une grande amplitude pour la longueur du portail, il faut partir d'un réseau minimal > ici il y a 3 Barreaux + 2 plans de référence verticaux qui limitent le réseau

12_Famille Réseau Barreaux
_La Famille Réseau Barreaux est constituée d'un réseau linéaire contraint de famille Barreau
_La taille du réseau déterminera la taille minimale du portail > pour avoir une grande amplitude pour la longueur du portail, il faut partir d'un réseau minimal > ici il y a 3 Barreaux + 2 plans de référence verticaux qui limitent le réseau
_Le réseau R = 3 unités, à droite et gauche les plans de référence des espaces entre les barreaux et le cadre du portail

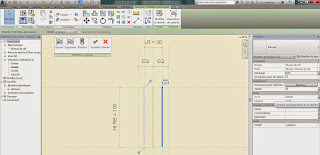

13_Famille Réseau Barreaux
_Contrainte du réseau Barreaux suivant les plans de référence
_Ht  RB > non verrouillé

14_Famille Réseau Barreaux
_Contrainte du réseau Barreaux suivant les plans de référence
_Espace entre plans de référence des barreaux > non verrouillé

15_Famille Réseau Barreaux
_Contrainte du réseau Barreaux suivant les plans de référence
_LR > Longueur Réseau > verrouillé

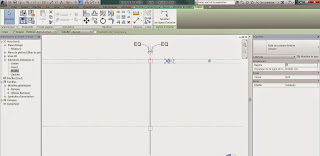

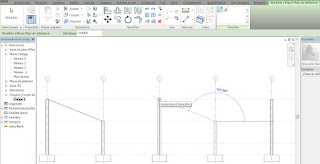

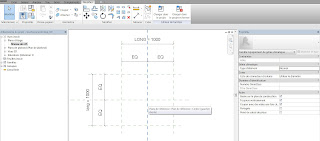

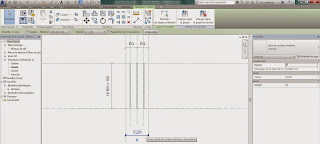

16_Famille Réseau Barreaux
_Contrainte du réseau Barreaux suivant les plans de référence
_Egalité entre plans de référence > verrouillé

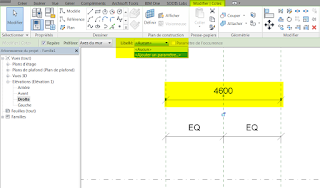

17_Famille Réseau Barreaux
_Contrainte du réseau Barreaux suivant les plans de référence
_LT Longueur Totale > verrouillé

18_Famille Réseau Barreaux
_Relations entre les différentes cotes
_LT > Longueur Totale
_LR > Longueur Réseau > LT -(2x10cm) > 10cm = Espace entre le cadre du portail et le barreau
_R > Réseau = LR / 10

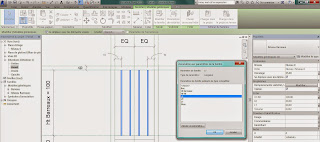

19_Famille Réseau Barreaux
_Verrouillage des barreaux sur les plans de références, en haut et bas, pour le 1er et dernier membre du réseau
_Association > Associer au paramètres de la famille > Ht B Hauteur Barreau = Ht RB Hauteur Réseau Barreaux

20_Famille Réseau Barreaux
_Verrouillage des barreaux sur les plans de références, en haut et bas, pour le 1er et dernier membre du réseau
_Association > Associer au paramètres de la famille > Ht B Hauteur Barreau = Ht RB Hauteur Réseau Barreaux

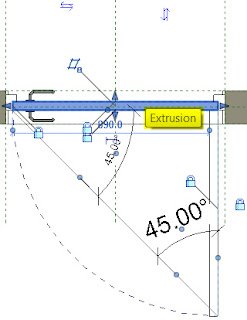

21_Famille Réseau Barreaux

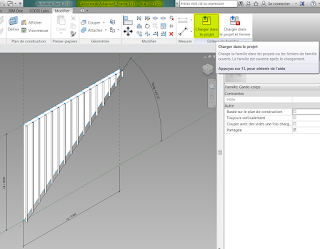

_Chargement de la Famille Réseau Barreaux dans une famille Portail

22_Famille Portail
_La famille Portail est constituée d'une famille Réseau Barreaux qui est constitué d'une famille Barreau
_Autour du barreaudage il y a un cadre et un soubassement plein,
_le cadre du portail est contraint sur des plans de référence

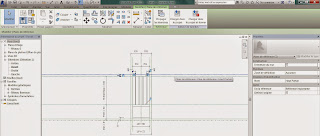

23_Famille Portail
_Contraintes du portail:
_Plan de référence "Bas": C'est l'espace paramétrable entre le sol et le bas du portail

24_Famille Portail
_Contraintes du portail:
_Plan de référence "Plein": C'est la partie pleine en soubassement du portail

25_Famille Portail
_Contraintes du portail:
_Plan de référence "Haut Barreaux"

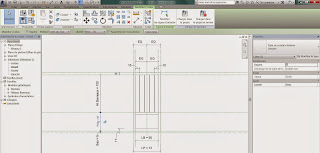

26_Famille Portail
_Contraintes du portail:
_Plan de référence "Haut Portail"

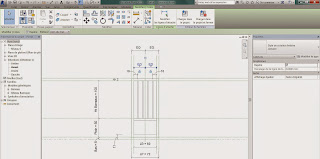

27_Famille Portail
_Cotes libellées:
_Bas: Cote libellée pour paramétrer l'espace entre le sol et le bas du portail > non verrouillée
> lignes d'attaches de cotes = Plans de référence

28_Famille Portail
_Cotes libellées:
_Plein: Cote libellée pour paramétrer l'espace plein entre le bas du portail et le bas du barreaudage > non verrouillée
> lignes d'attaches de cotes = Plans de référence

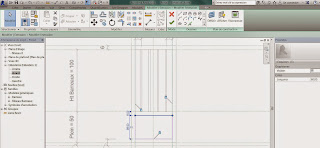

29_Famille Portail
_Cotes libellées:
_Ht Barreau: Cote libellée pour paramétrer la hauteur du barreaudage > verrouillée
> lignes d'attaches de cotes = Plans de référence

30_Famille Portail
_Cote du niveau du sol à l'intérieur du cadre > non verrouillée

31_Famille Portail
_Cote du cadre supérieur du portail > Verrouillée
> lignes d'attaches de cotes = Plans de référence

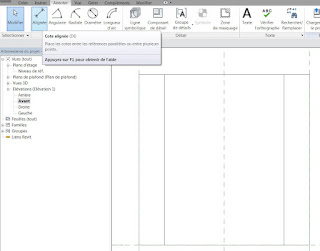

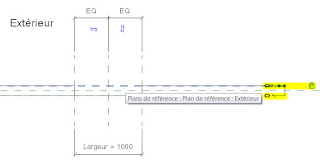

32_Famille Portail
_Contraintes d'égalité pour les plans de référence verticaux Extérieurs > Verrouillées
> lignes d'attaches de cotes = Plans de référence

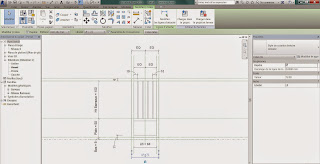

33_Famille Portail
_Contraintes d'égalité pour les plans de référence verticaux Intérieurs > Verrouillées
> lignes d'attaches de cotes = Plans de référence

34_Famille Portail
_Cote d'espacement des 1er & dernier barreaux > Verrouillée

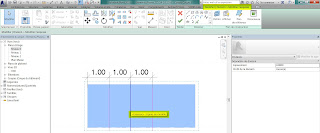

35_Famille Portail
_Cote libellée LB Longueur Barreaudage > Verrouillée
> lignes d'attaches de cotes = Plans de référence

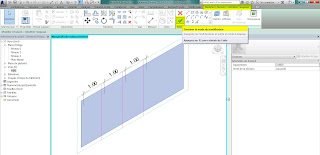

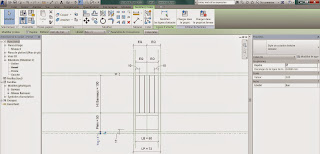

36_Famille Portail
_Cote libellée LP Longueur Portail > Verrouillée
> lignes d'attaches de cotes = Plans de référence

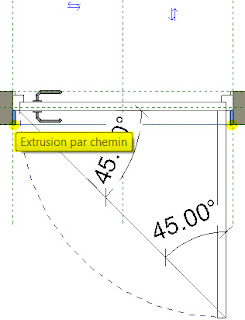

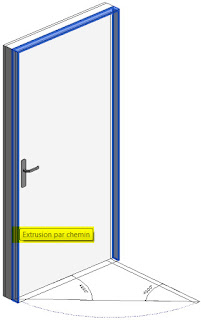

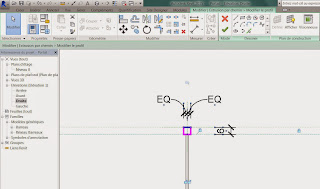

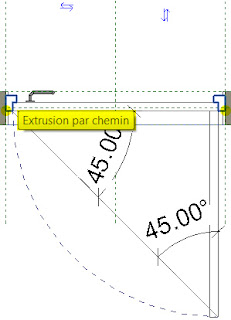

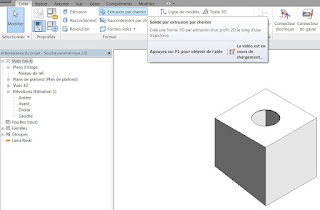

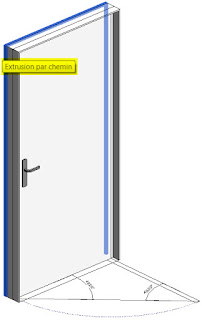

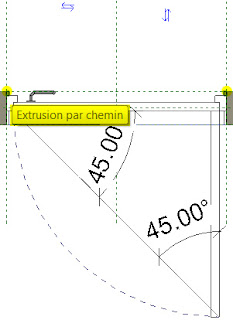

37_Famille Portail
_Cadre du portail
_Extrusion par chemin...

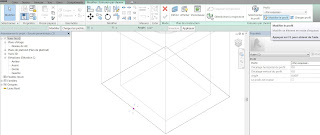

38_Famille Portail
_Cadre du portail

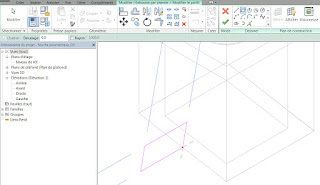

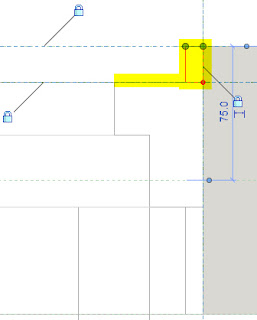

_Extrusion par chemin > Esquisse verrouillée sur les plans de référence extérieurs

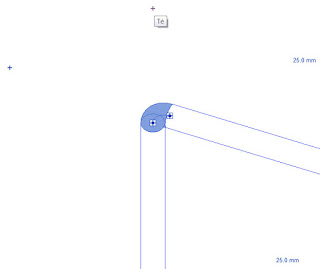

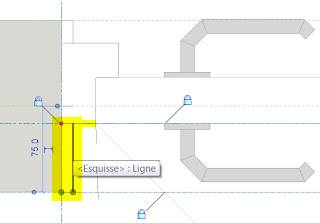

39_Famille Portail
_Cadre du portail
_Extrusion par chemin > Esquisse verrouillée sur les plans de référence extérieurs

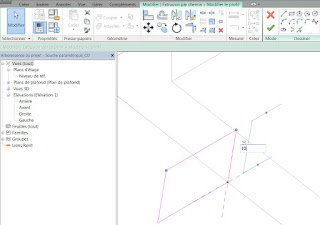

_Profil > Verrouillé sur les plans de référence, cote hauteur verrouillée

40_Famille Portail
_Cadre du portail
_Extrusion par chemin > Esquisse verrouillée sur les plans de référence extérieurs
_Profil > Verrouillé sur les plans de référence, cote hauteur verrouillée

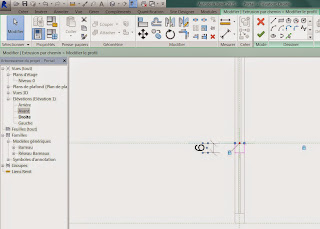

41_Famille Portail

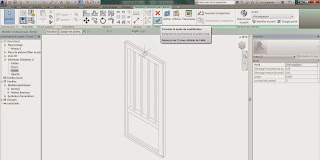

_Cadre du portail
_Terminer

42_Famille Portail

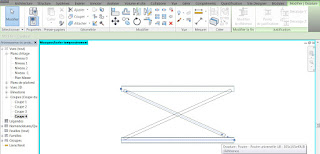

_Traverse
_Extrusion par chemin > Esquisse verrouillée sur les plans de référence intérieurs

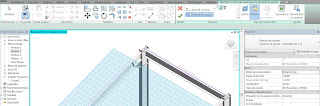

43_Famille Portail
_Traverse
_Extrusion par chemin > Esquisse verrouillée sur les plans de référence intérieurs

44_Famille Portail
_Traverse

_Extrusion par chemin > Esquisse verrouillée sur les plans de référence intérieurs
_Profil > Verrouillé sur les plans de référence, cote hauteur verrouillée

45_Famille Portail
_Traverse

46_Famille Portail

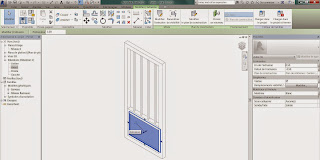

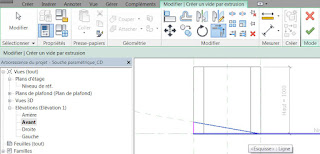

_Soubassement plein > Extrusion

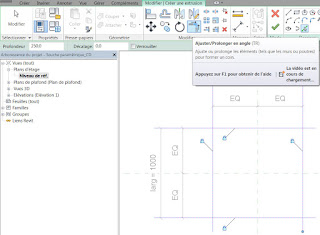

47_Famille Portail
_Soubassement plein
_Esquiise de l'extrusion verrouillée sur les plans de référence , le bas de la traverse et l'intérieur du cadre bas

48_Famille Portail
_Soubassement plein
_Esquiise de l'extrusion verrouillée sur les plans de référence , le bas de la traverse et l'intérieur du cadre bas

49_Famille Portail
_Soubassement plein
_Esquiise de l'extrusion verrouillée sur les plans de référence , le bas de la traverse et l'intérieur du cadre bas

50_Famille Portail
_Barreaudage
_Verrouillage sur les plans de référence
_Associer aux paramètres de la famille > cet outil permet d'associer des cotes libellées d'une famille à des cotes libellées d'une autre famille > ici la cote Ht Barreaux de la famille Portail est associée à la cote Ht RB du Réseau Barreaux de la famille Réseau Barreaux

51_Famille Portail
_Barreaudage
_Associer aux paramètres de la famille
_Cote Ht RB = Ht Barreaux

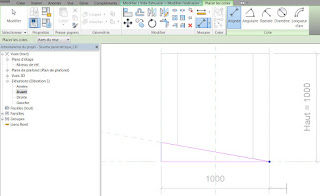

52_Famille Portail
_Barreaudage
_Associer aux paramètres de la famille
_Cote LT = LB

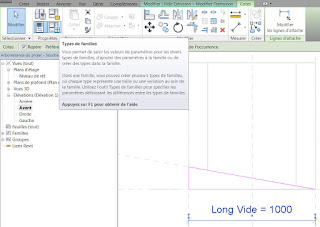

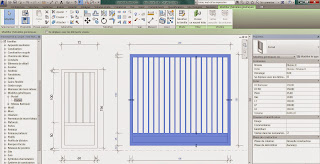

53_Famille Portail

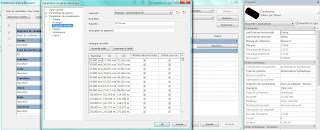

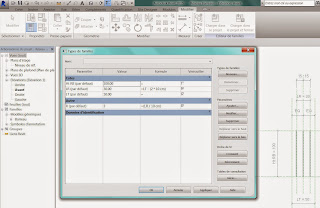

_Types de familles > Relations des différentes cotes libellées des familles Portail et Réseaux Barreaux

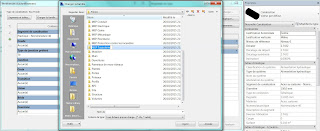

54_Famille Portail
_Chargement de la famille dans un projet

55_Projet, Test Portail
_Dans l'arborescence on retrouve en modèle générique la famille Portail...

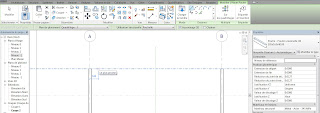

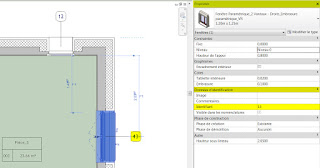

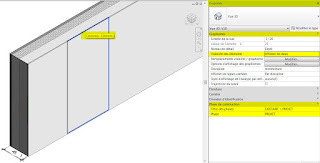

56_Projet, Test Portail
_Dans l'arborescence on retrouve en modèle générique la famille Portail et la famille Réseau Barreaux
_Pour modifier les dimensions du portail > Propriétés > Cotes

57_Projet, Test Portail

Revit 2015_Différents Garde-corps pour un même escalier

May 31, 2015, 2:55 pm

≫ Next: Revit 2015_MEP_Plomberie_Canalisations_Inclinaison des canalisations

≪ Previous: Revit 2015_Famille_Portail paramétrique, Familles imbriquées, Réseaux

$

0

0

Objectif: Affecter différents types de garde-corps pour un même escalier

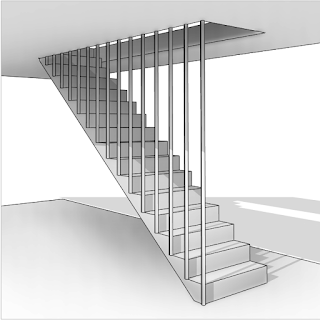

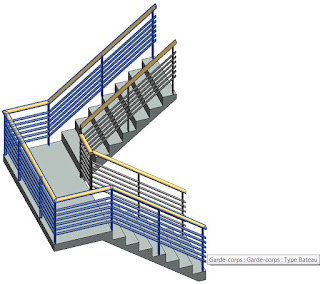

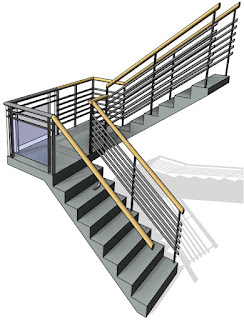

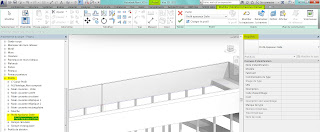

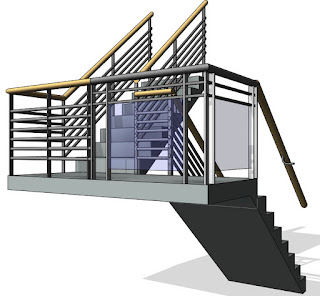

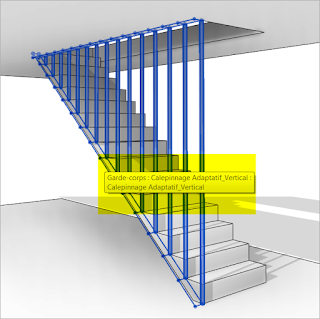

_Escalier avec 3 types différents de garde-corps

_Escalier originel

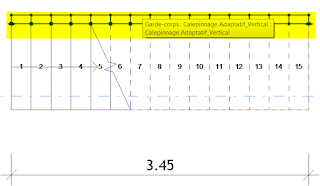

01_Modification du garde-corps originel

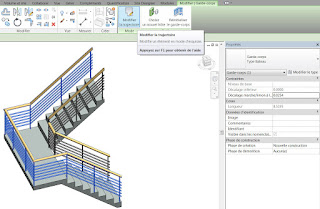

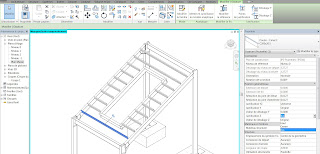

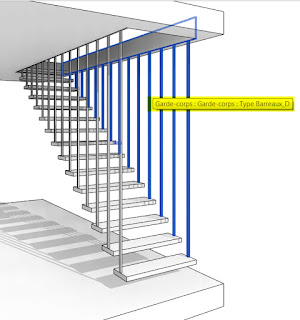

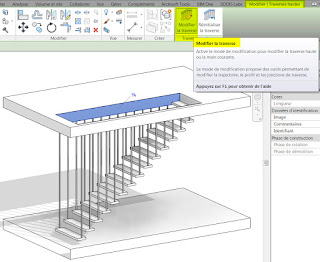

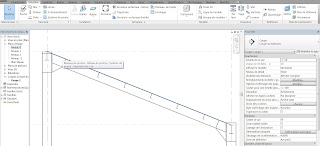

02_Modification du garde-corps originel

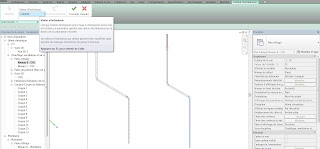

_Sélectionner le garde-corps > Modifier la trajectoire

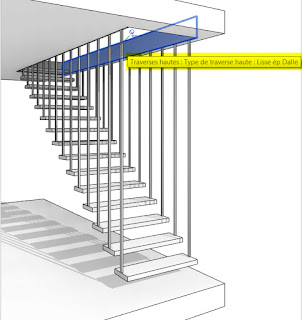

03_Modification du garde-corps originel

_Sélectionner le garde-corps > Modifier la trajectoire

_L'esquisse du garde-corps est composée d'autant de segments qu'il y a de portions de garde-corps

(le chagement d'inclinaison engendre un nouveau segment)

_En surligné bleu > le segment qui va être modifié

04_Modification du garde-corps originel

_Sélectionner le garde-corps > Modifier la trajectoire

_L'esquisse du garde-corps est composée d'autant de segments qu'il y a de portions de garde-corps

(le chagement d'inclinaison engendre un nouveau segment)

_En magenta > les segments de garde-corps conservés

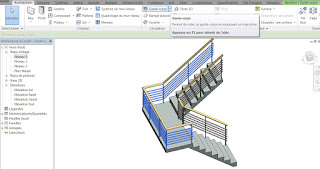

05_Modification du garde-corps originel

_Construction d'un nouveau garde-corps

_R > Architecture > Garde-corps...

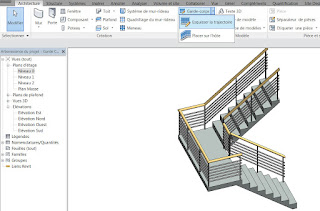

06_Modification du garde-corps originel

_Construction d'un nouveau garde-corps

_R > Architecture > Garde-corps > Esquisser la trajectoire...

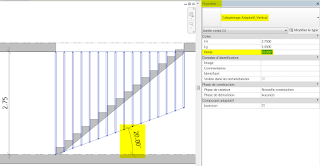

07_Modification du garde-corps originel

_Construction d'un nouveau garde-corps

_R > Architecture > Garde-corps > Esquisser la trajectoire > Choisir les lignes

_Sélectionner le bord gauche de l'escalier...

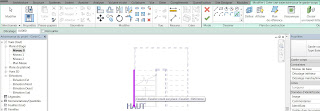

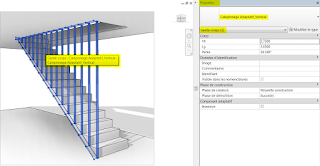

08_Modification du garde-corps originel

_Construction d'un nouveau garde-corps

_R > Architecture > Garde-corps > Esquisser la trajectoire > Choisir les lignes

_Sélectionner le bord gauche de l'escalier

_En magenta > Esquisse du nouveau garde-corps

09_Modification du garde-corps originel

_Construction d'un nouveau garde-corps

_Terminer

_Le garde-corps se trouve sur le plan de construction par défaut > Niveau 0.00

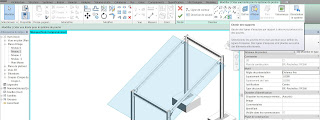

Pour affecter le garde-corps à l'escalier:

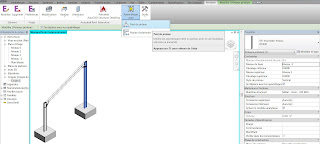

_Choisir un nouvel hôte...

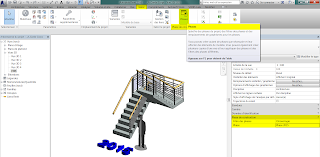

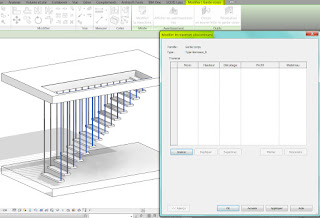

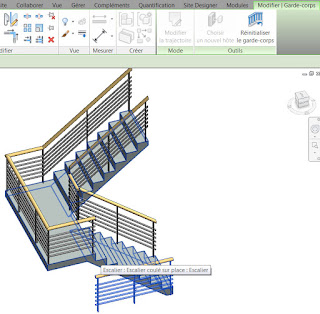

10_Modification du garde-corps originel

_Construction d'un nouveau garde-corps

_Choisir un nouvel hôte > Clic sur l'escalier

11_Modification du garde-corps originel

_Construction d'un nouveau garde-corps

_Choisir un nouvel hôte > Clic sur l'escalier

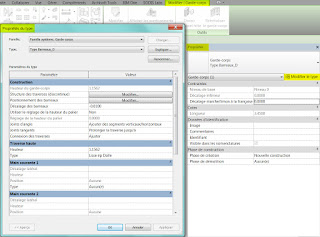

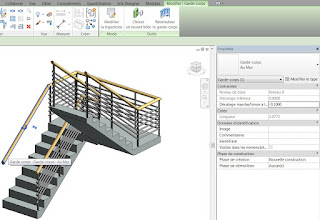

Modification du type de garde-corps:

_Modifier le type...

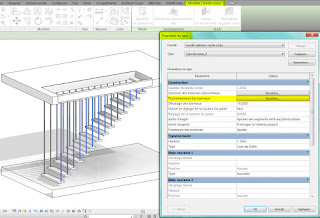

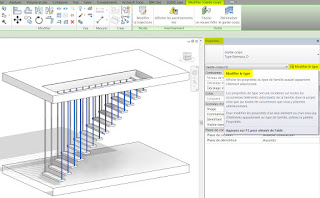

12_Modification du garde-corps originel

_Construction d'un nouveau garde-corps

Modification du type de garde-corps:

_Modifier le type

13_Modification du garde-corps originel

_Construction d'un nouveau garde-corps

Modification du type de garde-corps:

_Modifier le type

_Régler le décalage du garde-corps pour l'aligner avec l'autre

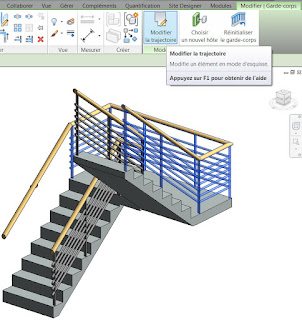

14_Modification du garde-corps originel avec l'outils scinder

_Modifier la trajectoire...

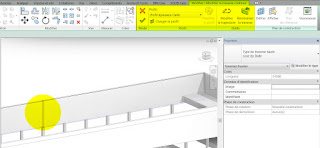

15_Modification du garde-corps originel avec l'outils scinder

_Modifier la trajectoire

_Scinder...

16_Modification du garde-corps originel avec l'outils scinder

_Modifier la trajectoire

_Scinder > Clic sur un segment de l'esquisse

17_Modification du garde-corps originel avec l'outils scinder

_Modifier la trajectoire

_En surligné bleu la partie de garde-corps à modifier

_En magenta le garde-corps à conserver

18_Modification du garde-corps originel avec l'outils scinder

_En surbrillance le garde-corps à conserver

19_Construction d'un nouveau garde-corps

_R > Architecture > Garde-corps > Esquisser la trajectoire

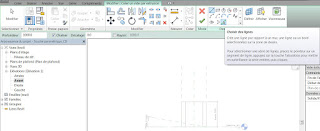

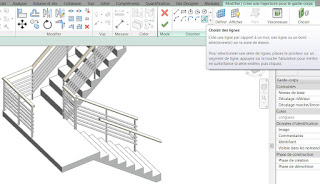

20_Construction d'un nouveau garde-corps

_R > Architecture > Garde-corps > Esquisser la trajectoire

_Choisir les lignes...

21_Construction d'un nouveau garde-corps

_R > Architecture > Garde-corps > Esquisser la trajectoire

_Choisir les lignes...

22_Construction d'un nouveau garde-corps

_R > Architecture > Garde-corps > Esquisser la trajectoire

_En magenta et bleu, l'esquisse du garde-corps

_En surbrillance bleu la portion de garde corps à corriger...

23_Construction d'un nouveau garde-corps

_R > Architecture > Garde-corps > Esquisser la trajectoire

_En magenta et bleu, l'esquisse du garde-corps

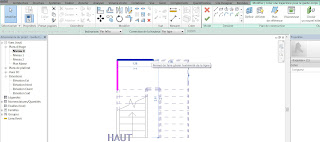

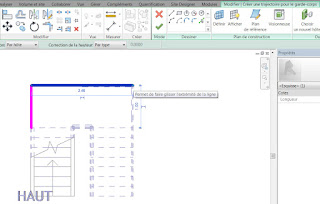

_En surbrillance bleu la portion de garde corps à corriger > clic sur l'extrèmité

24_Construction d'un nouveau garde-corps

_R > Architecture > Garde-corps > Esquisser la trajectoire

_En magenta, l'esquisse du garde-corps

25_Construction d'un nouveau garde-corps

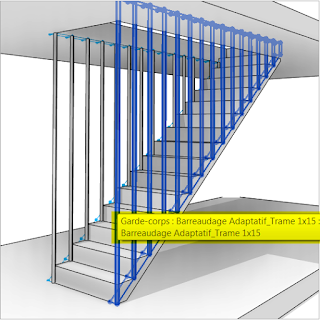

_En surbrillance le nouveau garde-corps sur son plan de référence par défaut

_Choisir un nouvel hôte...

26_Construction d'un nouveau garde-corps

_Choisir un nouvel hôte > clic sur l'escalier

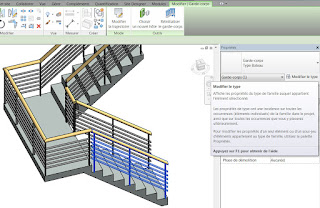

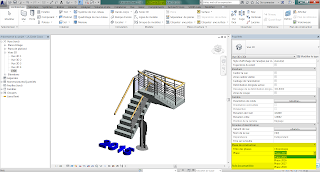

27_Construction d'un nouveau garde-corps

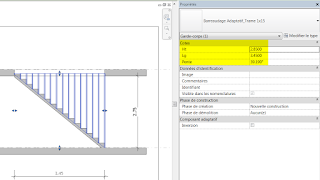

_Modifier le type

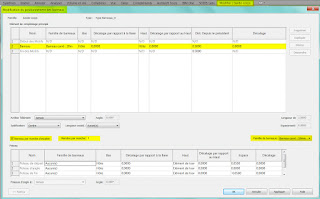

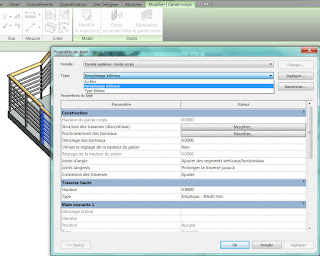

28_Construction d'un nouveau garde-corps

_Modifier le type

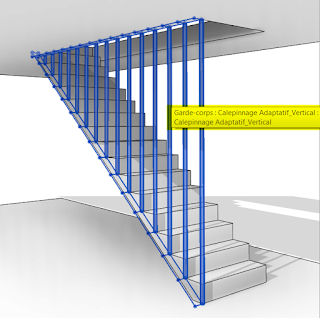

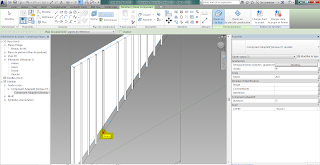

29_Escalier avec 3 types différents de garde-corps

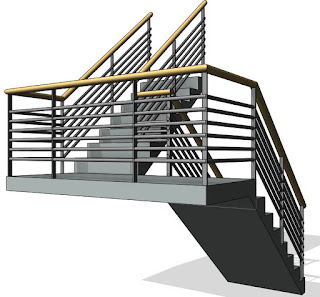

30_Escalier avec 3 types différents de garde-corps

Revit 2015_MEP_Plomberie_Canalisations_Inclinaison des canalisations

June 3, 2015, 1:23 pm

≫ Next: Revit 2015_Structure_Modules Assemblages acier_Pied de poteau_Platine d'extrémité Poutre / Poteau_Contreventement

≪ Previous: Revit 2015_Différents Garde-corps pour un même escalier

$

0

0

Objectif: Créer un réseau de canalisations inclinées

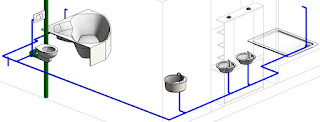

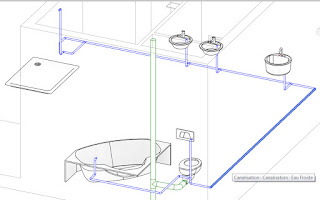

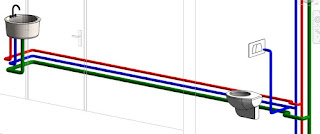

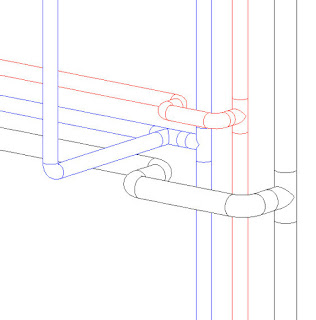

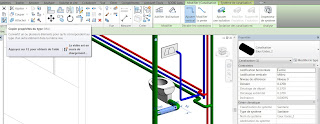

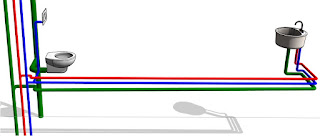

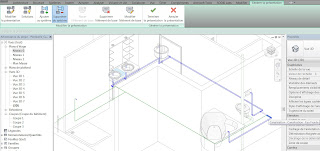

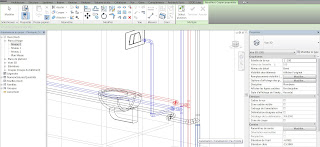

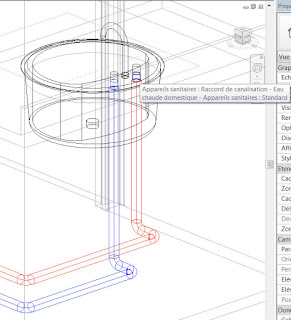

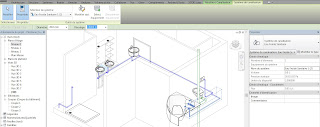

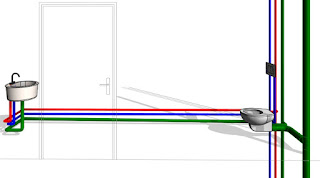

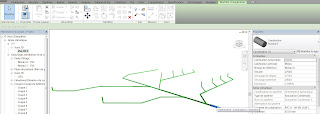

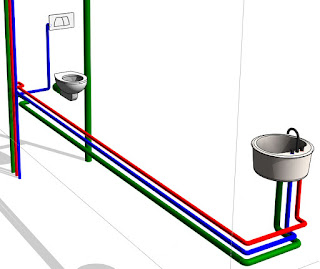

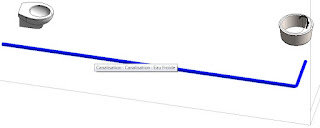

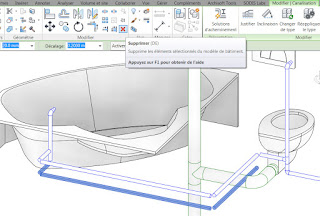

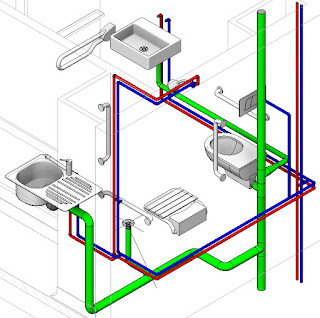

00_Réseau de canalisations inclinées
Détails:  de 01 à 14

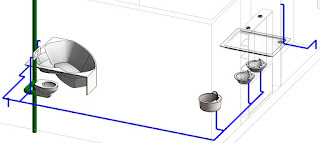

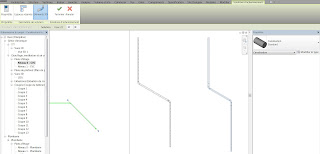

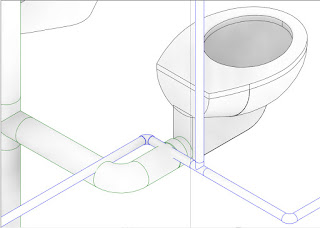

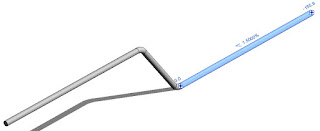

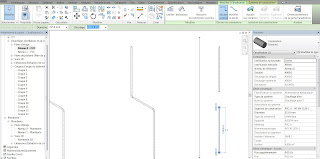

00b_Canalisations inclinées avec cassure
Détails:  de 14 à 41

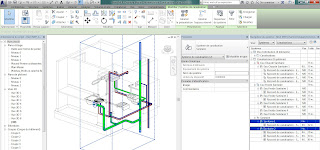

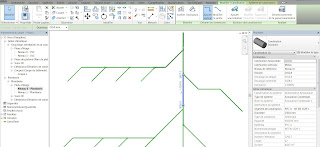

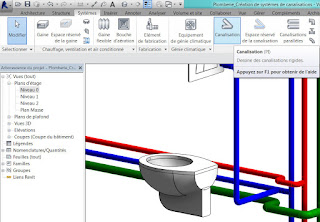

01_Réseau de canalisations inclinées

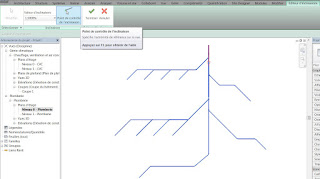

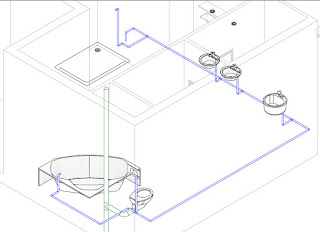

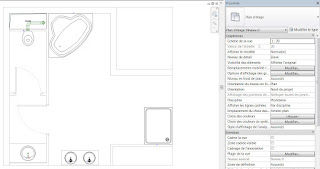

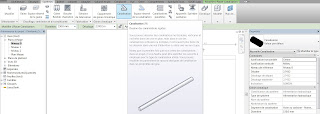

_Vue en plan d'un réseau de canalisations
_Les canalisations sont tracées sans inclinaison

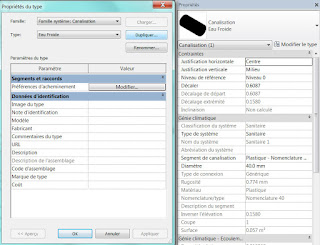

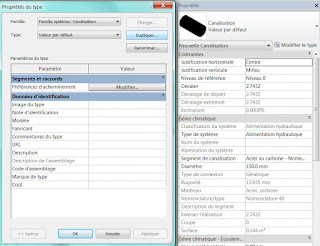

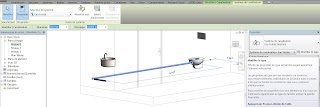

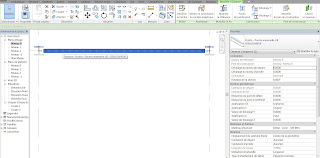

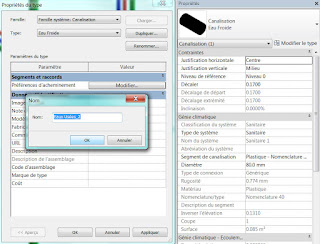

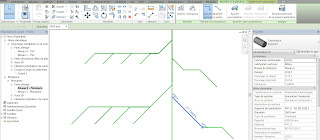

02_Réseau de canalisations inclinées
_Vue en plan
_Le tuyau sélectionné indique qu'il est parallèle au plan de construction

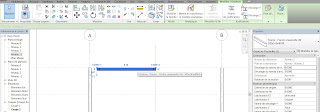

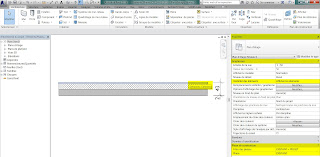

03_Réseau de canalisations inclinées
_Vue en Coupe
_Le tuyau sélectionné indique qu'il est parallèle au plan de construction

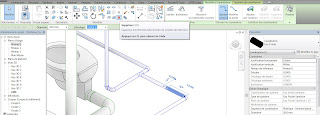

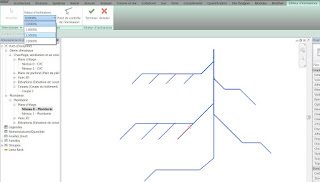

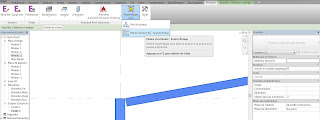

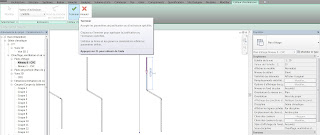

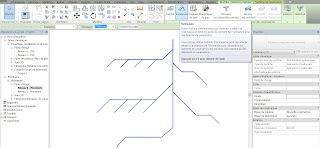

04_Réseau de canalisations inclinées

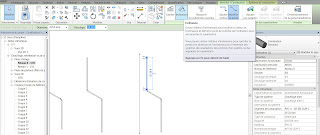

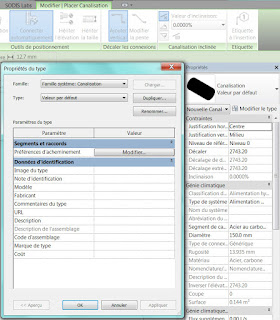

_Utilisation de l'outil Inclinaison
_Sélectionner les canalisations à incliner > Modifier > Inclinaison

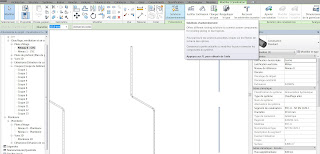

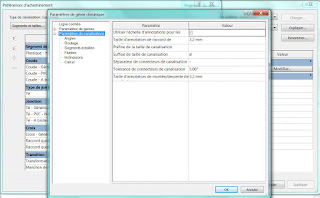

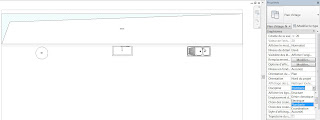

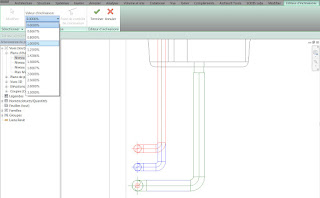

05_Réseau de canalisations inclinées
_Utilisation de l'outil Inclinaison
_Sélectionner les canalisations à incliner > Modifier > Inclinaison

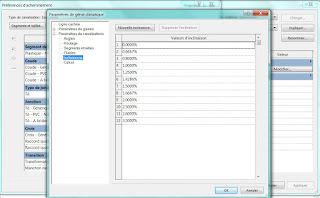

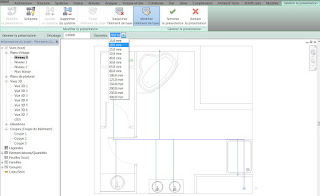

_Editeur d'inclinaison > Choix du % d'inclinaison

06_Réseau de canalisations inclinées
_Utilisation de l'outil Inclinaison
_Sélectionner les canalisations à incliner > Modifier > Inclinaison
_Editeur d'inclinaison > Point de contrôle d'inclinaison
(Cet outils permet de choisir le point de départ de l'inclinaison, la flèche rouge se déplace suivant les clics)

07_Réseau de canalisations inclinées
_Utilisation de l'outil Inclinaison
_Sélectionner les canalisations à incliner > Modifier > Inclinaison
_Editeur d'inclinaison > Point de contrôle d'inclinaison
(Cet outils permet de choisir le point de départ de l'inclinaison, la flèche rouge se déplace suivant les clics)

08_Réseau de canalisations inclinées
_Utilisation de l'outil Inclinaison
_Sélectionner les canalisations à incliner > Modifier > Inclinaison
_Editeur d'inclinaison > Point de contrôle d'inclinaison
(Cet outils permet de choisir le point de départ de l'inclinaison, la flèche rouge se déplace suivant les clics)

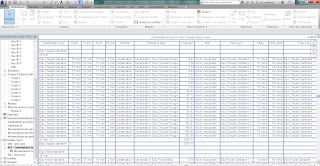

09_Réseau de canalisations inclinées
_Utilisation de l'outil Inclinaison
_Sélectionner les canalisations à incliner > Modifier > Inclinaison
_Editeur d'inclinaison > Point de contrôle d'inclinaison
_Valider

10_Réseau de canalisations inclinées
_Utilisation de l'outil Inclinaison
_Le segment de canalisation est bien incliné

11_Réseau de canalisations inclinées
_Utilisation de l'outil Inclinaison
_Le segment de canalisation est bien incliné

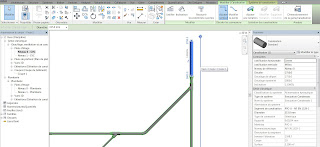

12_Réseau de canalisations inclinées
_Utilisation de l'outil Inclinaison
_Le segment de canalisation est bien incliné

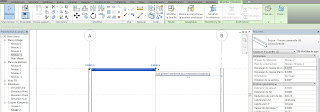

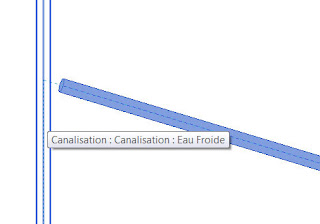

13_Réseau de canalisations inclinées
_Utilisation de l'outil Inclinaison
_Vue en coupe
_Le segment de canalisation est bien incliné

14_Réseau de canalisations inclinées

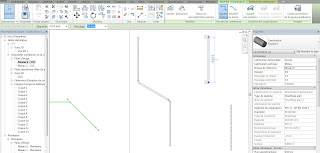

15_Canalisations inclinées avec cassure

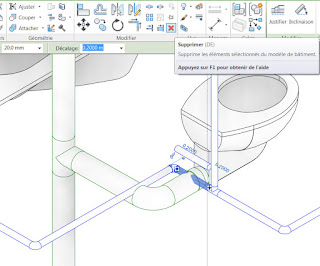

Le but est de relier plusieurs canalisations  décallées en hauteur avec une inclinaison
_Méthode:
> Tracer les différentes canalisations aux différentes altitudes (sans inclinaison)
> Choisir une solution d'acheminement
> Appliquer une inclinaison

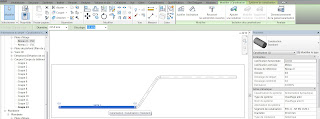

_Le segment en surbrillance bleu est au niveau 0 et sans inclinaison

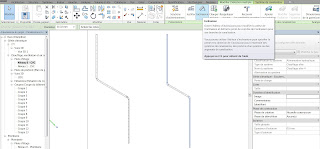

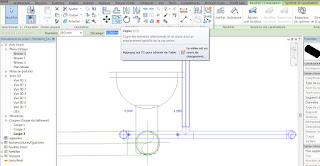

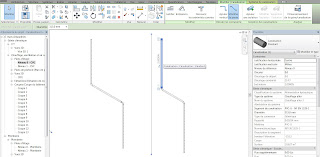

16_Canalisations inclinées avec cassure
_Le segment en surbrillance bleu est au niveau 3000 et sans inclinaison

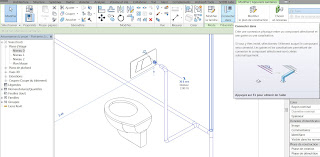

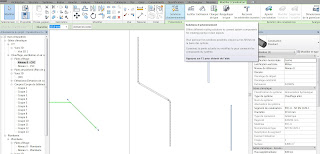

17_Canalisations inclinées avec cassure

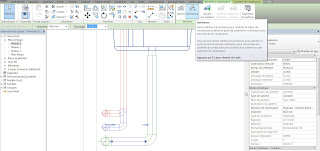

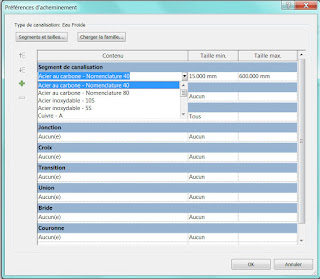

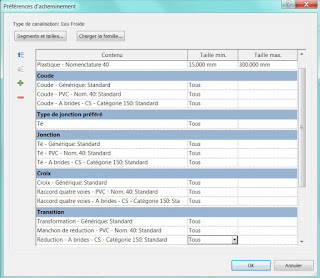

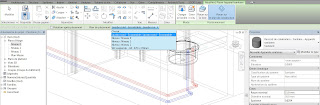

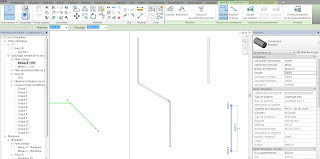

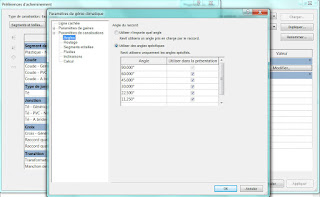

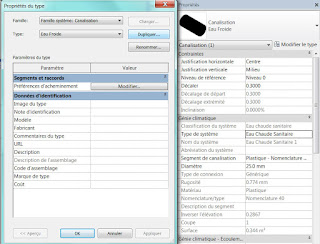

_Modifier canalisation > Solutions d'acheminement...

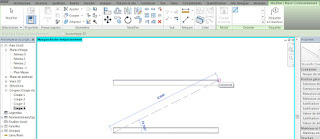

18_Canalisations inclinées avec cassure
_Modifier canalisation > Solutions d'acheminement

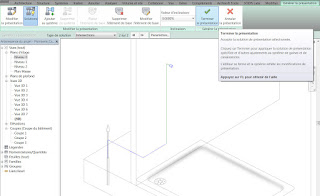

19_Canalisations inclinées avec cassure
_Modifier canalisation > Solutions d'acheminement

_Terminer

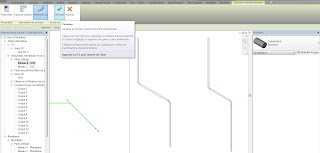

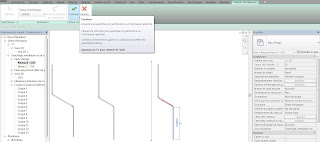

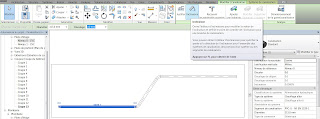

20_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 1
_Dans ce 1er exemple, je choisis la solution de facilité > Je sélectionne les segments d'extrémités...

21_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 1
_Choix de la valeur d'inclinaison
_Terminer

22_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 1
_Le segment en surbrillance bleu est bien incliné à 2%

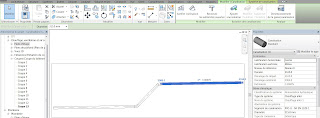

23_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 1
Vue en coupe
_Le segment en surbrillance bleu est bien incliné à 2%...
_Mais Revit a gommer la cassure et lisse la pente de l'ensemble, à 2%

24_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 2
_Le segment en surbrillance bleu est au niveau 0 et sans inclinaison

25_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 2
_Inclinaison affectée à un seul segment à la fois
_Nota, l'outils inclinaison est affecté seulement aux segments d'extrémités

26_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 2
_Inclinaison affectée à un seul segment à la fois

27_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 2
_Inclinaison affectée à un seul segment à la fois
_Terminer

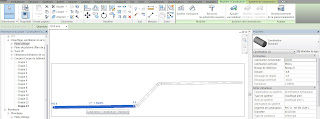

28_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 2
_Vue en coupe

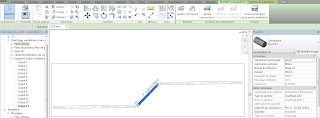

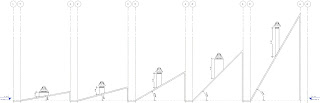

29_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 2
_Vue en coupe

30_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 2
_Vue en coupe

31_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3
Même configuration, mais les segments sont alignés
_Plan

32_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3
_Plan

33_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3
_Plan
_Modifier > Solutions d'acheminement...

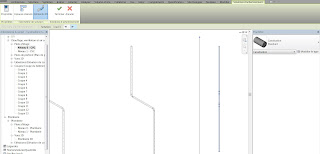

34_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3
_Plan
_Modifier > Solutions d'acheminement

35_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3
_Vue en coupe

36_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3
_Vue en coupe

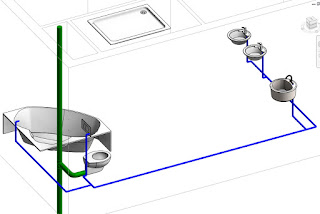

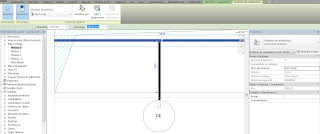

37_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3
_Vue en coupe

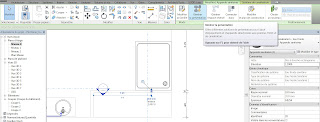

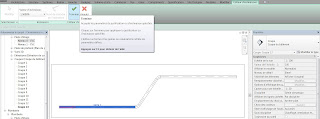

38_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3
_Vue en coupe

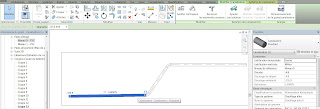

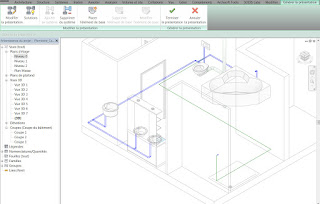

39_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3
_Vue en coupe

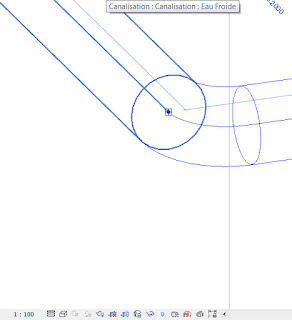

40_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3
_Vue en coupe

41_Canalisations inclinées avec cassure
_Modifier > Inclinaison
Exemple 3

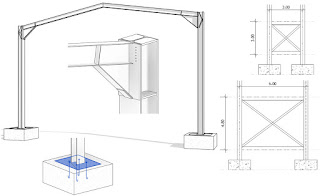

Revit 2015_Structure_Modules Assemblages acier_Pied de poteau_Platine d'extrémité Poutre / Poteau_Contreventement

June 12, 2015, 3:38 pm

≫ Next: Revit 2015_Structure_Construction métallique_Système de poutres

≪ Previous: Revit 2015_MEP_Plomberie_Canalisations_Inclinaison des canalisations

$

0

0

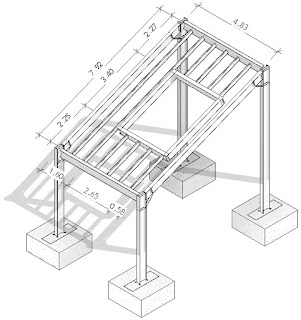

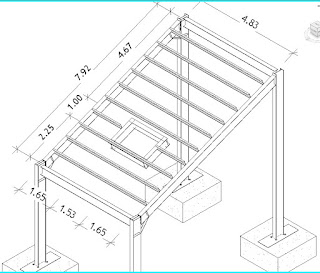

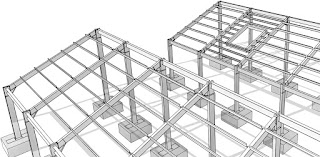

Objectif: explorer les possibilités du module d'assemblage acier pour la construction métallique

_Pour travailler efficacement en structure métallique, il convient au préalable de tracer un quadrillage sur lequel on verrouillera les éléments de structure, ainsi lorsqu'il y aura des modifications la structure s'adaptera

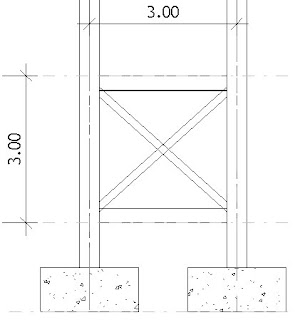

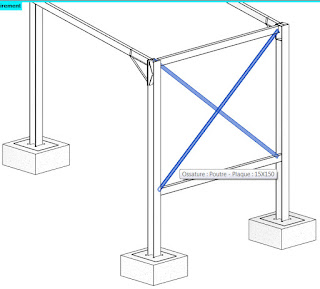

Charpente métallique, Module d'assemblage acier, Contreventement

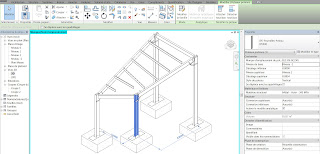

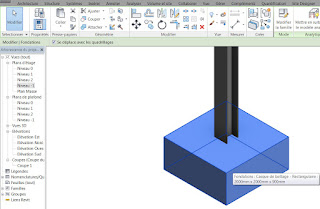

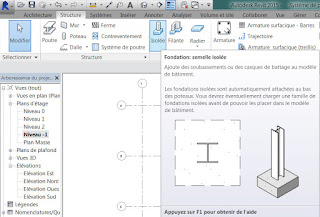

01_Liaisons Poteaux / Fondations
_de 01 à 17
en résumé:

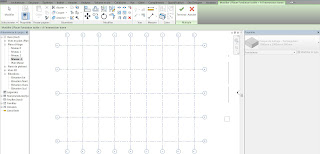

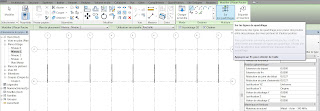

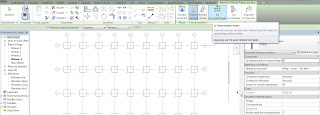

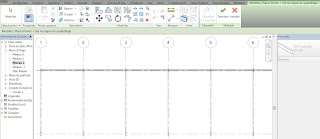

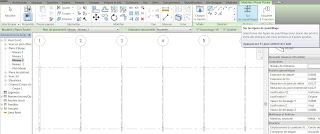

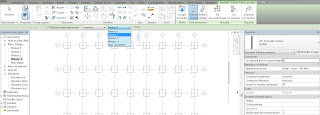

_Verrouiller la structure sur le quadrillage
_Sélectionner la structure > Modules > Assemblages acier > Pied de poteau

02_Liaisons Poteaux / Fondations

03_Liaisons Poteaux / Fondations

_Pour lier un poteau métallique à une fondation:
(en préalable il faut télécharger via la plateforme de souscription Autodesk: les extensions)
_Sélectionner le poteau à lier

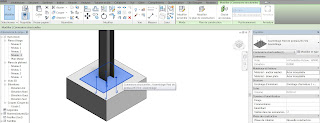

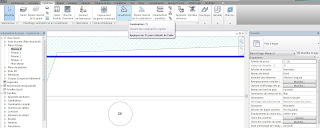

_Modules > Assemblages acier > Pied de poteau

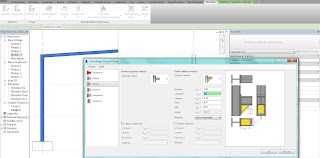

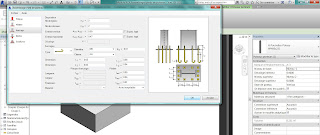

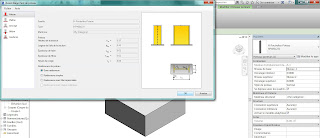

04_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

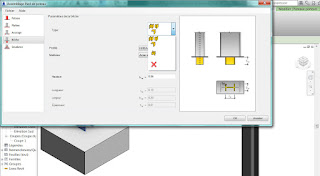

_L'interface permet de choisir la liaison et de la paramétrer

05_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

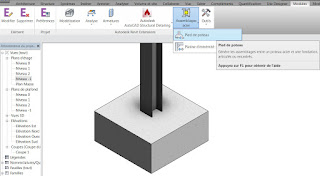

06_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

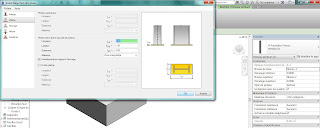

07_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

08_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

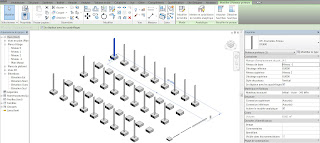

09_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

10_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

 11_Liaisons Poteaux / Fondations

 12_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

 13_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

 14_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

15_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

 16_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

 17_Liaisons Poteaux / Fondations
_Modules > Assemblages acier > Pied de poteau

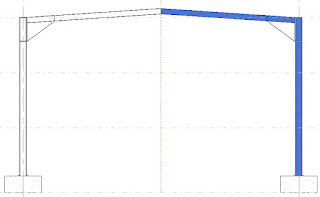

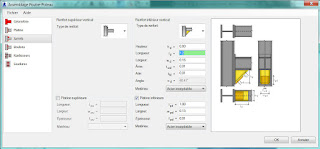

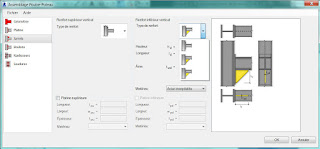

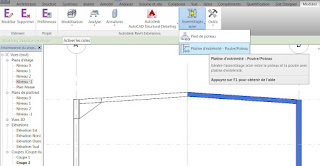

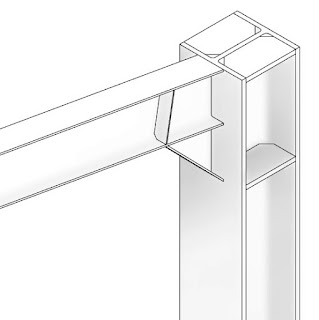

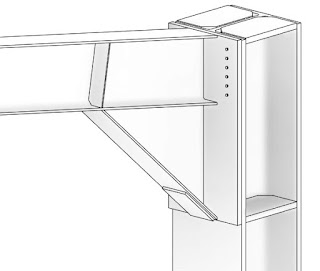

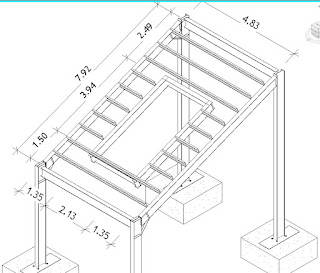

 18_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
de 18 à 30
en résumé: Ferme basée sur plan de construction
Préalable: verrouiller les poteaux sur le quadrillage

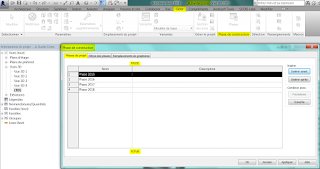

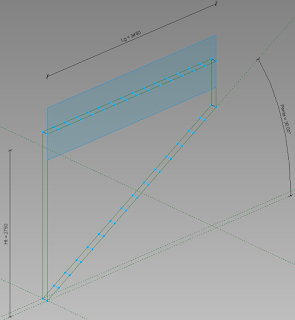

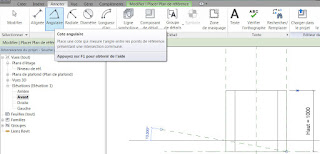

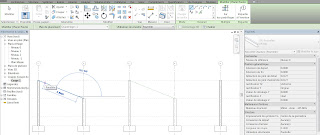

_Tracer des plans de construction suivant la pente de toiture
_Aligner / verrouiller la poutre sur le quadrillage et sur le plan de construction

 19_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
_Vue en plan > Tracer une coupe ou élévation pour le travail

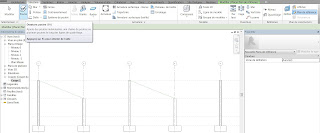

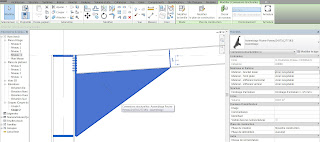

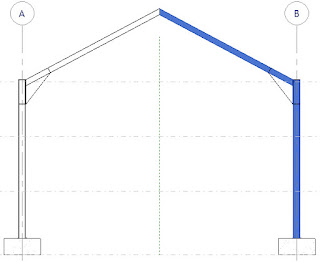

20_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
Les poutres ont la particularité de pouvoir s'incliner suivant les coordonnées de chaque extrémité, mais il y a d'autres procédures...

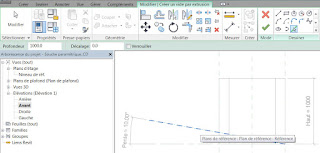

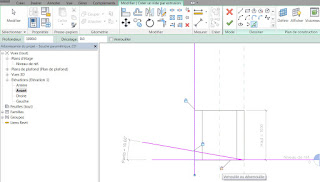

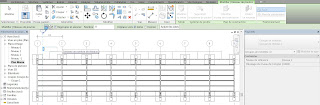

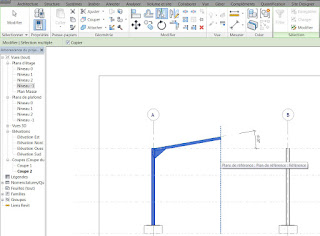

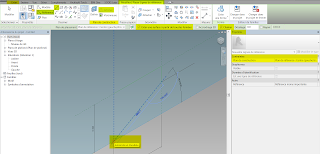

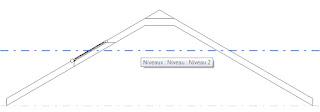

_Vue en coupe, dans cet exemple j'utilise des plans de construction

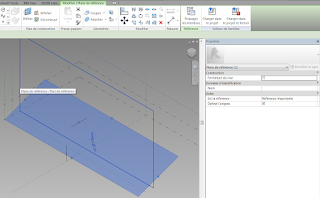

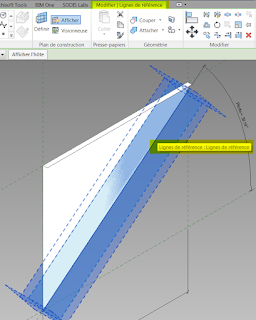

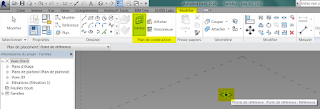

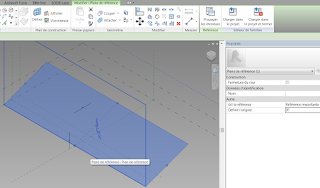

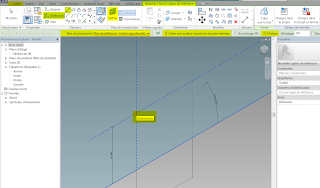

_Tracer des plans de référence pour recevoir les poutres

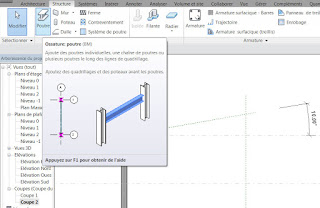

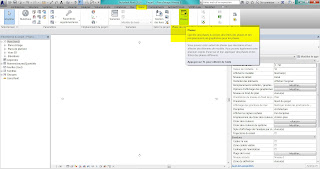

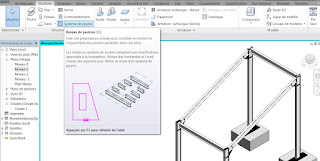

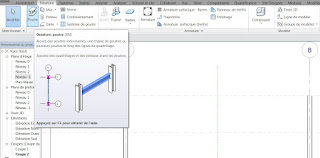

 21_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
_Structure > Poutres...

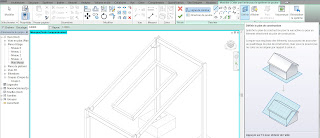

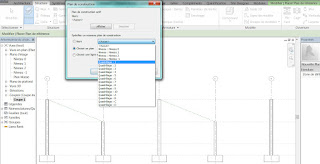

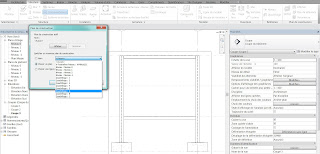

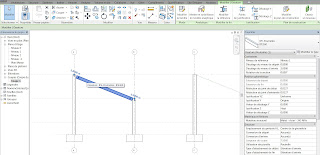

 22_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
_Structure > Poutres
_Choisir une famille adaptée

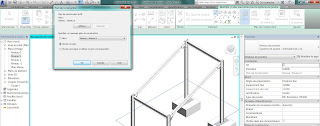

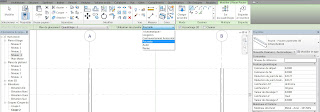

_Définir le plan de placement > ici quadrillage 2...

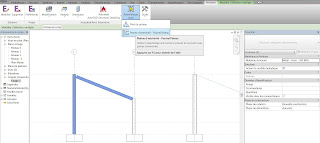

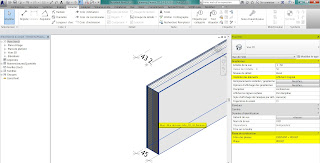

 23_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
_Structure > Poutres
_Choisir une famille adaptée
_Définir le plan de placement > ici quadrillage 2

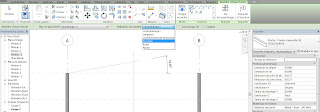

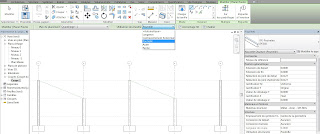

_Utilisation structurelle > ici poutrelle...

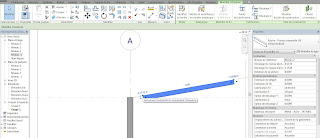

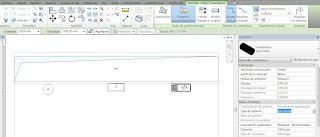

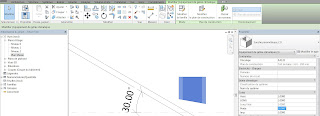

 24_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
_Structure > Poutres
_Choisir une famille adaptée
_Définir le plan de placement > ici quadrillage 2
_Utilisation structurelle > ici poutrelle

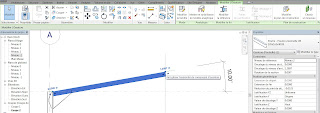

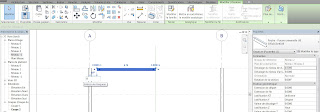

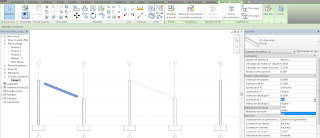

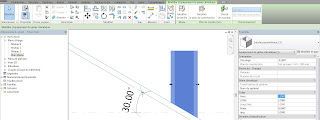

_Aligner la poutre suivant le plan de référence, sans se préoccuper des extrémités...

 25_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
_Structure > Poutres
_Choisir une famille adaptée
_Définir le plan de placement > ici quadrillage 2
_Utilisation structurelle > ici poutrelle
_Aligner la poutre suivant le plan de référence, sans se préoccuper des extrémités...

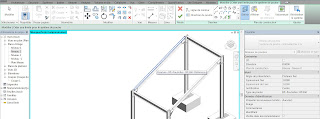

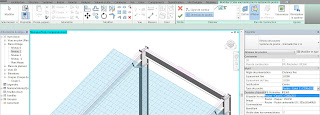

Vue 3D

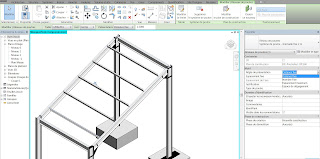

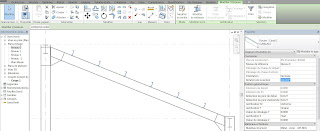

26_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
_Structure > Poutres

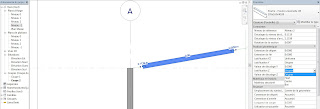

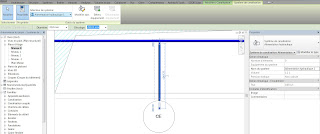

_Aligner la poutre suivant le plan de référence
_Justification Z de la poutrelle sur le plan de référence > Haut

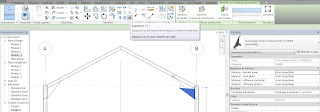

 27_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
_Structure > Poutres
_Aligner la poutre suivant le plan de référence
_Justification Z de la poutrelle sur le plan de référence > Bas

 28_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
_Structure > Poutres
_Aligner la poutre suivant le plan de référence
_Justification Z de la poutrelle sur le plan de référence > Origine

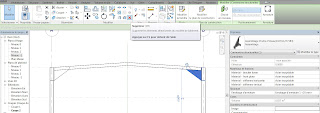

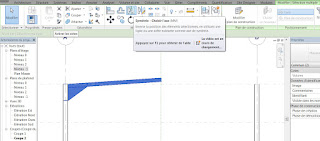

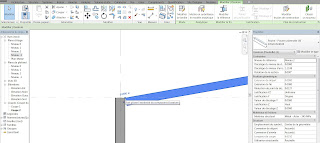

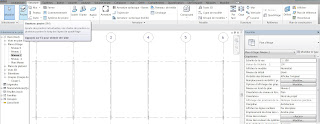

 29_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres

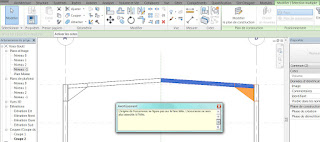

_Structure > Poutres
_Ajustement de la poutrelle sur le poteau
_Faire glisser le point d'extrémité vers le poteau...

 30_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
Construction des poutres
_Structure > Poutres
_Ajustement de la poutrelle sur le poteau

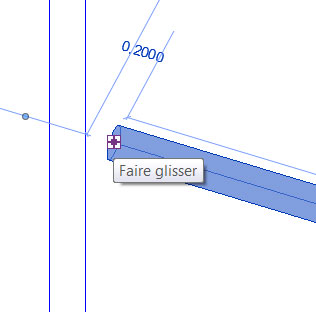

_Faire glisser le point d'extrémité vers le poteau

 31_Assemblages_Platine d'extrémité Poutre / Poteau
de 31 à 47
en résumé:
_Sélectionner lepoteau et la poutre
_Modules > Assemblages acier > Platine d'extrémité Poteau / Poutre
Construction des poutres
_Structure > Poutres
_Liaison: Poteau / Poutre

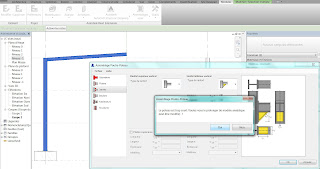

_Sélectionner Poteau & Poutre > Modules > Assemblages acier > Platine d'extrémité Poteau / Poutre

 32_Assemblages_Platine d'extrémité Poutre / Poteau
Construction des poutres
_Structure > Poutres
_Liaison: Poteau / Poutre
_Modules > Assemblages acier > Platine d'extrémité Poteau / Poutre

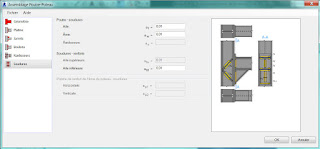

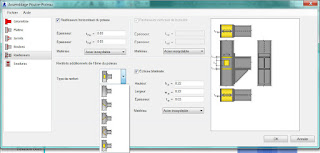

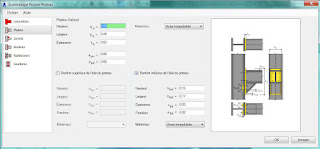

L'interface de liaison Poteau / Poutre

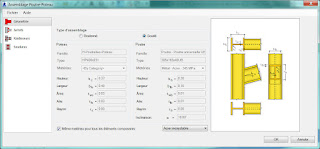

 33_Assemblages_Platine d'extrémité Poutre / Poteau
Construction des poutres
_Structure > Poutres
L'interface de liaison Poteau / Poutre

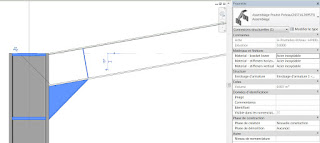

 34_Assemblages_Platine d'extrémité Poutre / Poteau

 35_Assemblages_Platine d'extrémité Poutre / Poteau

 36_Assemblages_Platine d'extrémité Poutre / Poteau
Construction des poutres
_Structure > Poutres
L'interface de liaison Poteau / Poutre

 37_Assemblages_Platine d'extrémité Poutre / Poteau

 38_Assemblages_Platine d'extrémité Poutre / Poteau
Construction des poutres
_Structure > Poutres
L'interface de liaison Poteau / Poutre

39_Assemblages_Platine d'extrémité Poutre / Poteau

 40_Assemblages_Platine d'extrémité Poutre / Poteau
Construction des poutres
_Structure > Poutres
L'interface de liaison Poteau / Poutre

 41_Assemblages_Platine d'extrémité Poutre / Poteau
Construction des poutres
_Structure > Poutres
L'interface de liaison Poteau / Poutre

 42_Assemblages_Platine d'extrémité Poutre / Poteau
Construction des poutres
_Structure > Poutres
L'interface de liaison Poteau / Poutre

 43_Assemblages_Platine d'extrémité Poutre / Poteau
Construction des poutres
_Structure > Poutres
L'interface de liaison Poteau / Poutre

 44_Assemblages_Platine d'extrémité Poutre / Poteau

 45_Assemblages_Platine d'extrémité Poutre / Poteau
Construction des poutres
_Structure > Poutres
L'interface de liaison Poteau / Poutre

 46_Assemblages_Platine d'extrémité Poutre / Poteau
Construction des poutres
_Structure > Poutres
L'interface de liaison Poteau / Poutre

 47_Assemblages_Platine d'extrémité Poutre / Poteau

 48_Assemblages_Platine d'extrémité Poutre / Poteau
Construction de la demie ferme
_Structure > Poutres
_Sélectionner le point d'extrémité de la poutrelle et glisser jusqu'a l'intersection du plan de référence axe vertical de la ferme et plan de référence de la ferme...

 49_Assemblages_Platine d'extrémité Poutre / Poteau
Construction de la demie ferme
_Structure > Poutres
_Sélectionner le point d'extrémité de la poutrelle et glisser jusqu'a l'intersection du plan de référence axe vertical de la ferme et plan de référence de la ferme

 50_Assemblages_Platine d'extrémité Poutre / Poteau
Construction de la demie ferme
En surbrillance bleu: la demie ferme

 51_Assemblages_Platine d'extrémité Poutre / Poteau
Construction de la demie ferme
En surbrillance bleu: la demie ferme
_Symétrie par rapport au plan de référence vertical
(dans cet exemple j'ai supprimé le poteau B)

52_Assemblages_Platine d'extrémité Poutre / Poteau
Construction de la ferme

 53_Assemblages_Platine d'extrémité Poutre / Poteau
Ferme
de 53 à 61
en résumé: Poutres inclinées depuis les propriétés
Préalable: verrouiller les poteaux sur le quadrillage
_Sélectionner une poutre clic sur l'extrémité ou propriétés > Modifier les coordonnées d'inclinaison
Utilisation des coordonnées d'inclinaison des poutrelles, à la place des plans de construction
_Structure > Poutres...

 54_Assemblages_Platine d'extrémité Poutre / Poteau
Utilisation des coordonnées d'inclinaison des poutrelles
_Choix du plan de placement > ici quadrillage 3...

 55_Assemblages_Platine d'extrémité Poutre / Poteau
Utilisation des coordonnées d'inclinaison des poutrelles
_Choix du plan de placement > ici quadrillage 3
_Choix de l'utilisation structurelle > ici poutrelle...

 56_Assemblages_Platine d'extrémité Poutre / Poteau
Utilisation des coordonnées d'inclinaison des poutrelles
_Utiliser le niveau pour placer la poutrelle

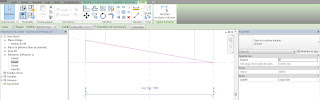

 57_Assemblages_Platine d'extrémité Poutre / Poteau
Utilisation des coordonnées d'inclinaison des poutrelles
_Utiliser le niveau pour placer la poutrelle
_Ajuster la longueur

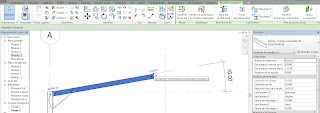

 58_Assemblages_Platine d'extrémité Poutre / Poteau
Utilisation des coordonnées d'inclinaison des poutrelles
_Utiliser le niveau pour placer la poutrelle
_Ajuster la longueur

 59_Assemblages_Platine d'extrémité Poutre / Poteau
Utilisation des coordonnées d'inclinaison des poutrelles
_Utiliser le niveau pour placer la poutrelle
_Ajuster la longueur

 60_Assemblages_Platine d'extrémité Poutre / Poteau
Utilisation des coordonnées d'inclinaison des poutrelles
_Utiliser le niveau pour placer la poutrelle
_Ajuster la longueur

 61_Assemblages_Platine d'extrémité Poutre / Poteau
Utilisation des coordonnées d'inclinaison des poutrelles
_Depuis la poutrelle ou ses propriétés règler les décalages Début / Fin

 62_Assemblages_Platine d'extrémité Poutre / Poteau
Particularité des assemblages
de 62 à 74
en résumé: si la pente change, il faut refaire l'assemblage
_Ajout d'un assemblage Poutre / Poteau
_Modules > Assemblages acier > Platine d'extrémité Poutre / Poteau

 63_Assemblages_Platine d'extrémité Poutre / Poteau
_Ajout d'un assemblage Poutre / Poteau
_Modules > Assemblages acier > Platine d'extrémité Poutre / Poteau
L'interface de choix et paramétrage des assemblages...

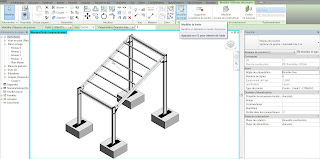

 64_Assemblages_Platine d'extrémité Poutre / Poteau
_Ajout d'un assemblage Poutre / Poteau
_Modules > Assemblages acier > Platine d'extrémité Poutre / Poteau
_Message d'avertissement > le poteau va être alongé
(actuellement le sommet du poteau règne avec le niveau d'étage...)

65_Assemblages_Platine d'extrémité Poutre / Poteau
_Ajout d'un assemblage Poutre / Poteau

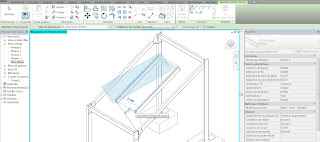

_Modules > Assemblages acier > Platine d'extrémité Poutre / Poteau
_Le poteau dépasse légèrement le niveau, il faut en tenir compte à la conception

 66_Assemblages_Platine d'extrémité Poutre / Poteau
_Construction de la demie ferme par symétrie
_Sélection de la poutre et de l'assemblage > Symétrie...

 67_Assemblages_Platine d'extrémité Poutre / Poteau
_Construction de la demie ferme par symétrie
_Message d'erreur pour l'assemblage > l'assemblage est représenté, mais il n'est pas fonctionnel > le poteau de droite n'a pas servit pour la construction...

 68_Assemblages_Platine d'extrémité Poutre / Poteau
_Construction de la demie ferme par symétrie
_Suppression du poteau et de l'assemblage de droite ...

 69_Assemblages_Platine d'extrémité Poutre / Poteau
_Construction de la demie ferme par symétrie
_Modules > Assemblages acier > Platine d'extrémité Poutre / Poteau

 70_Assemblages_Platine d'extrémité Poutre / Poteau
_Construction de la demie ferme par symétrie
_Modules > Assemblages acier > Platine d'extrémité Poutre / Poteau
L'interface de choix et paramétrage des assemblages

 71_Assemblages_Platine d'extrémité Poutre / Poteau
_Construction de la demie ferme par symétrie
La demie ferme terminée

 72_Assemblages_Platine d'extrémité Poutre / Poteau
Gestion des assemblages lors du changement de pente
_Il faut redéfinir l'assemblage en cas de changement de pente

 73_Assemblages_Platine d'extrémité Poutre / Poteau
Gestion des assemblages lors du changement de pente
_Il faut redéfinir l'assemblage en cas de changement de pente

 74_Assemblages_Platine d'extrémité Poutre / Poteau

 75_Longerons et contreventements
de 75 à 95
en résumé:
_A_Contraindre les longerons aux poteaux avec Modifier référence de fin
_B_Verrouiller les longerons sur un plan de niveau
_C_Contraindre les contreventements aux longerons avec Modifier référence de fin

 76_Longerons et contreventements
_Structure > Poutre
_Choix de la justification Z > ici Haut
_Eventuellement, décalage par rapport au niveau
_Alignement / Verrouillage sur le quadrillage

 77_Longerons et contreventements
_Structure > Poutre
_Modifier ossature > Modifier la référence
(Justification des extrémités de la poutre par raport aux poteaux)
La justification des poutres sur les poteaux permet de s'adapter aux changements de trames entre poteaux

78_Longerons et contreventements
_Structure > Poutre
_Modifier ossature > Modifier la référence
(Justification des extrémités de la poutre par rapport aux poteaux)
_Propriétés > Réduction du joint du début > 0.025
_Le poteau est entouré de pointillés bleu...

 79_Longerons et contreventements
_Structure > Poutre
_Modifier ossature > Modifier la référence
(Justification des extrémités de la poutre par rapport aux poteaux)
_Propriétés > Réduction du joint du début > 0.025
_Sur le poteau en surbrillance bleu, la face de référence pour la justification de la poutre

 80_Longerons et contreventements
_Structure > Poutre
_Modifier ossature > Modifier la référence
(Justification des extrémités de la poutre par rapport aux poteaux)
_Propriétés > Réduction du joint du début > 0.025
_La poutre est bien à 0.025 de la face du poteau

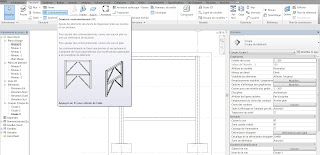

 81_Longerons et contreventements
Contreventements
_Structure > Contreventement...

 82_Longerons et contreventements
Contreventements

 83_Longerons et contreventements
Contreventements
_Choix du plan de construction > ici quadrillage A

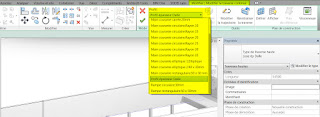

84_Longerons et contreventements

Contreventements

_Choix d'une famille de contreventement

85_Longerons et contreventements

Contreventements

_Choix d'une famille de contreventement

86_Longerons et contreventements
Contreventements
Pour que les contreventements suivent la structure, ils doivent être verrouillés dessus avec l'outil Modifier la référence / Modifier la fin

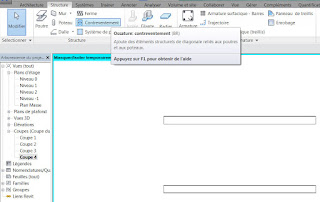

 87_Longerons et contreventements
Pour cet exemple, j'ai isolé les longerons, car l'outil Modifier référence (pour attacher les contrventementsaux poteaux et longerons, privilégiai les poteaux, de sorte que les contreventements n'étaient pas contraints dans l'autre sens
_Structure > Contreventement...

 88_Longerons et contreventements
_Structure > Contreventement
_Ligne...

 89_Longerons et contreventements
_Structure > Contreventement
_Ligne > Choisir les points d'intersection pour l'accroche

 90_Longerons et contreventements
_Structure > Contreventement
_Modifier la référence de fin...

91_Longerons et contreventements
_Structure > Contreventement
_Modifier la référence de fin
_Choisir la référence de fin

 92_Longerons et contreventements
_Structure > Contreventement
_Modifier la référence de fin
_Choisir la référence de fin

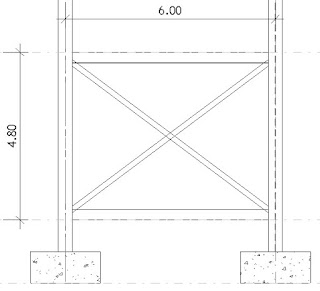

 93_Longerons et contreventements
_Vérifier

 94_Longerons et contreventements
_Vérifier

95_Longerons et contreventements
_Vérifier

Revit 2015_Structure_Construction métallique_Système de poutres

June 26, 2015, 12:57 pm

≫ Next: Revit 2016_MEP_Plomberie_Canalisations_Nomenclatures des canalisations

≪ Previous: Revit 2015_Structure_Modules Assemblages acier_Pied de poteau_Platine d'extrémité Poutre / Poteau_Contreventement

$

0

0

Objectif: Utiliser les systèmes de poutres en charpente métallique

00_

 01_Quadrillage,
_Le quadrillage sert à placer les poteaux

 02_Outil "Sur les quadrillages"
_Les semelles isolées peuvent s'aligner sur le quadrillage...

 03_Outil "Sur les quadrillages"
_L'outil "Sur les quadrillages" permet de choisir pour un élément donné, les intersections ou ils seront placés

 04_Outil "Sur les quadrillages"
_Dans ce cas toutes les intersections sont sélectionnées...

 05_Outil "Sur les quadrillages"
_Les semelles isolées sont réparties sur les intersections sélectionnées du quadrillage

 06_Outil "Sur les quadrillages"
_Même opération pour les poteaux
(Les poteaux sont de 2 hauteurs différentes > R+1 & R+2)
(Dans ce cas il y a une trame sur deux qui monte au niveau 2)
_Structure > Poteau > Poteau Porteur...

 07_Outil "Sur les quadrillages"
_Structure > Poteau > Poteau Porteur
_Sélectionner toutes les trames verticales

 08_Outil "Sur les quadrillages"
_Structure > Poteau > Poteau Porteur
_Sélectionner les trames horizontales > 1 / 2

 09_Outil "Sur les quadrillages"
Lorsqu'un élément est lié au qudrillage, (le poteau sélectionné, > il y a une coche pour "se déplace avec le quadrillage")

 10_Outil "Sur les quadrillages"
_Ajout des lignes de poteaux porteurs de hauteur R+1

 11_Outil "Sur les quadrillages"
_Ajout des lignes de poteaux porteurs de hauteur R+1
_Paramétrage > Hauteur > Niveau 1

 12_Outil "Sur les quadrillages"
_Ajout des lignes de poteaux porteurs de hauteur R+1
_Paramétrage > Hauteur > Niveau 1
_aux intersections des trames...

 13_Outil "Sur les quadrillages"
_Ajout des lignes de poteaux porteurs de hauteur R+1
_Paramétrage > Hauteur > Niveau 1
_aux intersections des trames > Sélection des trames...

 14_Outil "Sur les quadrillages"
_Ajout des lignes de poteaux porteurs de hauteur R+1

 15_Pose des poutres
_Ajout de plan de référence comme esquisse de pose des poutres...

 16_Pose des poutres
_Ajout de plan de référence comme esquisse de pose des poutres

 17_Pose des poutres
_Structure > Poutres...

18_Pose des poutres
_Structure > Poutres...
_Choix du plan de construction...

 19_Pose des poutres
_Structure > Poutres...
_Choix de l'utilisation structurelle > Poutrelle...

 20_Pose des poutres
_Structure > Poutres...
_Sélection parallèle du plan de référence pour placer la poutre

 21_Pose des poutres
_Structure > Poutres...
_Justification de la poutre > Bas...

 22_Pose des poutres
_Structure > Poutres...
_La poutre est accrochée aux poteaux

 23_Assemblage Poutre / Poteau
_Modules > Assemblages acier > Platine d'extrémité Poutre / Poteau

 24_Assemblage Poutre / Poteau
_Modules > Assemblages acier > Platine d'extrémité Poutre / Poteau

 25_Assemblage Poteau / Fondation
_Modules > Assemblages acier > Pied de poteau

 26_Assemblage Poteau / Fondation
_Modules > Assemblages acier > Pied de poteau

 27_Type de liaison Poutre / Poteau

 28_Les fermes avant la pose des poutres transversales

 29_Poutres transversales du niveau 2
_Structure > Poutre...

 30_Poutres transversales du niveau 2
_Structure > Poutre
_Sur les quadrillages
_Plan de placement > Niveau 2

 31_Poutres transversales du niveau 2
_Structure > Poutre
_Sur les quadrillages
_Plan de placement > Niveau 2
_Terminer

 32_Poutres transversales du niveau 2

 33_Poutres transversales du niveau 1

 34_Poutres transversales du niveau 1
_Sur les quadrillages
_Plan de placement > Niveau 1
_Utilisation structurelle > Poutrelle

 35_Poutres transversales du niveau 1
_Sur les quadrillages
_Plan de placement > Niveau 1
_Utilisation structurelle > Poutrelle
_Terminer

 36_Les fermes et les poutres transversales

 37_Système de poutres / Réseau de poutres
Un système de poutres ou réseau de poutres, consiste à créer un réseau de poutres avec des limites déterminées
Pour que le système soit le plus maléable possible on utilisera l'outil "Choisir des supports", qui permet de caler les limites du système sur des éléments de charpente > La charpente étant liée au quadrillage, pour modifier toute la chaine, il suffit de modifier le quadrillage
_Structure > Système de poutres / Réseau de poutres...

 38_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Choix du plan de construction...

 39_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Choix du plan de construction...

 40_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Choix du plan de construction...

 41_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Choix du plan de construction > en bleu
_Choix des supports...

 42_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Choix des supports > en magenta l'esquisse de la limite  du système...

 43_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Choix des supports > en magenta l'esquisse de la limite  du système
_Choix de la direction des poutres

 44_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Choix des supports > en magenta l'esquisse de la limite  du système
_Choix de la direction des poutres
_Choix du type de poutre...

 45_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Choix des supports > en magenta l'esquisse de la limite  du système
_Choix de la direction des poutres
_Choix du type de poutre
_Terminer

 46_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Paramétrage du système > Répartition des poutres

 47_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Paramétrage du système > Répartition des poutres

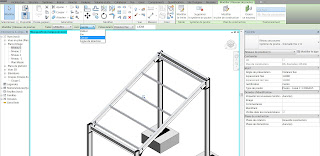

 48_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Paramétrage du système > Répartition des poutres

 49_Système de poutres / Réseau de poutres
_Structure > Système de poutres / Réseau de poutres...
_Paramétrage du système > Répartition des poutres

 50_Système de poutres / Réseau de poutres
_Justification des poutres

 51_Système de poutres / Réseau de poutres
_Justification des poutres

 52_Système de poutres / Réseau de poutres
_Justification des poutres

 53_Système de poutres / Réseau de poutres
_Justification des poutres

 54_Système de poutres / Réseau de poutres
_Justification des poutres

 55_Système de poutres / Réseau de poutres
_Justification des poutres

 56_Système de poutres / Réseau de poutres
_Justification des poutres

 57_Système de poutres / Réseau de poutres
_Répétition du réseau / système de poutres...

 58_Système de poutres / Réseau de poutres
_Répétition du système de poutres
_Modifier > Réseau linéaire

 59_Système de poutres / Réseau de poutres
_Répétition du système de poutres
_Modifier > Réseau linéaire

60_Système de poutres / Réseau de poutres
_Répétition du système de poutres
_Modifier > Réseau linéaire

 61_Système de poutres / Réseau de poutres
_Répétition du système de poutres
_Modifier > Réseau linéaire

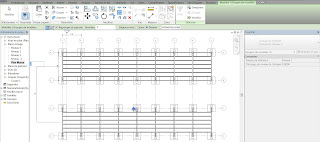

 62_Système de poutres / Réseau de poutres
_Répétition du système de poutres
_Modifier > Réseau linéaire

63_Système de poutres / Réseau de poutres

 64_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre

 65_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...

 66_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...

67_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...
Revit construit la trémie, mais il n'y a pas d'ossature périphérique...

 68_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...
_Avant de modifier ou de construire un système de poutres, il faut également prévoir les ossatures pour les trémies
(L'ossature de la trémie servira de support au système de poutres)

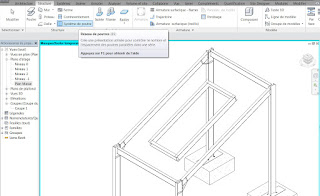

 69_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...
_Avant de modifier ou de construire un système de poutres, il faut également prévoir les ossatures pour les trémies
(L'ossature de la trémie servira de support au système de poutres)
_Structure > Réseau de poutres...

 70_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...
_Structure > Réseau de poutres
_Choix du plan de construction...

 71_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...
_Structure > Réseau de poutres
_Choix du plan de construction...

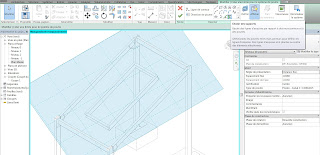

 72_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...
_Structure > Réseau de poutres
_Choix du plan de construction
_Choix des supports...

 73_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...
_Structure > Réseau de poutres
_Choix des supports
_Choix du sens de portée...

 74_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...
_Structure > Réseau de poutres
_Choix du sens de portée
_Paramétrage des poutres

 75_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...
_Structure > Réseau de poutres
_Paramétrage des poutres

 76_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre...
_Structure > Réseau de poutres
_Justification des poutres

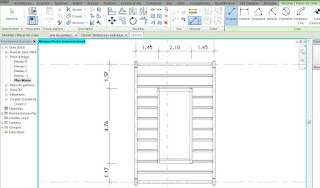

 77_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre
_Modification du chevêtre > Le système de poutres est dépendant

 78_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre
_Modification du chevêtre > Le système de poutres est dépendant

 79_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre
_Modification du chevêtre > Le système de poutres est dépendant

 80_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre
_Modification du chevêtre > Le système de poutres est dépendant

 81_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre
_Modification du chevêtre > Le système de poutres est dépendant

 82_Système de poutres / Réseau de poutres
_Mise en place d'un chevêtre
_Modification du chevêtre > Le système de poutres est dépendant

 83_Influence du poteau sur le reste de la charpente

84_Influence du poteau sur le reste de la charpente

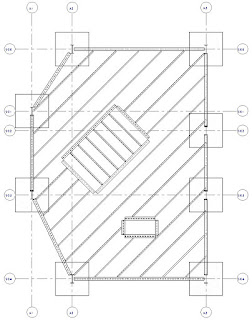

 85_Modification du quadrillage = Modification de la structure

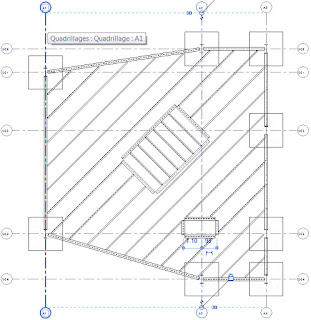

86_Modification du quadrillage = Modification de la structure

87_

Revit 2016_MEP_Plomberie_Canalisations_Nomenclatures des canalisations

August 8, 2015, 9:22 am

≫ Next: Revit 2016_Famille_Souche de toiture paramétrique_Apprentissage des familles

≪ Previous: Revit 2015_Structure_Construction métallique_Système de poutres

$

0

0

Objectif: Extraire les nomenclatures des canalisations et des raccords

Lien vers le tutorial de base: Revit MEP Plomberie

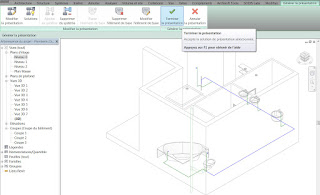

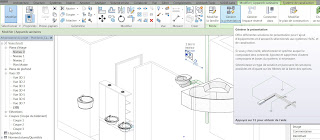

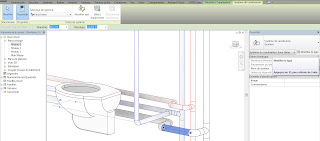

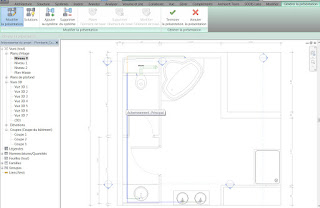

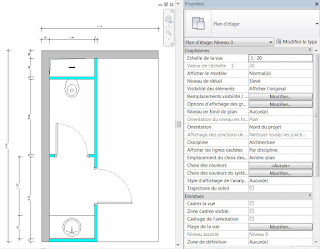

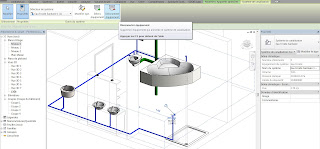

01_Base à partir de laquelle je vais extraire les nomenclatures

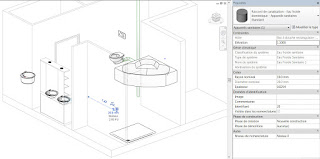

02_Utilisation du navigateur du système pour visualiser les différents systèmes de canalisations
_Vue > Interface utilisateur > Cocher Navigateur du système

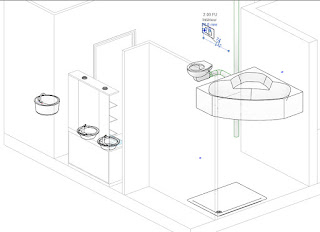

 03_Navigateur du système
_Dans le navigateur du système, les canalisations sont classées par systèmes, ici: Eau Chaude, Eau Froide et Sanitaire / Eaux usées
_En surbrillance > Eau Chaude

 04_Navigateur du système
_Dans le navigateur du système, les canalisations sont classées par systèmes, ici: Eau Chaude, Eau Froide et Sanitaire / Eaux usées
_En surbrillance > Eau Froide

 05_Navigateur du système
_Dans le navigateur du système, les canalisations sont classées par systèmes, ici: Eau Chaude, Eau Froide et Sanitaire / Eaux usées
_En surbrillance > Eaux usées

 06_Nomenclature des canalisations
Les nomenclatures de canalisations comprennent seulement les parties droites des tuyaux, les coudes et les raccords font l'objet d'une nomenclature dédiée > Nomenclature des raccords de canalisation
_Vue > Nomenclature/Quantités >...

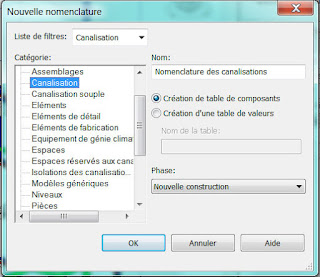

 07_Nomenclature des canalisations
_Vue > Nomenclature/Quantités > Canalisations

 08_Nomenclature des canalisations
_Vue > Nomenclature/Quantités > Canalisations

 09_Nomenclature des canalisations
_Classement par type de système (Eau Chaude, Eau Froide, Eau usée, et Diamètre)
_Calcul des longueurs, peu servir pour le métré, mais également pour un pré calcul du poids au m/l lorsque les tuyaux doivent être suspendus à une structure

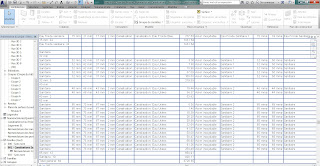

 10_Nomenclature des canalisations
_Classement par type de système (Eau Chaude, Eau Froide, Eau usée, et Diamètre)
_Calcul des longueurs, peu servir pour le métré, mais également pour un pré calcul du poids au m/l lorsque les tuyaux doivent être suspendus à une structure

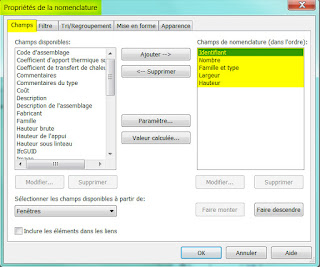

 11_Nomenclature des canalisations
_Champs

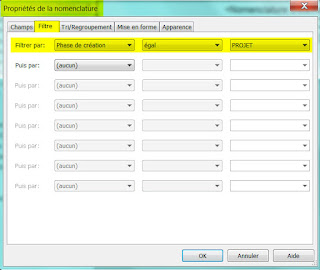

 12_Nomenclature des canalisations
_Filtre > aucun

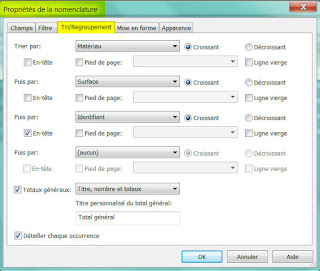

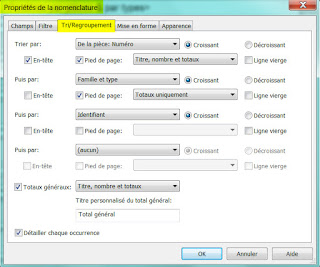

_Tri/Regroupement

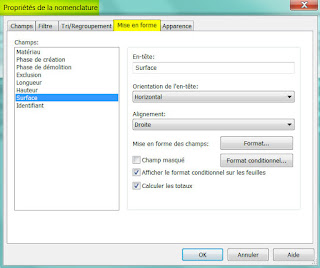

 13_Nomenclature des canalisations

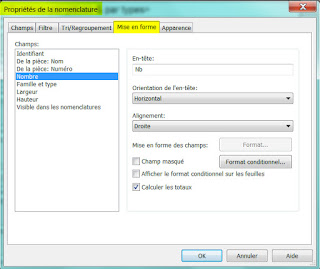

_Mise en forme

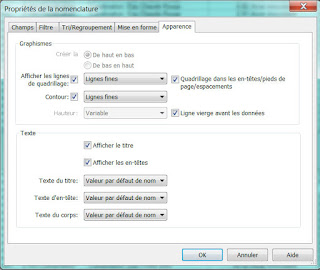

 14_Nomenclature des canalisations
_Apparence

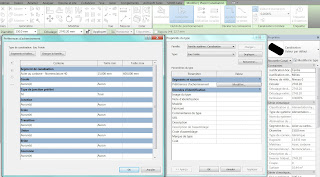

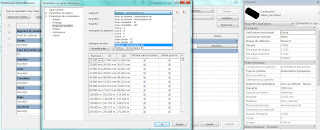

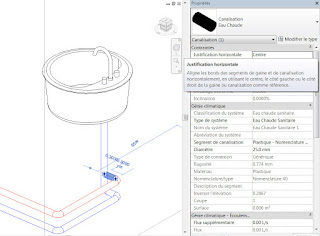

 15_Nomenclature des canalisations
_Propriétés d'un tuyau > Informations qui servent à classer et identifier tel ou tel tuyau pour pouvoir l'intégrer dans la nomenclature

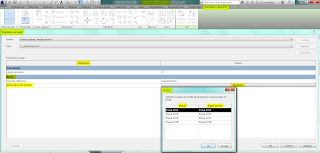

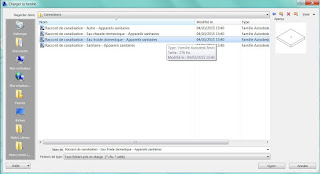

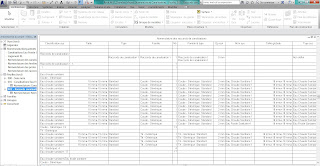

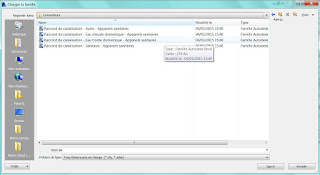

 16_Nomenclature des raccords de canalisation

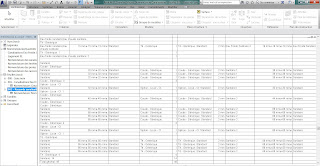

 17_Nomenclature des raccords de canalisation

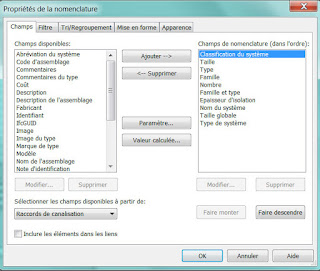

 18_Nomenclature des raccords de canalisation
_Champs

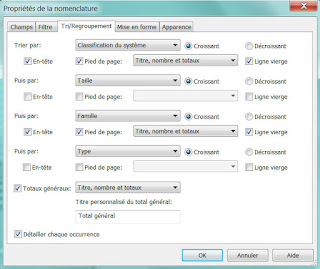

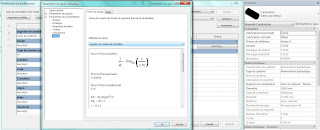

 19_Nomenclature des raccords de canalisation
_Filtre > aucun
_Tri/Regroupement

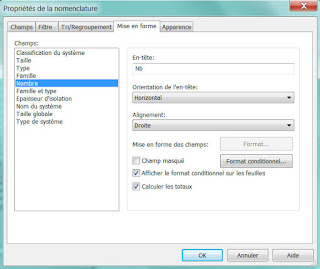

 20_Nomenclature des raccords de canalisation
_Mise en forme

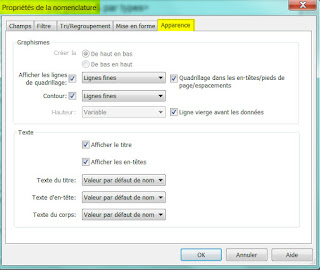

 21_Nomenclature des raccords de canalisation
_Apparence

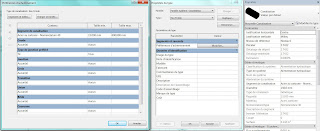

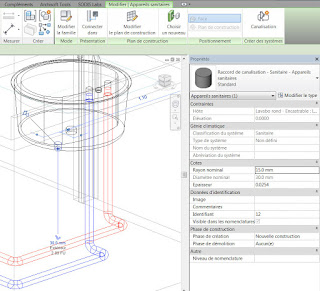

22_Nomenclature des raccords de canalisation

_Propriétés d'un coude > Informations qui servent à classer et identifier tel ou tel coude ou raccord pour pouvoir l'intégrer dans la nomenclature

---

Revit 2016_Famille_Souche de toiture paramétrique_Apprentissage des familles

August 22, 2015, 6:35 am

≫ Next: Revit 2016_Navigateur de matériaux, Bibliothèque, Favoris

≪ Previous: Revit 2016_MEP_Plomberie_Canalisations_Nomenclatures des canalisations

$

0

0

Objectif: Réaliser une souche de toiture (cheminée, sortie de VMC, etc) paramétrique, Longueur, largeur, Hauteur, Pente = Pente de toiture

Ce tutorial utilise une souche de toiture comme support d'apprentissage des familles

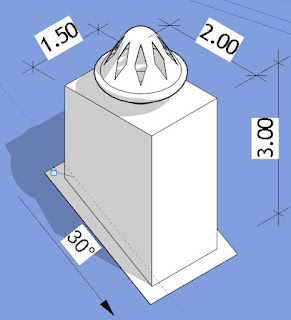

 01_Une même famille sur des pentes différentes
_Vue 3D

En résumé:
_1_Choix d'une famille > Catégorie
_2_Plans de références > Ce sont eux principalement qui sont cotés
_3_Côtes & libellés > Pour contraindre et paramétrer
_4_Modélisation > l'objet en soit est verrouillé sur les plans de références
_5_Contraintes de la modélisation sur les plans de références
_6_Test dans projet

 02_Une même famille sur des pentes différentes
_Plan

 03_Une même famille sur des pentes différentes
_Coupe

 04_La famille souche de toiture, avec une famille imbriquée > Extracteur de toiture

 05_La famille souche de toiture, avec une famille imbriquée > Extracteur de toiture
_Etapes 06 à 60: Construction de la famille souche de toiture
_Choix d'un type de famille
Cette étape sert à attribuer une catégorie à la famille pour qu'elle soit correctement classée dans les nomenclatures et l'arborescence

 06_Construction de la famille souche de toiture
_Choix d'un type de famille
_R > Nouveau > Famille...

 07_Construction de la famille souche de toiture
_Choix d'un type de famille
_R > Nouveau > Famille > Modèle générique

 08_Construction de la famille souche de toiture
_Catégorie et propriétés de la famille
_Modifier > Catégorie et paramètres de famille...

 09_Construction de la famille souche de toiture
_Catégorie et propriétés de la famille
_Modifier > Catégorie et paramètres de famille > Choisir un filtre et une catégorie
_Paramètres de la famille > Paramètres > Basée sur le plan de construction

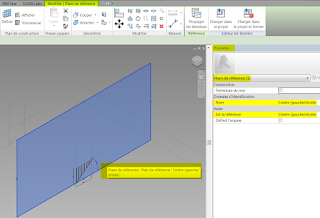

 10_Construction de la famille souche de toiture
_Plan de référence
Les plans de références servent à contraindre la géométrie d'une modélisation lorsque les faces de la géométrie sont verrouillées dessus, en plus si on ajoute des côtes avec libellés, cela permet de rendre la famille paramétrique
_Créer > Plan de référence...

 11_Construction de la famille souche de toiture
_Plan de référence
_Créer > Plan de référence > Tracer des plans de références, le positionnement sera précisé à l'aide de côtes

 12_Construction de la famille souche de toiture
_Plan de référence
Nous avons 4 plans de références qui serviront à contraindre le contour de la souche de toiture
_Annoter > Cote alignée...

 13_Construction de la famille souche de toiture
_Plan de référence
_Annoter > Cote alignée
Jouer avec les cotes pour obtenir des égalités EQ

 14_Construction de la famille souche de toiture
_Plan de référence
_Annoter > Cote alignée
Jouer avec les cotes pour obtenir des égalités EQ

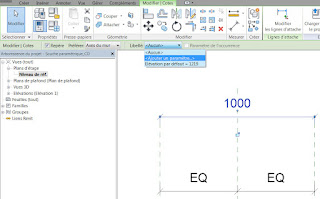

 15_Construction de la famille souche de toiture
_Plan de référence
_Annoter > Cote alignée
_Modifier / cotes > Libellé > Ajouter un paramètre...

 16_Construction de la famille souche de toiture
_Plan de référence
_Modifier / cotes > Libellé > Ajouter un paramètre
_Définir le paramètre, ici LONG > Ce libellé apparait dans les propriétés de la famille, dans le projet, il permet de piloter la valeur LONG

 17_Construction de la famille souche de toiture
_Plan de référence
_Annoter > Cote alignée

 18_Construction de la famille souche de toiture
_Plan de référence
Pour obtenir des égalités EQ il faut cliquer les cotes temporaires

 19_Construction de la famille souche de toiture
_Plan de référence
_Annoter > Cote alignée
_Modifier / cotes > Libellé > Ajouter un paramètre...

 20_Construction de la famille souche de toiture
_Plan de référence
_Modifier / cotes > Libellé > Ajouter un paramètre

_Définir le paramètre, ici larg > Ce libellé apparait dans les propriétés de la famille, dans le projet, il permet de piloter la valeur larg

 21_Construction de la famille souche de toiture
_Plan de référence
_Plans de références avec contraintes d'égalités EQ sur le gabarit de la famille et cotes libellées > LONG & larg
On peu construire maintenant le solide...

 22_Construction de la famille souche de toiture
_Solide par extrusion
à ce stade la modélisation proprement dite commence
_Créer > Extrusion > Solide par extrusion...

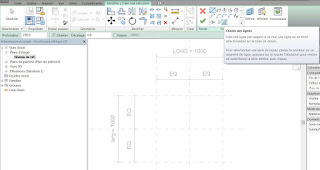

 23_Construction de la famille souche de toiture
_Solide par extrusion
_Créer > Extrusion > Solide par extrusion > Choisir les lignes...

 24_Construction de la famille souche de toiture
_Solide par extrusion
_Créer > Extrusion > Solide par extrusion > Choisir les lignes
_Clic sur les plans de références du contour
_Verrouiller chaque lignes

 25_Construction de la famille souche de toiture
_Solide par extrusion
_Modifier > Ajuster les lignes

 26_Construction de la famille souche de toiture
_Solide par extrusion
_Modifier > Ajuster les lignes

 27_Construction de la famille souche de toiture
_Solide par extrusion
Le contour est fait, il reste l'intérieur,
_Modifier > Décaler...

 28_Construction de la famille souche de toiture
_Solide par extrusion
_Modifier > Décaler

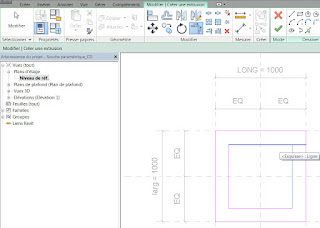

 29_Construction de la famille souche de toiture
_Solide par extrusion
_Modifier > Ajuster les lignes

 30_Construction de la famille souche de toiture
_Solide par extrusion
_Propriétés > Contraintes vérifier le début et la fin de l'extrusion
_Le plan de construction est grisé, pour le modifier il faut cliquer sur l'objet
_Préciser le matériau

 31_Construction de la famille souche de toiture
_Solide par extrusion
_Terminer

 32_Construction de la famille souche de toiture
_Cotes & libellés
Actuellement nous avons 2 cotes libellées, installées en plan > LONG & larg
Nous souhaitons ajouter une cote libellée pour la hauteur
_Annoter > Cote alignée...

 33_Construction de la famille souche de toiture
_Cotes & libellés
_Annoter > Cote alignée
_Modifier / Cotes > Libellé > Ajouter un paramètre...

 34_Construction de la famille souche de toiture
_Cotes & libellés
_Modifier / Cotes > Libellé > Ajouter un paramètre > Haut

 35_Construction de la famille souche de toiture
_Cotes & libellés
_Modifier / Cotes > Libellé > Ajouter un paramètre > Haut
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Plan de référence

 36_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Plan de référence
_Vue Avant
_Plan de référence depuis un coin de la base du solide...

 37_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Plan de référence
_Vue Avant
_Plan de référence depuis un coin de la base du solide...

 38_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Plan de référence
_Annoter > Cote angulaire...

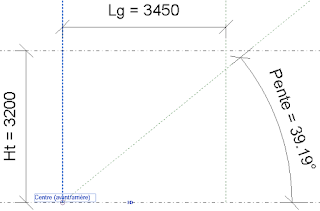

 39_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Plan de référence
_Annoter > Cote angulaire > Modifier / Cote > Libellé > Ajouter un paramètre...

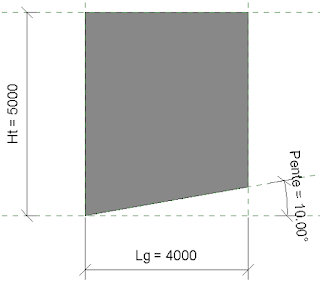

 40_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Plan de référence
_Annoter > Cote angulaire > Modifier / Cote > Libellé > Ajouter un paramètre > Pente
Ce plan de référence sert de contrainte au vide, il sera parallèle à la pente du toit

 41_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Créer > Formes vides > Vide par extrusion

 42_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Créer > Formes vides > Vide par extrusion
_Définir le plan de construction...

 43_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Créer > Formes vides > Vide par extrusion
_Définir le plan de construction

 44_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Créer > Formes vides > Vide par extrusion
_Traçage de l'esquisse > Choisir les lignes...

 45_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Créer > Formes vides > Vide par extrusion
_Traçage de l'esquisse > Choisir les lignes...

 46_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Créer > Formes vides > Vide par extrusion
_Traçage de l'esquisse > Choisir les lignes
_Verrouiller > L'esquisse est tracée et verrouillée sur les plans de références

 47_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Créer > Formes vides > Vide par extrusion
_Ajuster

 48_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Créer > Formes vides > Vide par extrusion
_Plan / Niveau de ref
_Propriétés > Contraintes > Début et fin de l'extrusion

 49_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Créer > Formes vides > Vide par extrusion
_Terminer

 50_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Contraindre les côtés de l'extrusion vide (en bleu) sur les plans de références > Verrouiller

 51_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Contraindre les côtés de l'extrusion vide (en bleu) sur les plans de références > Verrouiller

 52_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Modifier l'extrusion de la forme vide
_Vue avant > Annoter > Cote alignée > Clic du point d'extrémité du vide de la base...

 53_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Vue avant > Annoter > Cote alignée > Clic du point d'extrémité du vide de la base jusqu'au plan de référence gauche
_Libellé > Ajouter un paramètre...

 54_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Libellé > Ajouter un paramètre > Long Vide

 55_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Libellé > Ajouter un paramètre > Long Vide
_Types de familles...

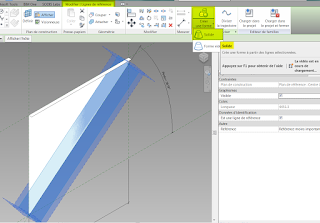

 56_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
_Types de familles > Cotes > en regard du libellé Long Vide dans formule, taper la valeur LONG
Cette association entre la longueur du vide et la longueur du solide rend solidaire les 2 entités quel que soit la pente

 57_Construction de la famille souche de toiture
_Ajout d'une forme vide paramétrique à soustraire au solide de la souche
_Forme vide paramétrique
Comme le libellé Long Vide est associé au libellé LONG, la valeur Long Vide est grisée dans les propriétés

 58_Construction de la famille souche de toiture
_Ajout de contrôles horizontaux et verticaux

 59_Construction de la famille souche de toiture
_Ajout de contrôles horizontaux et verticaux

 60_Construction de la famille souche de toiture
La famille souche de toiture est terminée
_Charger dans projet

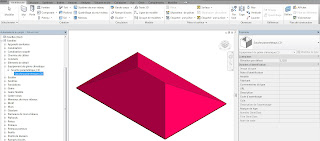

 61_Test de la famille dans un projet: de 61 à 69
_Test de la famille souche de toiture dans un projet
_La famille souche de toiture est listée dans l'arborescence, suivant la catégorie choisie au début (08)

 62_Test de la famille souche de toiture dans un projet
_Modifier / Placer composant > Placer sur la face > ici le pan de toit bleu
_Propriétés > Cotes > les dimensions de la famille, à l'origine

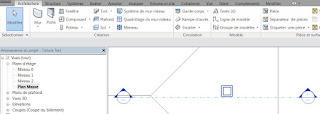

 63_Test de la famille souche de toiture dans un projet

 64_Test de la famille souche de toiture dans un projet
_Vue en coupe
_La pente de la toiture est de 30°
_L a pente de la famille doit être modifiée...

 65_Test de la famille souche de toiture dans un projet
_Propriétés de la famille > Cotes > Pente > 30°
_Modifier > Aligner...

 66_Test de la famille souche de toiture dans un projet
_Modifier > Aligner...

 67_Test de la famille souche de toiture dans un projet
_Modifier > Aligner
_Propriétés > Cotes > Haut

 68_Test de la famille souche de toiture dans un projet
_Propriétés > Cotes > LONG

 69_Test de la famille souche de toiture dans un projet
_Propriétés > Cotes
_Vue 3D

 70_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture: de 70 à 83
_Créer > Solide par extrusion...

 71_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Créer > Solide par extrusion...
_Définir le plan de construction...

 72_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Créer > Solide par extrusion...
_Définir le plan de construction > Choisir un plan...

 73_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Créer > Solide par extrusion...
_Définir le plan de construction > Choisir un plan > en bleu la face supérieur du solide

 74_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Créer > Solide par extrusion...
_Définir le plan de construction > Choisir un plan > en bleu la face supérieur du solide
_en bleu transparent le plan de construction

 75_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_en bleu transparent le plan de construction
_Créer > Solide par extrusion > en magenta l'esquisse de l'extrusion verrouillée sur les arêtes du solide
_(Outil choisir les lignes)

 76_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Créer > Solide par extrusion > en magenta l'esquisse de l'extrusion verrouillée sur les arêtes du solide
_(Outil choisir les lignes)
_Vue en plan, il faut également verrouiller le cercle...

 77_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Vue en plan, il faut également verrouiller le cercle
_Propriétés > Graphisme > Cocher "Marque centrale visible" pour le cercle

 78_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Annoter > Cotes alignées > Coter le centre du cerle par rapport aux axes X & Y du gabarit

 79_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Annoter > Cotes alignées > Coter le centre du cerle par rapport aux axes X & Y du gabarit

_Réduiser les cotes à 0 et les verrouillées pour que le cercle soit contraint sur les axes du gabarit

 80_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
Paramétrer l'épaisseur de la plaque
_Propriétés > Contraintes > Début & fin d'extrusion

 81_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Terminer

 82_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Modifier / Extrusion > Attacher la géométrie > Clic sur la plaque et le solide...

 83_Création d'une plaque (couvercle avec un trou) contrainte à la souche de toiture
_Modifier / Extrusion > Attacher la géométrie > Clic sur la plaque et le solide
Le joint entre les 2 solides disparait
_Charger dans le projet

 84_Test de la famille souche de toiture dans un projet
_Propriétés > Cotes
_Vue 3D

 85_Création d'une embase d'étanchéité
_Créer > Solide par extrusion par chemin...

 86_Création d'une embase d'étanchéité
_Créer > Solide par extrusion par chemin
_Sélectionner la trajectoire...

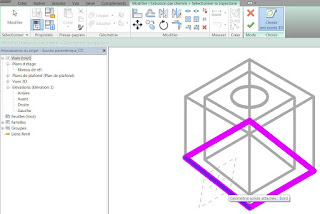

 87_Création d'une embase d'étanchéité
_Créer > Solide par extrusion par chemin
_Sélectionner la trajectoire > Choisir des bords 3D
_Valider

 88_Création d'une embase d'étanchéité
_Créer > Solide par extrusion par chemin
_Modifier le profil...

 89_Création d'une embase d'étanchéité
_Créer > Solide par extrusion par chemin
_Modifier le profil...

 90_Création d'une embase d'étanchéité
_Créer > Solide par extrusion par chemin
_Modifier le profil
_Valider

 91_Création d'une embase d'étanchéité
Le solide de l'embase d'étanchéité terminé

 92_Test de la famille souche de toiture dans un projet

 93_Famille imbriquée > Chargement d'une famille "Extracteur" dans la famille "Souche de toiture"
_Famille "Extracteur"> Charger dans un projet...

 94_Famille imbriquée > Chargement d'une famille "Extracteur" dans la famille "Souche de toiture"
_Famille "Extracteur"> Charger dans un projet > Famille "Souche de toiture"

 95_Famille "Extracteur"
Il s'agit d'un solide par révolution (en bleu) avec des vides en réseau radial

 96_Famille "Extracteur"
_Solide par révolution

 97_Famille "Extracteur"
_Solide par révolution
_Vides en réseau radial

 98_Famille imbriquée > Chargement d'une famille "Extracteur" dans la famille "Souche de toiture"
_Modifier / Placer composant
_Placer sur la face

 99_Famille imbriquée > Chargement d'une famille "Extracteur" dans la famille "Souche de toiture"
_Modifier / Placer composant
_Vue Avant > Aligner sur l'axe vertical du gabarit et verrouiller

 100_Famille imbriquée > Chargement d'une famille "Extracteur" dans la famille "Souche de toiture"
_Modifier / Placer composant
_Vue Avant > Aligner sur l'axe vertical du gabarit et verrouiller

 101_Famille imbriquée > Chargement d'une famille "Extracteur" dans la famille "Souche de toiture"
_Modifier / Placer composant
_Vue Droite> Aligner sur l'axe vertical du gabarit et verrouiller

 102_Famille imbriquée > Chargement d'une famille "Extracteur" dans la famille "Souche de toiture"
_Verrouiller sur le plan de construction

103_Test de la famille souche de toiture dans un projet

104_Une même famille sur des pentes différentes

_Vue 3D

En résumé:
_1_Choix d'une famille > Catégorie
_2_Plans de références > Ce sont eux principalement qui sont cotés
_3_Côtes & libellés > Pour contraindre et paramétrer
_4_Modélisation > l'objet en soit est verrouillé sur les plans de références
_5_Contraintes de la modélisation sur les plans de références
_6_Test dans projet

Revit 2016_Navigateur de matériaux, Bibliothèque, Favoris

December 5, 2015, 9:25 am

≫ Next: Revit 2016_MEP_Plomberie_Canalisations_Systèmes de canalisations

≪ Previous: Revit 2016_Famille_Souche de toiture paramétrique_Apprentissage des familles

$

0

0

Objectif: Utilisation du navigateur de matériaux, création de favoris et bibliothèques

01_Dans un projet ou une famille,

_Propriétés > Matériaux...

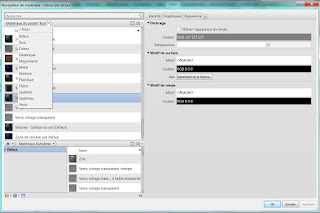

 02_Navigateur de matériaux
_Colonne de gauche > Matériaux du projet...

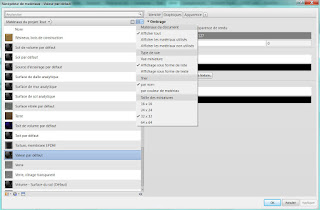

03_Navigateur de matériaux
_Colonne de gauche > Matériaux du projet > Liste par type

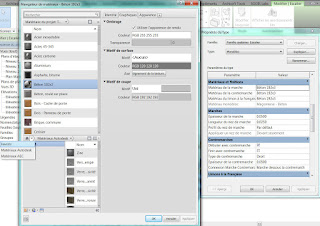

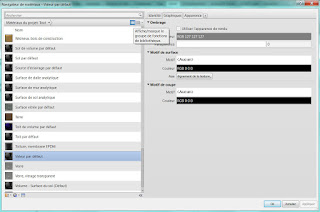

 04_Navigateur de matériaux
_Affiche / Masque le groupe de fonctions de bibliothèque

05_Navigateur de matériaux
_Type d'affichage des matériaux

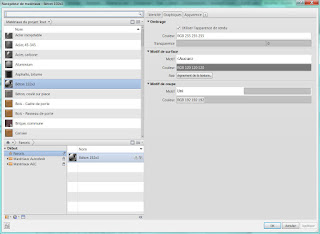

06_Navigateur de matériaux
_Affiche / Masque le groupe de fonctions de bibliothèque
_Colonne de gauche haut > Matériaux du projet
_Colonne de gauche bas > ...

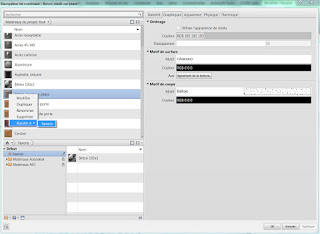

 07_Navigateur de matériaux
_Affiche / Masque le groupe de fonctions de bibliothèque
_Colonne de gauche haut > Matériaux du projet
(Espace de travail des matériaux)
_Colonne de gauche bas > Favoris, Matériaux Autodesk, Matériaux AEC
(Espace de stockage des matériaux)

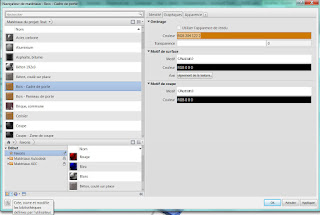

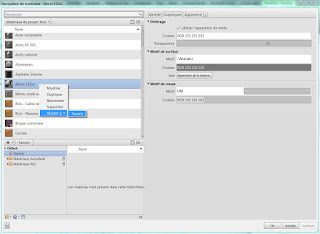

 08_Navigateur de matériaux
_Affectation d'un matériau du projet aux favoris
_Clic sur le matériau destiné aux favoris
_Ajouter à > choisir dans la liste > Favoris

 09_Navigateur de matériaux
_Affectation d'un matériau du projet aux favoris
_Le matériau est listé dans les favoris

 10_Navigateur de matériaux
_Affectation d'un matériau du projet aux favoris

 11_Navigateur de matériaux
_Création d'une bibliothèque utilisateur

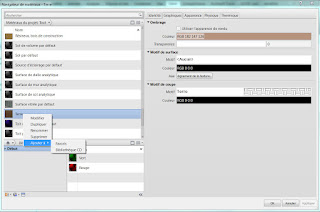

 12_Navigateur de matériaux
_Création d'une bibliothèque utilisateur
_Créer une bibliothèque...

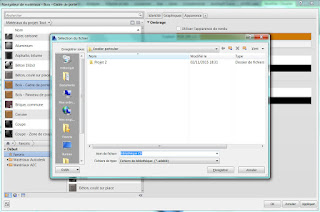

 13_Navigateur de matériaux
_Création d'une bibliothèque utilisateur
_Créer une bibliothèque > Nommer la bibliothèque
(par défaut la bibliothèque est rangée dans le projet actif)

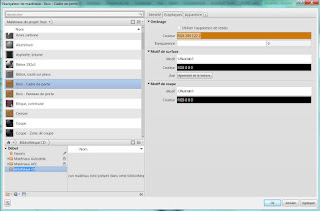

 14_Navigateur de matériaux
_Création d'une bibliothèque utilisateur
_La bibliothèque utilisateur est listée

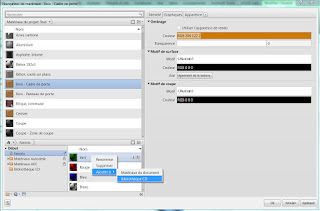

 15_Navigateur de matériaux
_Création d'une bibliothèque utilisateur
_Affectation de matériaux depuis les favoris
_Favoris > Clic sur matériau > Ajouter à > Bibliothèque utilisateur

16_Navigateur de matériaux
_Création d'une bibliothèque utilisateur
_Affectation de matériaux depuis les matériaux du projet
_Matériaux projet > Clic sur matériau > Ajouter à > Bibliothèque utilisateur

 17_Navigateur de matériaux
_Création d'une bibliothèque utilisateur

 18_Navigateur de matériaux
_Utilisation de la bibliothèque utilisateur
_Ajout d'un matériau depuis la bibliothèque utilisateur

 19_Navigateur de matériaux
_Utilisation de la bibliothèque utilisateur
_Ajout d'un matériau depuis la bibliothèque utilisateur

20_Navigateur de matériaux
_Utilisation des favoris
_Ajout d'un matériau depuis les favoris

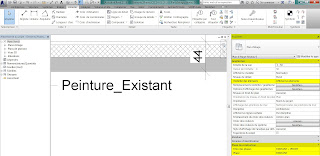

21_Navigateur de matériaux
_Utilisation des favoris
_Ajout d'un matériau depuis les favoris

Revit 2016_MEP_Plomberie_Canalisations_Systèmes de canalisations

December 6, 2015, 12:15 pm

≫ Next: Revit 2016_MEP_Plomberie_Canalisations_Systèmes de canalisations, Types de canalisations

≪ Previous: Revit 2016_Navigateur de matériaux, Bibliothèque, Favoris

$

0

0

Objectif: Comment transformer différents systèmes de canalisations pour n'en faire qu'un

Au cours d'un projet il arrive que l'on se retrouve avec plusieurs systèmes de canalisations qui au final devraient appartenir au même système, je vous propose une approche de cette problématique

Pour ce tutorial, je commence avec une base Revit Architecture, puis je bascule dans Revit MEP, ensuite je trace volontairement 4 différentes types de canalisations et systèmes de canalisations, le but c'est de construire à partir de ces 4 systèmes, 1 seul système

Au début il y avait 4 systèmes de canalisations...

01_Revit Architecture, Plan
_Une gaine technique et trois postes d'eau

02_Revit Architecture, Elévation
_Trois postes d'eau

03_Revit Architecture, Coupe
_Une gaine technique et trois postes d'eau

04_Revit Architecture, Vue 3D
_Une gaine technique et trois postes d'eau

05_Bascule de Revit Architecture à Revit MEP
_Propriétés > Discipline > Plomberie

06_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Systèmes > Canalisation...

07_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Systèmes > Canalisation > Propriétés > Propriétés du type

08_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Systèmes > Canalisation > Propriétés > Propriétés du type
_Dupliquer > Nom

09_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Paramètres du type > Préférences d'acheminement...

10_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Paramètres du type > Préférences d'acheminement
_Segment de canalisation > Choix

11_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Paramètres du type > Préférences d'acheminement
_Coude > Charger la famille

12_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Paramètres du type > Préférences d'acheminement
_Coude > Charger la famille

13_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Paramètres du type > Préférences d'acheminement
_Coude > Charger la famille

14_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide

15_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
Dans cette configuration j'ai chargé 3 types de canalisations et les raccords correspondants

16_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Segments et tailles
(Le paramétrage de tous ces facteurs permet de gagner du temps lors du traçage des canalisations)

17_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Segments et tailles > Angles

18_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Segments et tailles > Routage

19_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Segments et tailles > Segments & tailles

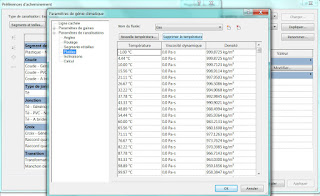

20_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Segments et tailles > Fluides

 21_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Segments et tailles > Inclinaisons

22_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Segments et tailles > Calcul > Perte de charge

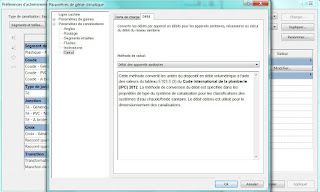

23_Traçage des canalisations
_Paramétrage d'un type de canalisation > Eau Froide
_Segments et tailles > Calcul > Débit

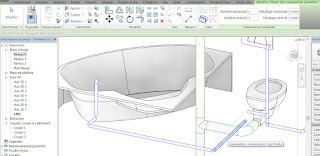

24_Traçage des canalisations
_Eau Froide
_Réglage du décalage

25_Traçage des canalisations
_Eau Froide
_Réglage du décalage

26_Traçage des canalisations
_Eau Froide
_Canalisation Propriétés > Eau Froide

27_Traçage des canalisations
_Eau Froide
_Système de canalisations > Eau Froide

28_Traçage des canalisations
_Eau Froide
_Paramétrage du système de canalisations > ce qui permet de caractériser tout un système
_Propriétés du type...

29_Traçage des canalisations
_Eau Froide
_Paramétrage du système de canalisations > ce qui permet de caractériser tout un système
_Propriétés du type > Graphismes

30_Traçage des canalisations
_Eau Froide
_Paramétrage du système de canalisation > ce qui permet de caractériser tout un système
_Propriétés du type > Matériaux et finitions

31_Traçage des canalisations
_Eau Froide > Style Ombré

32_Traçage des canalisations
_Eau Froide > Style Lignes cachées

33_Traçage des autres canalisations
_Systèmes > Canalisation...

34_Traçage des autres canalisations
_Systèmes > Canalisation > Propriétés > choix d'un type différent de Eau Froide

35_Traçage des autres canalisations
_Systèmes > Canalisation > Propriétés > choix d'un type différent de Eau Froide

36_Traçage des autres canalisations
_Raccordement en Té avec Eau Froide
(2 systèmes différents de canalisations peuvent se raccorder)

37_En Pointillé Bleu, le système de canalisations Eau Froide

38_En Pointillé Bleu, le système de canalisations Alimentation hydraulique

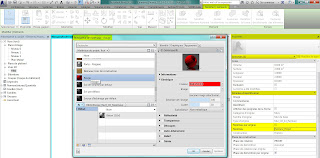

39_Traçage des autres canalisations
_Système de canalisations Vert

40_En pointillé Bleu > Système de canalisations Eau Froide

41_En pointillé Bleu > Système de canalisations Alimentation hydraulique

42_En pointillé Bleu > Système de canalisations Magenta

43_En pointillé Bleu > Système de canalisations Vert

44_Changement de système de canalisations
_Clic sur tuyau > Type de système > Choisir en fonction

45_Changement de système de canalisations
_Clic sur tuyau > Type de système > Choisir en fonction

46_Changement de système de canalisations
_Avec l'étiquette > Canalisation Eau Froide

47_Changement de système de canalisations
_Avec l'étiquette > Canalisation Valeur par défaut
(le fait de changer le type de système, ne change pas pour autant le type de canalisation)

48_Changement de système de canalisations
En pointillé bleu > Système de canalisation Eau Froide

49_Changement de système de canalisations
_Changement du type de canalisation > Propriétés > Choisir en fonction

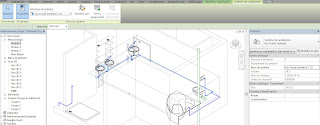

50_Changement de système de canalisations
_Changement du type de canalisation > Propriétés > Choisir en fonction

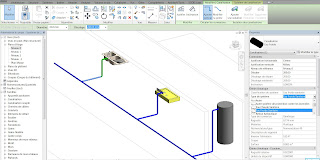

51_Changement de système de canalisation
_Changement du Système de canalisations > Propriétés > Choisir en fonction

52_Système de canalisations Eau Froide

Nota: Bien faire le distingo entre Système de canalisations et Type de canalisation

Revit 2016_MEP_Plomberie_Canalisations_Systèmes de canalisations, Types de canalisations

December 21, 2015, 3:11 am

≫ Next: Revit 2016_MEP_Plomberie_Canalisations_Générer présentation

≪ Previous: Revit 2016_MEP_Plomberie_Canalisations_Systèmes de canalisations

$

0

0

Ce tutorial est complémentaire du message du mardi 11 novembre 2014: Revit 2015_MEP_Plomberie

(Pour cet exemple, je n'utilise pas l'outil Générer la présentation du système)
Lien vers l'outil Générer la présentation: http://revit-memo.blogspot.fr/2015/12/revit-2016-mepplomberiegenerer.html

Lien: Revit 2015_MEP_Plomberie

3 Systèmes de canalisations: Eau chaude, Eau froide et Eaux usées

01_Revit Architecture
Plan
_Propriétés > Graphismes > Discipline > Architecture

02_Revit MEP
Plan
(Avant de commencer un travail avec Revit MEP, il faut charger et paramétrer les différents types de canalisations, les coudes et les raccords)

_Propriétés > Graphismes > Discipline > Plomberie

 03_Revit MEP, Chargement et paramétrage des canalisations
_Systèmes > Canalisations...

04_Revit MEP, Chargement et paramétrage des canalisations
Personnalisation d'une canalisation, par défaut Revit propose canalisation par défaut
_Systèmes > Canalisations > Modifier le type...

05_Revit MEP, Chargement et paramétrage des canalisations
_Systèmes > Canalisations > Modifier le type > Propriétés du type > Dupliquer...

06_Revit MEP, Chargement et paramétrage des canalisations
_Systèmes > Canalisations > Modifier le type > Propriétés du type >
_Dupliquer > Nom > Eau Froide

07_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier...

08_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles...

09_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles > Paramètres des canalisations...

10_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles >
_Paramètres des canalisations > Angles

11_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles >
_Paramètres des canalisations > Routage

12_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles >
_Paramètres des canalisations > Routage > Classification du système

13_Revit MEP, Chargement et paramétrage des canalisations
_Paramètres des canalisations > Routage > Classification du système
_Type de canalisation

14_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles >
_Paramètres des canalisations > Segments et tailles...

15_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles >
_Paramètres des canalisations > Segments et tailles > Segment

16_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles >
_Paramètres des canalisations > Fluides

17_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles >
_Paramètres des canalisations > Fluides

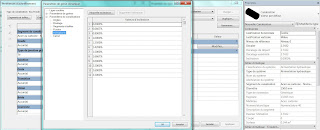

18_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles >
_Paramètres des canalisations > Inclinaisons

19_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles >
_Paramètres des canalisations > Calcul > Perte de charge

20_Revit MEP, Chargement et paramétrage des canalisations
_Préférences d'acheminement > Modifier > Segments et tailles >
_Paramètres des canalisations > Calcul > Débit

21_Revit MEP, Chargement et paramétrage des canalisations
Chargement de différents raccords pour une canalisation donnée
_Charger la famille...

22_Revit MEP, Chargement et paramétrage des canalisations
_Charger la famille...

23_Revit MEP, Chargement et paramétrage des canalisations
_Charger la famille...

24_Revit MEP, Chargement et paramétrage des canalisations
_Charger la famille

25_Revit MEP, Chargement et paramétrage des canalisations
_Charger la famille
_Coude > Tous (affecte toute les tailles de la canalisation)

26_Revit MEP, Chargement et paramétrage des canalisations
_Charger la famille

_Coude > Tous (affecte toute les tailles de la canalisation)

27_Revit MEP, Chargement et paramétrage des canalisations
Affectation d'un système type pour une canalisation donnée
_Systèmes > Canalisation > Propriétés > Eau Froide
_Propriétés > Génie climatique > Type de système > Eau Froide Sanitaire

28_Revit MEP, Chargement et paramétrage des canalisations
Choix d'une section / diamètre pour une canalisation donnée
_Modification > Diamètre > Choisir le diamètre définit suivant le type chargé

29_Revit MEP, Chargement et paramétrage des canalisations
Paramétrage du décalage de la canalisation par rapport au niveau de référence
_Modification > Décalage

30_Revit MEP, Traçage des canalisations
On peu commencer à tracer le réseau Eau Froide,
La canalisation est définie: type, diamètre, décalage, raccords, etc

31_Revit MEP, Création d'un système de canalisations
Création d'un système de canalisations
_Cliquer sur un segment de canalisation > L'onglet Système de canalisation devient actif
_Nommer le système...

32_Revit MEP, Création d'un système de canalisations
Création d'un système de canalisations
_Cliquer sur un segment de canalisation > L'onglet Système de canalisation devient actif
_Nommer le système > Eau Froide

33_Revit MEP, Création d'un système de canalisations
Paramétrage du système de canalisation Eau Froide,
Cette étape va affecter tous les éléments constitutifs du système
_Système de canalisation > Modifier le type...

34_Revit MEP, Création d'un système de canalisations
_Système de canalisation > Modifier le type
_Graphismes > Remplacement de graphismes > Modifier
_Graphisme de ligne > Couleur...

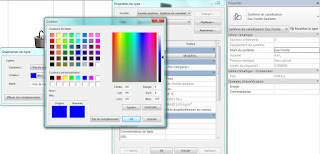

35_Revit MEP, Création d'un système de canalisations
_Système de canalisation > Modifier le type
_Graphismes > Remplacement de graphismes > Modifier
_Graphisme de ligne > Couleur

36_Revit MEP, Création d'un système de canalisations
_Système de canalisation > Modifier le type
_Matériaux et finitions > Matériau

37_Revit MEP, Création d'un système de canalisations
Canalisation Eau Froide

38_Revit MEP, Création d'un système de canalisations
Canalisation Eau Froide

_Vue ombrée

39_Revit MEP, Création d'un système de canalisations
Canalisation Eau Froide

_Vue Cachée

40_Revit MEP, Création d'un système de canalisations
Canalisation Eau Froide

_Vue Filaire

41_Revit MEP, Connecteurs
Ajout de connecteur sur le lavabo, pour être intégré au système de canalisations les appareils sanitaires doivent recevoir des connecteurs, 1 par système de canalisation, il y aura donc un connecteur Eau Froide, un connecteur Eau Chaude et un connecteur Eaux Usées
Les connecteurs sont des familles
_Systèmes > Appareils sanitaires ou...

42_Revit MEP, Connecteurs
_Systèmes > Charger la famille...

43_Revit MEP, Connecteurs
_Systèmes > Charger la famille > Connecteur

44_Revit MEP, Connecteurs
_Systèmes > Charger la famille > Connecteur > Eau Froide

45_Revit MEP, Connecteurs
Placer le connecteur sur le lavabo...
_Modifier Placer appareil sanitaire > Placer sur la face ou Placer sur le plan de construction

46_Revit MEP, Connecteurs
Placer le connecteur sur le lavabo
_Modifier Placer appareil sanitaire > Placer sur la face ou Placer sur le plan de construction
_Régler l'orientation du connecteur
_Vérifier la section

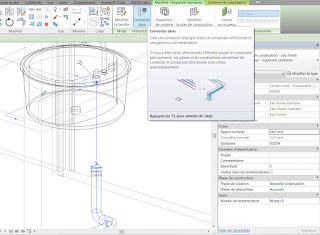

47_Revit MEP, Connecteurs
Raccorder le connecteur à la canalisation
_Modifier Placer appareil sanitaire > Connecter dans > clic sur canalisation
Le connecteur prend automatiquement le nom du système sur le quel il est raccorder

48_Revit MEP, Connecteurs
Raccorder le connecteur à la canalisation
_Modifier Placer appareil sanitaire > Connecter dans > clic sur canalisation
Le connecteur prend automatiquement le nom du système sur le quel il est raccorder

49_Revit MEP, Système de canalisation
En pointillés le système de canalisation Eau Froide

50_Revit MEP, Système de canalisation
Changement de la section du connecteur

51_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements

52_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements

53_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements
Par défaut Revit MEP place un Té, car lors du paramétrage c'est l'une des options choisies

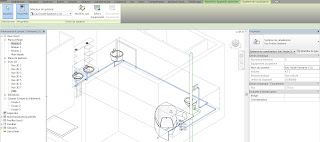

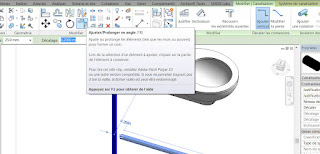

54_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements
Avec l'outil Ajustement/Prolongement en angle...

55_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements
Avec l'outil Ajustement/Prolongement en angle...

56_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements
Avec l'outil Ajustement/Prolongement en angle...

57_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements
Avec l'outil Ajustement/Prolongement en angle...

58_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements
Avec l'outil Ajustement/Prolongement en angle...

59_Revit MEP, Connecteur pour la chasse d'eau
_Systèmes > Appareils sanitaires...

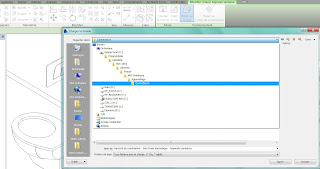

60_Revit MEP, Connecteur pour la chasse d'eau
_Systèmes > Appareils sanitaires > Connecteurs...

61_Revit MEP, Connecteur pour la chasse d'eau
_Systèmes > Appareils sanitaires > Connecteurs

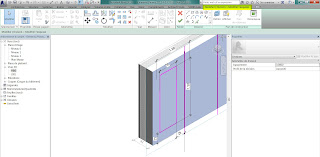

62_Revit MEP, Connecteur pour la chasse d'eau
Placer le connecteur sur la chasse d'eau
__Modifier Placer appareil sanitaire > Placer sur la face ou Placer sur le plan de construction
_Régler l'orientation du connecteur
_Vérifier la section

63_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements

64_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements

65_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements

66_Revit MEP, Système de canalisation
Traçage des canalisations Eau Froide, raccordements

67_Revit MEP, Système de canalisation, Connecteur pour la chasse d'eau
Raccorder le connecteur à la canalisation
_Modifier Placer appareil sanitaire > Connecter dans > clic sur canalisation

68_Revit MEP, Système de canalisation, Connecteur pour la chasse d'eau
Raccorder le connecteur à la canalisation
_Modifier Placer appareil sanitaire > Connecter dans > clic sur canalisation
> Voila ce qui se passe lorsque la section du connecteur est différente de la canalisation

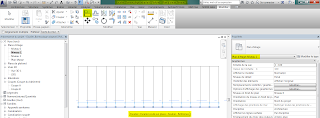

69_Revit MEP, Système de canalisation, Connecteur pour la chasse d'eau
Raccorder le connecteur à la canalisation
_Modifier Placer appareil sanitaire > Connecter dans > clic sur canalisation
_Modification de la section de la canalisation Eau Froide

70_Revit MEP, Système de canalisation, Connecteur pour la chasse d'eau
Raccorder le connecteur à la canalisation
_Modifier Placer appareil sanitaire > Connecter dans > clic sur canalisation
_Modification de la section de la canalisation Eau Froide

71_Revit MEP, Système de canalisation, Connecteur pour la chasse d'eau
Raccorder le connecteur à la canalisation
_Modifier Placer appareil sanitaire > Connecter dans > clic sur canalisation
_Modification de la section de la canalisation Eau Froide

72_Revit MEP, Système de canalisation, Connecteur pour la chasse d'eau
Raccorder le connecteur à la canalisation
_Modifier Placer appareil sanitaire > Connecter dans > clic sur canalisation

73_Revit MEP, Système de canalisation, Connecteur pour la chasse d'eau
Raccorder le connecteur à la canalisation
_Modifier Placer appareil sanitaire > Connecter dans > clic sur canalisation

74_Revit MEP, Système de canalisation
En pointillés, le système de canalisation Eau Froide

75_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
L'outil Canalisations parallèles construit des canalisations avec les mêmes caractéristiques que l'original
_Systèmes > Canalisations parallèles...

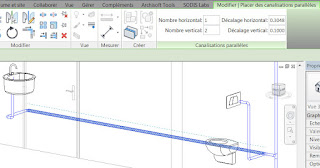

76_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
_Systèmes > Canalisations parallèles > Cliquer sur une canalisation de base
_Paramétrer le nombre et le décalage

77_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
_Propriétés > Type de système > Eau chaude sanitaire

78_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
Modification du type de canalisation
_Propriétés > Modifier le type...

79_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
_Propriétés > Modifier le type > Préférences d'acheminement > Modifier...

80_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
_Propriétés > Modifier le type > Préférences d'acheminement > Modifier
_Dupliquer / Renommer le type Eau Froide en Eau Chaude

81_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
_Passer sur l'onglet Systèmes de canalisations > nommer le système > Eau chaude sanitaire

 82_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
Le système s'appel Eau Chaude Sanitaire, pour autant, il faut redéfinir le type de canalisation qui est toujours Eau Froide
_Propriétés > Modifier le type...

83_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
_Propriétés > Modifier le type > Propriétés du type > Graphismes > Couleur

84_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
_Propriétés > Modifier le type > Propriétés du type > Graphismes > Couleur

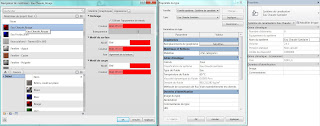

85_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
_Propriétés > Modifier le type > Propriétés du type > Matériau

86_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
_Propriétés > Modifier le type > Propriétés du type

87_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
En rouge un segment du système Eau Chaude
_Systèmes > Canalisations parallèles pour continuer de tracer le système

88_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
En rouge un segment du système Eau Chaude
_Systèmes > Canalisations parallèles pour continuer de tracer le système
(Pour le moment les canalisations du système Eau Chaude sont encore des canalisations Eau Froide)

89_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
En rouge un segment du système Eau Chaude
_Systèmes > Canalisations parallèles pour continuer de tracer le système
(Pour le moment les canalisations du système Eau Chaude sont encore des canalisations Eau Froide)

90_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
En rouge un segment du système Eau Chaude
_Systèmes > Canalisations parallèles pour continuer de tracer le système
(Pour le moment les canalisations du système Eau Chaude sont encore des canalisations Eau Froide)

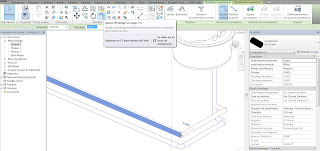

91_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
En rouge un segment du système Eau Chaude
_Systèmes > Canalisations parallèles pour continuer de tracer le système
(Pour le moment les canalisations du système Eau Chaude sont encore des canalisations Eau Froide)

92_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
En rouge un segment du système Eau Chaude
_Systèmes > Canalisations parallèles pour continuer de tracer le système
(Pour le moment les canalisations du système Eau Chaude sont encore des canalisations Eau Froide)

93_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
Changement du type de canalisation Eau Froide > Eau Chaude
_Propriétés > choisir Eau Chaude

94_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eau Chaude avec l'outil Canalisations parallèles
Changement du type de canalisation Eau Froide > Eau Chaude
_Propriétés > choisir Eau Chaude

95_Revit MEP, Connecteur Eau Chaude
Placement d'un connecteur Eau Chaude sur le lavabo
_Systèmes > Appareils sanitaires...

96_Revit MEP, Connecteur Eau Chaude
Placement d'un connecteur Eau Chaude sur le lavabo
_Systèmes > Appareils sanitaires > Charger la famille > Connecteurs...

97_Revit MEP, Connecteur Eau Chaude
Placement d'un connecteur Eau Chaude sur le lavabo
_Systèmes > Appareils sanitaires > Charger la famille > Connecteurs > Eau Chaude

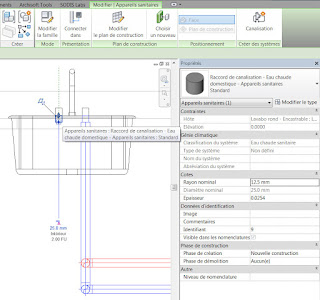

98_Revit MEP, Connecteur Eau Chaude
Placement d'un connecteur Eau Chaude sur le lavabo
_Modifier Placer appareil sanitaire > Placer sur la face ou Placer sur le plan de construction
_Régler l'orientation du connecteur
_Vérifier la section
Raccorder le connecteur à la canalisation
_Connecter dans > Cliquer sur la canalisation à raccorder

99_Revit MEP, Système de canalisation
En pointillés le système de canalisation Eau Chaude

100_Revit MEP, Système de canalisation
Le connecteur Eau Chaude

101_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eaux Usées
Placement d'un connecteur Eaux Usées
_Systèmes > Appareils sanitaires...

102_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eaux Usées
Placement d'un connecteur Eaux Usées
_Systèmes > Appareils sanitaires > Charger la famille > Connecteurs...

103_Revit MEP, Système de canalisation
Construction d'un système de canalisation Eaux Usées
Placement d'un connecteur Eaux Usées
_Systèmes > Appareils sanitaires > Charger la famille > Connecteurs > Appareils sanitaires

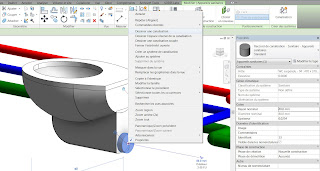

104_Revit MEP, Connecteur Eaux Usées
Placement d'un connecteur Eau Usées sur le lavabo
_Modifier Placer appareil sanitaire > Placer sur la face ou Placer sur le plan de construction

105_Revit MEP, Connecteur Eaux Usées
Placement d'un connecteur Eau Usées sur le lavabo
_Modifier Placer appareil sanitaire > Placer sur la face ou Placer sur le plan de construction

106_Revit MEP, Connecteur Eaux Usées
Placement d'un connecteur Eau Usées sur le lavabo
_Modifier Placer appareil sanitaire > Placer sur la face ou Placer sur le plan de construction
_Verrouiller l'alignement sur le lavabo

107_Revit MEP, Connecteur Eaux Usées
Placement d'un connecteur Eau Usées sur le lavabo
_Régler l'orientation du connecteur
_Vérifier la section
Raccorder le connecteur à la canalisation
_Connecter dans > Cliquer sur la canalisation à raccorder

108_Revit MEP, Système de canalisation Eaux Usées
Le système Eaux Usées est tracé il faut à présent redéfinir le type des canalisations

109_Revit MEP, Système de canalisation Eaux Usées
Le système Eaux Usées est tracé il faut à présent redéfinir le type des canalisations
(Passer de Eau Froide à Eaux Usées)

110_Revit MEP, Système de canalisation Eaux Usées
_Propriétés > Modifier le type...

111_Revit MEP, Système de canalisation Eaux Usées
à ce stade les canalisations affectées au système Eaux Usées sont de type Eau Froide, il faut les redéfinir
_Propriétés > Modifier le type

112_Revit MEP, Système de canalisation Eaux Usées

113_Revit MEP, Système de canalisation Eaux Usées
Changement du nom du système de canalisation
_Système de canalisation > Propriétés > Nom du système

114_Revit MEP, Système de canalisation Eaux Usées
_Système de canalisation > Propriétés > Modifier le type

115_Revit MEP, Système de canalisation Eaux Usées
_Système de canalisation > Propriétés > Modifier le type > Graphismes > Modifier

116_Revit MEP, Système de canalisation Eaux Usées
_Système de canalisation > Propriétés > Modifier le type >
_Graphismes > Modifier > Couleur

117_Revit MEP, Système de canalisation Eaux Usées
_Système de canalisation > Propriétés > Modifier le type > Modifier > Matériau

118_Revit MEP, Système de canalisation Eaux Usées

119_Revit MEP, Système de canalisation Eaux Usées
En pointillés le système de canalisation Eaux Usées

 120_Revit MEP, Système de canalisation Eaux Usées
Ajout d'une évacuation Eaux Usées > WC
_Systèmes > Canalisation...

121_Revit MEP, Système de canalisation Eaux Usées
Ajout d'un connecteur Eaux Usées sur le WC

122_Revit MEP, Système de canalisation Eaux Usées
_à partir du connecteur > Dessiner une canalisation

123_Revit MEP, Système de canalisation Eaux Usées
Tracer les canalisations Eaux Usées
_Modifier le type...

 124_Revit MEP, Système de canalisation Eaux Usées
Tracer les canalisations Eaux Usées
_Modifier le type > Préférences d'acheminement > Modifier...

125_Revit MEP, Système de canalisation Eaux Usées
_Modifier le type > Préférences d'acheminement >
_Modifier > Dupliquer / Nommer

126_Revit MEP, Système de canalisation Eaux Usées
_Modifier le type > Préférences d'acheminement >
_Modifier > Dupliquer / Nommer

127_Revit MEP, Système de canalisation Eaux Usées
_Modifier le type

128_Revit MEP, Système de canalisation Eaux Usées
_Modifier le type > Graphismes > Couleur

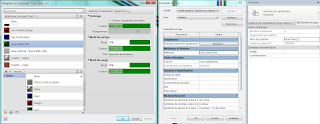

129_Revit MEP, Système de canalisation Eaux Usées
_Modifier le type > Matériau

130_Revit MEP, Système de canalisation Eaux Usées
_Modifier le type > Copier les propriétés du type

 131_Revit MEP, Système de canalisation Eaux Usées
Inclinaison
Voir tuto détaillé > Revit Mémo > Inclinaison

 132_Revit MEP, Système de canalisation Eaux Usées
Inclinaison
Voir tuto détaillé > Revit Mémo > Inclinaison

 133_

 134_

 135_

 136_

 137_

 138_

139_

Revit 2016_MEP_Plomberie_Canalisations_Générer présentation

December 24, 2015, 9:12 am

≫ Next: Revit 2016_Eléments & Phases pour le métré

≪ Previous: Revit 2016_MEP_Plomberie_Canalisations_Systèmes de canalisations, Types de canalisations

$

0

0

Objectif: Utiliser l'outil Générer présentation

Les autres messages sur Revit MEP:

Plomberie_Systèmes de canalisation, Types de canalisations

Plomberie_Systèmes de canalisations

Revit MEP_Nomenclatures des canalisations

Revit MEP_Inclinaisons

Revit MEP_Colorisation par systèmes

Revit MEP_Canalisations colorées_Filtrage par identifiant

Revit MEP_Connecteurs sur objets importés et surfaces courbes

Revit MEP_Plomberie_Approche globale, 3 méthodes

J'espère que ces tutoriaux vous apporterons un éclaircissement sur votre approche du MEP, il n'y a pas une solution, c'est souvent un mélange de plusieurs en fonction du contexte

_Une version de "Générer la présentation"

_Une version finalisée

01_Pour commencer ce tutorial, je reprends la base du message précédent, auquel j'ai ajouté une douche, une baignoire et 2 lavabos
Le paramétrage des canalisations est le même que précédemment
(Le paramétrage des canalisations, c'est une grosse partie du travail)
_Configuration: Propriétés > Discipline > Plomberie

02_Pour générer une présentation, il faut disposer de 1 ou plusieurs connecteurs, du même type (appartenant au même type de système, ici Eau Froide)

03_Pour générer une présentation, il faut disposer de 1 ou plusieurs connecteurs, du même type (appartenant au même type de système, ici Eau Froide)

04_Générer la présentation
_Sélectionner un connecteur > Activer l'onglet > Système de canalisation >
_Générer présentation

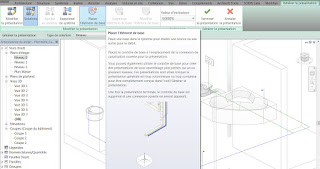

05_Générer la présentation
Les outils de modification de la présentation se trouvent dans le ruban
_Dés qu'on clique sur "Générer la présentation" Revit MEP relie les différents connecteurs entre eux...
_Pour hiérarchisé cela, on peu placer un "élément de base", cet élément correspond au départ du réseau de canalisations, ici je place un élément de base dans la gaine technique, de sorte que cet élément de base soit assimilé à une colonne montante
_Générer la présentation > Solutions > Placer l'élément de base

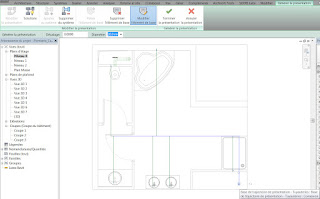

06_Générer la présentation
_Générer la présentation > Solutions > Placer l'élément de base
> en bas à Droite l'élément de base d'ou partent les canalisations
_Les traits bleus et verts sont générer automatiquement par Revit MEP, en bleu les canalisations principales, en vert les canalisations secondaires

07_Générer la présentation
_L'élément de base est sélectionné > Diamètre > Choisir
(Le diamètre des canalisations est donné soit par l'élément de base, soit par les connecteurs)

08_Générer la présentation Permet de choisir un type de diffusion > Périmètre > à droite 1sur 4 > Solutions à choisir, proposées par Revit MEP

09_Générer la présentation
_Paramètres > Permet de gérer le décalage vertical des canalisations, par rapport au plan de référence

10_Générer la présentation
_Paramètres > Permet de gérer le décalage vertical des canalisations, par rapport au plan de référence

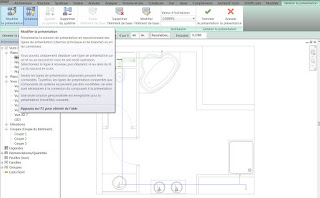

11_Générer la présentation
Lorsqu'une solution est validée, il faut l'a modifier
_Modifier la présentation...

12_Générer la présentation
Lorsqu'une solution est validée, il faut l'a modifier
_Modifier la présentation > Faire glisser les traits des canalisations
(il n'est pas possible à ce stade de côté les déplacements)

13_Générer la présentation
_Modifier la présentation > Terminer la présentation...

14_Générer la présentation
Les canalisations sont modélisées...
Il y a un clash derrière le WC...

15_Générer la présentation
Les canalisations sont modélisées...
Il y a un clash derrière le WC...
2 Solutions:
_Soit annuler et revenir à "Générer la présentation"> Cliquer sur les segments qui posent problème

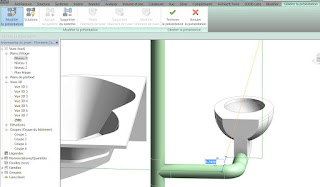

15 A_Générer la présentation > Modifier la présentation > Cliquer sur les segments qui posent problème > Modifier la valeur

16_Soit modifier les canalisations
_Pour éviter le clash, je copie le segment de canalisation...

17_Pour éviter le clash, je copie le segment de canalisation

18_Pour éviter le clash, je copie le segment de canalisation et je supprime le segment qui coupe les Eaux Usées

19_Il faut corriger le raccord > Clique sur - > Coude à la place du Té

20_Il faut corriger le raccord > Clique sur - > Coude à la place du Té

21_Raccorder le nouveau segment à la canalisation

22_Pour le reste, supprimer les raccords

23_Outil canalisations parallèles

24_Outil canalisations parallèles

25_Outil canalisations parallèles
_Supprimer la canalisation inférieure

26_Raccorder les segments de canalisation

27_Une solution pour le réseau Eau Froide
(Pour finir la modélisation il faut encore régler les décalages entre les murs et les canalisations > on ne dispose pas de côtes avec l'outil "Générer la présentation")

28_Un autre aspect de l'outil "Générer la présentation"...
Je repart de zéro,
Le but à présent, c'est d'avoir 2 systèmes de canalisations Eau Froide, 1 pour la douche et 1 pour le reste
_Un connecteur sélectionné > Générer la présentation
(Tout les connecteurs sont reliés)

29_Générer la présentation > Solutions > Supprimer du système...

30_Générer la présentation > Solutions > Supprimer du système > Cliquer sur le connecteur à supprimer, ici le connecteur douche

31_Générer la présentation
Le système de canalisations proposé par Revit MEP > Tous les connecteurs sauf la douche

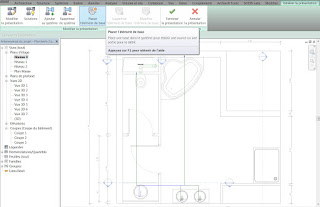

32_Générer la présentation
Le système de canalisations proposé par Revit MEP > Tous les connecteurs sauf la douche
Ajout d'un élément de base pour le système
_Générer la présentation > Placer l'élément de base

33_Générer la présentation > Type de solution > Paramètres

34_Générer la présentation > Type de solution > Choix

35_Générer la présentation > Type de solution > Modifier la solution...

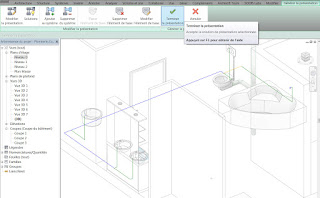

36_Générer la présentation > Type de solution > Modifier la solution
_Terminer la présentation

37_Système de canalisation "tout sauf la douche"

38_Ajout d'un système de canalisation pour la douche
_Cliquer sur connecteur douche > Système de canalisation > Générer la présentation...

39_Ajout d'un système de canalisation pour la douche
Par défaut Revit MEP se raccorde à l'élément de base existant > ici dans la gaine technique des WC...

40_Ajout d'un système de canalisation pour la douche
Ajout d'un élément de base pour la douche
_Générer la présentation > Placer l'élément de base...

41_Ajout d'un système de canalisation pour la douche
Ajout d'un élément de base pour la douche
_Générer la présentation > Placer l'élément de base
_Supprimer du système...

42_Ajout d'un système de canalisation pour la douche
Ajout d'un élément de base pour la douche
_Générer la présentation > Placer l'élément de base
_Supprimer du système > Cliquer sur les éléments qui contraignent le système de canalisation douche...

43_Ajout d'un système de canalisation pour la douche
Ajout d'un élément de base pour la douche
_Générer la présentation > Placer l'élément de base
_Supprimer du système > Cliquer sur les éléments qui contraignent le système de canalisation douche

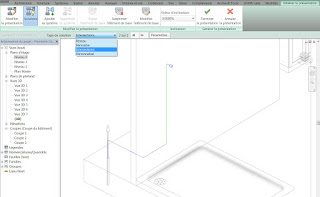

44_Ajout d'un système de canalisation pour la douche
_Générer la présentation > Solutions > Type de solution > Choisir...

45_Ajout d'un système de canalisation pour la douche
_Générer la présentation > Solutions > Type de solution > Choisir > Terminer la présentation

46_Il y a 2 réseaux de canalisations, mais ils font partie du même système de canalisations
> Eau Froide Sanitaire...

47_Il y a 2 réseaux de canalisations, mais ils font partie du même système de canalisations
> Eau Froide Sanitaire
L'outil Diviser système va permettre de créer 2 systèmes distincts
_Système de canalisation > Diviser système

48_Système de canalisation > Diviser système
Message d'avertissement lors de la division du système

49_Système de canalisation > Diviser système
_Système de canalisation > Douche

50_Système de canalisation > Diviser système
_Système de canalisation > Eau Froide (Lavabos, chasse d'eau)

51_Système de canalisation > Diviser système
_Système de canalisation > Eau Froide (Baignoire)

52_Normalement il devrait y avoir qu'un seul système pour lavabos, chasse d'eau et baignoire...
Lors de la création d'un système de canalisation pour la douche, l'outil "Générer la présentation a couper la canalisation au droit de la colonne montante de la gaine technique WC > il faut retravailler la canalisation...
_Clique sur le segment de canalisation > Supprimer

53_Modification de la canalisation > Raccorder

54_Il y a maintenant q'un seul système de canalisation pour les lavabos, chasse d'eau et baignoire

55_Le système de canalisation douche

56_

57_

58_

59_Le décalage des tuyauteries par rapport aux murs se règle une fois la solution validée
(Générer la présentation > Solution > Terminer la présentation)

60_Utilisation de l'outil "Déconnecter équipement"
Je reprends le contexte vu plus avant > un système de canalisation pour l'ensemble des connecteurs, le but c'est de créer 2 systèmes de canalisations, en intervenant directement sur les équipements et tuyauteries
1 Systèmes pour la douche et 1 système pour le reste
_Cliquer sur le connecteur douche > Déconnecter l'équipement
_Supprimer les canalisations reliant la douche au reste du réseau

61_Système de canalisation Eau Froide Douche

62_Système de canalisation Eau Froide Sanitaire (pour le restant)

63_

64_

Revit 2016_Eléments & Phases pour le métré

March 19, 2016, 2:04 pm

≫ Next: Revit 2016_Nomenclature de fenêtres associées aux pièces

≪ Previous: Revit 2016_MEP_Plomberie_Canalisations_Générer présentation

$

0

0

Objectif: Utiliser les éléments pour établir des nomenclatures Existant / Projet, afin d'optimiser le travail des métreurs

Au bureau je travaille régulièrement sur des maquettes de bâtiments existants à faire évoluer en phase projet, pour aller plus loin dans la démarche, j'ai voulu utiliser les éléments pour extraire les surfaces de murs existantes & projet

C'est ma première utilisation de cet outil en liaison avec les phases

Les éléments sont a considérer comme une aide graphique pour le métré, par opposition à la représentation graphique spécifique aux plans d'architecture, structure et MEP.

Pour compléter ce message, vous pouvez vous reporter au livre de Jonathan Renou: Revit, Initiation et perfectionnement par la structure (page 242 > Les éléments) / Eyrolles 2014

> Revit pour le BIM Initiation générale et perfectionnement structure

également le support de cours Aricad Autodesk Revit 2016 (page 500)

> Support de cours Aricad

Le fichier Revit > Afficher les éléments / Phase PROJET

La nomenclature éléments / Phase PROJET
(pas de prix unitaire, ni coût dans les nomenclatures d'éléments, il faut les rajouter dans Excel > voir message exportation nomenclature Revit vers Excel > Export Nomenclature Revit vers Excel

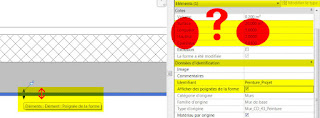

Eléments et phases pour le métré_Problème avec l'outil modifier la forme, incohérence de la surface lorsqu'on modifie l'épaisseur. Un bug?

Méthodologie / chronologie:

_1 Phases > Existant / Projet

_2 Murs

_3 Eléments

_4 Etiquettes

_5 Propriétés > en fonction des phases

_6 Nomenclatures

01_Gestion des phases
> Liens vers Phases
Préparation du fichier pour une configuration Phase Existante / Projet
_Gérer > Phases...

02_Gestion des phases
_Gérer > Phases > Phases de construction > Phases du projet

03_Gestion des phases
_Gérer > Phases > Phases de construction > Filtres des phases

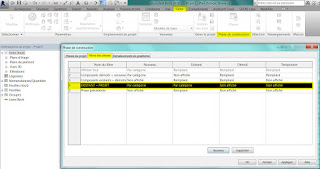

04_Gestion des phases
_Gérer > Phases > Phases de construction > Filtres des phases

05_Gestion des phases
_Gérer > Phases > Phases de construction > Remplacements de graphisme

06_Mur
Construction d'un mur architectural en phase existante
_Architecture > Mur > Mur Architectural

07_Mur
Construction d'un mur architectural en phase existante
Il s'agit d'un mur de 43 cm + 2 x 1 cm de peinture
J'ai volontairement placé 2 couches de peinture, car les éléments ne réagissent pas comme les autres composants Revit par rapport aux phases
> Un mur ou autre composant Revit réagit aux phases, les éléments sont dépendants des supports dont ils sont issus
Pour cet exemple, si j'affecte une modification division à l'élément peinture en phase projet, l'élément sera également affecté en phase existante

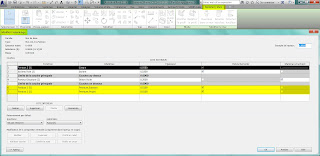

08_Mur

Construction d'un mur architectural en phase existante

Structure du mur

09_Eléments
Application du modificateur éléments
Phase existante
Revit décompose le mur en autant de couches, qui pourront être identifiées et référencées dans une nomenclature
_Modifier mur > Créer des éléments

10_Eléments
Application du modificateur éléments
Phase existante
_Propriétés > Graphismes > Visibilité des éléments > Afficher les éléments

11_Etiquette par catégorie

Pose d'étiquettes par catégorie pour les éléments

_Annoter > Etiquette par catégorie

12_Etiquette par catégorie

Pose d'étiquettes par catégorie pour les éléments

_Annoter > Etiquette par catégorie

_Message indiquant qu'il faut charger les étiquettes

13_Etiquette par catégorie
Répertoire des étiquettes

14_Etiquette par catégorie
Répertoire des étiquettes

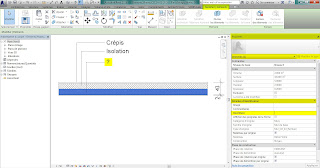

15_Etiquette par catégorie
Les étiquettes par catégorie font références aux identifiants
Renseigner le champ identifiant dans les propriétés de l'élément

16_Etiquette par catégorie
Les étiquettes par catégorie font références aux identifiants
Renseigner le champ identifiant dans les propriétés de l'élément

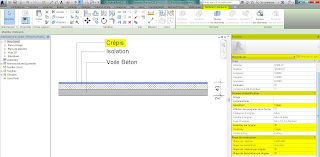

17_Etiquette par catégorie
Propriétés pour l'élément Crépis:
_Identifiant > Crépis
_Matériau par origine > si la case en regard est cochée > signifie que le matériau est celui du mur d'origine (avant l'application du modificateur élément)
_Les phases: en plus des phases "habituelles", les éléments ont des phases dites par origine
_Le crépis est un élément qui n'est pas modifié > les cases à cochées  > indiquent que cet élément est totalement dépendant du mur original

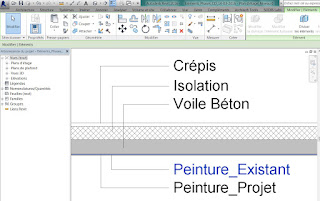

18_Etiquette par catégorie
Propriétés pour l'élément Peinture_Existant...

19_Eléments / Propriétés
Propriétés pour l'élément Peinture_Existant:
_Identifiant > Peinture_Existant
_Matériau par origine > case cochée = Matériau du mur original
_Phase de création par origine > Case cochée = identique Phase Création
_Phase de démolition par origine > Case décochée = possibilité de changer de phase, ici démolition en projet
La différence entre une entité mur et un mur en éléments: l'entité mur est traitée globalement au niveau des phases, alors que les éléments sont traités individuellement
(en rénovation, on refait la peinture, pas forcément tout le mur)

20_Eléments / Propriétés
Propriétés pour l'élément Peinture_Projet:
_Identifiant > Peinture_Projet
_Matériau par origine > case cochée = Matériau du mur original
_Phase de création par origine > Case décochée = possibilité de changer de phase, ici Projet en Phase Création
_Phase de démolition par origine > Case cochée = identique Phase Démolition

21_Eléments / Propriétés
Afficher les éléments
Propriétés des phases > EXISTANT

22_Eléments / Propriétés
Afficher les éléments
Propriétés des phases > PROJET

23_Mur / Propriétés
Afficher l'original
Propriétés des phases > PROJET

24_Eléments / Propriétés
Afficher les éléments
Propriétés des phases > PROJET

25_Eléments / Propriétés
Afficher les éléments
_Modifier les éléments
Cet outil permet de modifier les éléments, mais il faut l'utiliser avec précaution...
Sur l'image ci-dessus, l'élément peinture est décalée de l'élément mur (1 cm), pour plaquer l'élément peinture contre le mur:
_Propriétés > Eléments > Données d'identification > Afficher les poignées de la forme...

26_Eléments / Propriétés
Afficher les éléments
_Modifier les éléments
_Propriétés > Eléments > Données d'identification > Afficher les poignées de la forme
_L'élément Peinture > Propriétés > Surface: 10 m², Long 5 m, Haut 2 m...

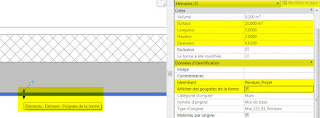

27_Eléments / Propriétés
Afficher les éléments
_Modifier les éléments
_Propriétés > Eléments > Données d'identification > Afficher les poignées de la forme
_Tirer la poignée > Aligner sur le mur
_L'élément Peinture > Propriétés > Surface: 20 m², Long 5 m, Haut 2 m
_Il y a un problème, la longueur et hauteur est juste, pas la surface...
_Dans ma recherche sur les éléments, je me suis rendu compte de cette anomalie seulement lorsque j'ai fais les nomenclatures...

28_Eléments / Propriétés
Afficher les éléments
_Modifier les éléments
_Propriétés > Eléments > Données d'identification > Afficher les poignées de la forme
_Tirer la poignée > Aligner sur le mur
_Tirer la poignée extérieure > Aligner sur un plan de référence situé à 1 cm du nu extérieur de l'élément mur (= épaisseur initiale de la peinture)
_Propriétés > Surface: 10 m², Long 5 m, Haut 2 m

29_Isoler
Pour travailler sur la couche de peinture, il est plus simple de l'isolée

30_Modifier / Eléments
L'outil diviser les éléments permet de redéfinir des surfaces pour un éléments donné
(ne pas confondre avec l'outil scinder la face & peindre > cet outil est inutilisable sur les éléments, de plus il ne s'agit que d'un outil graphique > on ne peu pas affecter d'identifiant, ni extraire des données dans une nomenclature, en plus les phases ne sont pas reconnues)
_Modifier / Eléments > Diviser les éléments...

31_Modifier / Eléments
_Modifier / Eléments > Diviser les éléments
_Vue en coupe ou élévation

32_Modifier / Eléments
_Modifier / Eléments > Diviser les éléments
_Choisir un plan de construction...

33_Modifier / Eléments
_Modifier / Eléments > Diviser les éléments
_Choisir un plan de construction > La face de l'élément à diviser

34_Modifier / Eléments
_Modifier / Eléments > Diviser les éléments
_Choisir un plan de construction > La face de l'élément à diviser
_Modifier l'esquisse > Dessiner une esquisse pour la division...

35_Modifier / Eléments
_Modifier / Eléments > Diviser les éléments
_Choisir un plan de construction > La face de l'élément à diviser
_Modifier l'esquisse > Dessiner une esquisse pour la division >
_L'esquisse doit commencer / finir sur le cadre bleu pointillé

36_Modifier / Eléments
_Modifier / Eléments > Diviser les éléments
_Choisir un plan de construction > La face de l'élément à diviser
_Modifier l'esquisse > Dessiner une esquisse pour la division >
_L'esquisse doit commencer / finir sur le cadre bleu pointillé
_Terminer

37_Modifier / Eléments
Vue 3 D

38_Modifier / Eléments
Les éléments sont divisés en éléments, on peu changer les matériaux de chacun des nouveaux éléments
_Elément > Propriétés > Données d'identification > Matériau par origine...

39_Modifier / Eléments
_Elément > Propriétés > Données d'identification > Matériau par origine > Décocher
_Matériau > Clic pour accéder au navigateur de matériaux...

40_Modifier / Eléments
_Elément > Propriétés > Données d'identification > Matériau par origine > Décocher
_Matériau > Clic pour accéder au navigateur de matériaux > Affecter un nouveau matériau

41_Modifier / Eléments
_Même procédure que précédemment > (38-39-40)

42_Modifier / Eléments
_Même procédure que précédemment > (38-39-40)

43_Eléments / Phases
Le mur finalisé
_ÉLÉMENTS
_Phase PROJET

44_Eléments / Phases
Le mur finalisé
_ÉLÉMENTS
_Phase EXISTANT

45_Eléments / Phases
Le mur finalisé
_ÉLÉMENTS
_Phase EXISTANT

46_Eléments / Phases
Le mur finalisé
_ÉLÉMENTS
_Phase PROJET

47_Mur / Phases
Le mur finalisé
_ORIGINAL
_Phase EXISTANT

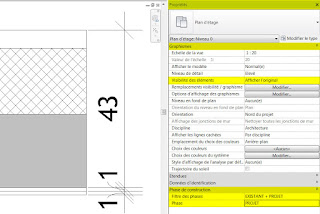

48_Mur / Phases
Le mur finalisé
_ORIGINAL
_Phase PROJET

49_Eléments / Phases
Le mur finalisé
_ÉLÉMENTS
_Phase EXISTANT

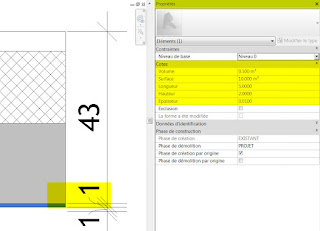

50_Propriétés / Eléments
_L'élément peinture de 1 cm d'épaisseur est bien conforme dans ses propriétés >
_Long 5 m, haut 2 m, surface 10 m²

51_Propriétés / Eléments
_L'élément peinture de 1 cm d'épaisseur est bien conforme dans ses propriétés >
_Long 5 m, haut 2 m, surface 10 m²
_Si on change (modifier forme, avec les poignées) l'épaisseur, la surface est affectée...

52_Propriétés / Eléments
Le mur finalisé
_ÉLÉMENTS
_Phase PROJET
_Épaisseur = 43 + 1

53_Propriétés / Eléments
Le mur finalisé
_ÉLÉMENTS
_Phase EXISTANT
_Épaisseur = 43 +1

54_Propriétés / Mur
Le mur finalisé
_ORIGINAL
_Phase EXISTANT
_Épaisseur = 45

55_Propriétés / Mur
Le mur finalisé
_ORIGINAL
_Phase PROJET
_Épaisseur = 45
La différence d'épaisseur entre l'original et les éléments peu être gênante:
_Les surfaces de pièces sont basées sur l'original,
_Les surfaces de peinture des murs sont basées sur les éléments

56_Propriétés
_Propriétés > Graphismes > Visibilité des éléments > Afficher les deux
(Permet un affichage simultané de l'original et des éléments)

57_Modifier / Eléments / Exclure
L'outil exclure (éléments) permet d'exclure des éléments, cette commande affecte également les nomenclatures
_Modifier Eléments > Exclure des éléments
(La commande est accessible soit par le ruban > modifier éléments, soit par les propriétés > case à cocher / décocher > Exclusion)
_Cote d'épaisseur prise avant l'exclusion > 45

58_Modifier / Eléments / Exclure
_Modifier Eléments > Exclure des éléments
_Cote d'épaisseur prise après l'exclusion > 43

59_Modifier / Eléments / Restaurer
L'outil restaurer (éléments) permet de restaurer des éléments, cette commande affecte également les nomenclatures
(La commande est accessible soit par le ruban > modifier éléments, soit par les propriétés > case à cocher / décocher > Exclusion, soit sur l'élément > petite icone Restaurer)
_Modifier Eléments > Restaurer

60_Modifier / Eléments / Modifier la division
On peu modifier une division d'élément pour rajouter des éléments
_Modifier division...

61_Modifier / Eléments / Modifier la division
On peu modifier une division d'élément pour rajouter des éléments
_Modifier division > Modifier l'esquisse

62_Modifier / Eléments / Modifier la division
On peu modifier une division d'élément pour rajouter des éléments
_Modifier division > Modifier l'esquisse

63_Modifier / Eléments / Modifier la division
_Modifier division > Modifier l'esquisse
_Terminer
_Modifier l'élément > Propriétés > Données d'identification > Matériau par origine >
Décocher case > Matériau > Affecter un matériau

64_Nomenclatures
Le fichier est prêt pour les nomenclatures
_ÉLÉMENTS
_Phase PROJET
_Vue > Nomenclatures...

65_Nomenclatures
_Vue > Nomenclatures > Nomenclature d'éléments
_Phase > PROJET

66_Nomenclatures
_Vue > Nomenclatures > Nomenclature d'éléments
_Phase > PROJET
_Propriétés de la nomenclature:
_Champs: Matériau, Phase de création, Phase de démolition, Exclusion, Longueur, Hauteur, Surface, Identifiant
(il n'y a pas de catégorie Coût dans la liste)

67_Nomenclatures
_Vue > Nomenclatures > Nomenclature d'éléments
_Phase > PROJET
_Propriétés de la nomenclature:
_Filtre: ici = Projet, pour exclure les valeurs Existant

68_Nomenclatures
_Vue > Nomenclatures > Nomenclature d'éléments
_Phase > PROJET
_Propriétés de la nomenclature:
_Tri et regroupement

69_Nomenclatures
_Vue > Nomenclatures > Nomenclature d'éléments
_Phase > PROJET
_Propriétés de la nomenclature:
_Mise en forme > Calculer les surfaces

70_Nomenclatures
_Vue > Nomenclatures > Nomenclature d'éléments
_Phase > PROJET
Nomenclature finalisée

71_Nomenclatures
_Vue > Nomenclatures > Nomenclature d'éléments
_Phase > EXISTANT

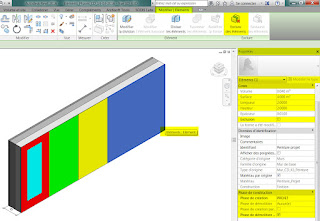

72_Modifier / Eléments / Exclure
Exclusion d'un élément peinture...

73_Nomenclatures
Exclusion d'un élément peinture > Impact sur la nomenclature

74_Modifier / Eléments / Restaurer

Restauration d'un élément peinture...

75_Nomenclatures

Restauration d'un élément peinture > Impact sur la nomenclature

Revit 2016_Nomenclature de fenêtres associées aux pièces

April 5, 2016, 1:34 pm

≫ Next: Revit 2016_Phases et fichiers liés

≪ Previous: Revit 2016_Eléments & Phases pour le métré

$

0

0

Objectif: Trier une nomenclature de fenêtres en fonction des pièces ou elles se trouvent

01_Nomenclature de fenêtres
_Classement par identifiant pour un repérage facile sur le plan
_Tri par pièce (Nom ou N°), pour affecter aux pièces leurs fenêtres respectives

02_Plan
_Surfaces des pièces et étiquettes des fenêtres

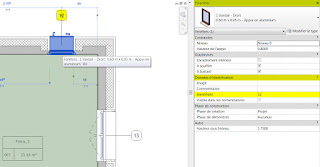

03_Les étiquettes de fenêtre sont référencées en identifiant dans les propriétés

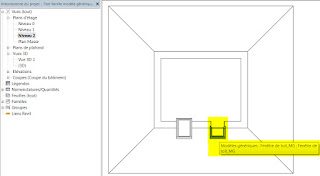

04_Les étiquettes de fenêtre sont référencées en identifiant dans les propriétés

05_Nomenclature
_Vue > Nomenclature

06_Nomenclature
_Vue > Nomenclature > Fenêtres

07_Nomenclature
_Propriétés de la nomenclature
_Champs > par défaut, en dessous de la liste des champs disponibles, Revit indique > Fenêtre dans une liste déroulante...

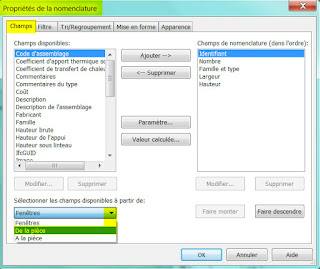

08_Nomenclature
_Propriétés de la nomenclature
_Champs, une fois les champs disponibles choisis pour "Fenêtre", il faut choisir "de la pièce" ou "à la pièce" pour ajouter des champs spécifiques...

09_Nomenclature
_Propriétés de la nomenclature
_Champs, une fois les champs disponibles choisis pour "Fenêtre", il faut choisir "de la pièce" ou "à la pièce" pour ajouter des champs spécifiques, ici "de la pièce", ce champs va permettre d'indiquer dans quelle pièce se trouve telle fenêtre

10_Nomenclature
_Propriétés de la nomenclature
_Tri / Regroupement

11_Nomenclature

_Propriétés de la nomenclature
_Mise en forme

12_Nomenclature

_Propriétés de la nomenclature
_Apparence

13_Nomenclature

La nomenclature finalisée

Il est également possible de faire ceci avec Dynamo,
Avec Dynamo on peu même ajouter un libellé dans l'étiquette de la fenêtre, qui caractérisera la pièce à laquelle la fenêtre appartient
Consulter Augi > Revit général > Forum AUGI, Merci à Philippe Drouant pour son script Dynamo

---

Revit 2016_Phases et fichiers liés

April 15, 2016, 3:28 pm

≫ Next: Revit 2016_Famille paramétrique, composants adaptatifs_Escalier barreaudage adaptatif plafond_Type "Treppenmeister"

≪ Previous: Revit 2016_Nomenclature de fenêtres associées aux pièces

$

0

0

Objectif: "Piloter" un ensemble de fichiers liés, "jouer" avec les phases pour un ensemble de fichiers liés

01_Fichier hôte

_Vue 3D du fichier hôte, le fichier dans lequel les fichiers liés seront "pilotés"

_Au bas de l'arborescence, on trouve les liens Revit: il y a 3 fichiers liés: A, B, C

_Dans l'espace de travail, encadré en bleu un modèle Revit lié > C

_Pour les phases > Filtre des phases > Chronologie (un filtre de type Composants existant + Nouveaux)

> Phase > Phase 2015

Les 3 fichiers liés sont 3 entités différentes, le point commun de ces fichiers ce sont les phases et filtres de phases

_Dans l'espace de travail, les 3 fichiers sont donc tous en phase 2015 pour un filtre des phases chronologie

Méthodologie:

Pour réaliser ce tutoriel il faut disposer de 3 fichiers qui seront destinés à être liés dans un fichier hôte (pour clarifier les choses j'ai choisis un fichier vierge)

Les fichiers à lier et le fichier hôte doivent avoir les mêmes configurations de filtres des phases et phases

02_Fichier hôte

_Vue en plan, même commentaires que précédemment

03_Fichier hôte
_Vue en plan
_Filtre des phases > Chronologie
_Phase > Phase 2017

04_Fichier hôte
_Vue 3D
_Filtre des phase > Chronologie
_Phase > Phase 2017

05_Fichier hôte
Pour analyser les différents liens qu'il y a entre le fichier hôte et les fichiers liés, je décharge le fichier lié A
_Arborescence > Liens Revit > Décharger...

06_Fichier hôte
Pour analyser les différents liens qu'il y a entre le fichier hôte et les fichiers liés, je décharge le fichier lié A
_Arborescence > Liens Revit > Décharger
_Avertissement de Revit > Valider...

07_Fichier hôte
Pour analyser les différents liens qu'il y a entre le fichier hôte et les fichiers liés, je décharge le fichier lié A
_Arborescence > Liens Revit > Décharger
_Avertissement de Revit > Valider
Une fois validé, Liens Revit indique X Rouge > le lien est déchargé

08_Ouverture du fichier A
_R > Clic sur le lien

09_Fichier A
La configuration des filtres des phases et phases est la même que dans le fichier hôte

10_Fichier A
_Gestion des phases
_Gérer > Phases...

11_Fichier A
_Gestion des phases
_Gérer > Phases > Phases de construction > Phases du projet

12_Fichier A
_Gestion des phases
_Gérer > Phases > Phases de construction > Filtres des phases
_Filtres des phases > Chronologie

13_Fichier A
_Gestion des phases
_Gérer > Phases > Phases de construction > Remplacements de graphismes

14_Fichier hôte
_Rechargement du fichier A
_Liens Revit > Recharger...
_Nota: Avant de recharger, s'assurer d'être dans la même configuration de phases et filtres dans le fichier à lier et le fichier hôte

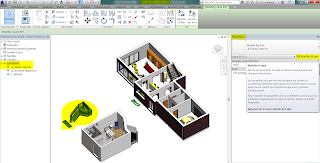

15_Fichier hôte
_Propriétés > Modifier le type...

16_Fichier hôte
Synchronisation des phases
_Propriétés > Modifier le type > Propriétés du type
_Paramètres > Autre > Affectation des phases > Modifier
_Colonne phase indique les phases du fichier hôte (Gauche)
_Colonne phase du lien indique les phases du lien (fichier A) (Droite)
_Les colonnes doivent être identiques

17_Fichier hôte
_Vue > Visibilité /Graphismes...

18_Fichier hôte
_Vue > Visibilité /Graphismes > Remplacement visibilité / graphisme...

19_Fichier hôte
_Vue > Visibilité /Graphismes > Remplacement visibilité / graphisme
_Paramètres d'affichage des liens RVT
_Outils de base > Par vue d'hôte
Pour cette option, pas de réglage possible, si les phases ont été correctement synchronisées auparavant, valider l'option
Dans ce cas ce sont les valeurs du fichier hôte qui prévalent
Suivant les configurations choisir "Par vue d'hôte", ou "Par vue liée", ou "Personnalisé"
L'option retenue doit être la même pour les autres fichiers liés

20_Fichier hôte
_Vue > Visibilité /Graphismes > Remplacement visibilité / graphisme
_Paramètres d'affichage des liens RVT
_Outils de base > Par vue liée
Pour cette option, pas de réglage possible, si les phases ont été correctement synchronisées auparavant, valider l'option
Dans ce cas ce sont les valeurs du fichier lié qui prévalent
Suivant les configurations choisir "Par vue d'hôte", ou "Par vue liée", ou "Personnalisé"
L'option retenue doit être la même pour les autres fichiers liés

21_Fichier hôte
_Vue > Visibilité /Graphismes > Remplacement visibilité / graphisme
_Paramètres d'affichage des liens RVT
_Outils de base > Personnalisé
Pour cette option, réglages possible,
Suivant les configurations choisir "Par vue d'hôte", ou "Par vue liée", ou "Personnalisé"
L'option retenue doit être la même pour les autres fichiers liés

22_Fichier hôte

_Vue > Visibilité /Graphismes > Remplacement visibilité / graphisme
_Paramètres d'affichage des liens RVT
_Outils de base > Personnalisé
Pour cette option, réglages possible,
Suivant les configurations choisir "Par vue d'hôte", ou "Par vue liée", ou "Personnalisé"
L'option retenue doit être la même pour les autres fichiers liés

23_Fichier hôte
Et maintenant on peut jouer avec les phases

24_Fichier hôte

Et maintenant on peut jouer avec les phases

Revit 2016_Famille paramétrique, composants adaptatifs_Escalier barreaudage adaptatif plafond_Type "Treppenmeister"

April 24, 2016, 10:05 am

≫ Next: Revit 2016_Escalier avec garde-corps contraint au plafond_Type Treppenmeister

≪ Previous: Revit 2016_Phases et fichiers liés

$

0

0

Objectif: Réaliser des barreaudages paramétriques pour un escalier
Ce sujet est surtout un prétexte pour utiliser les composants adaptatifs et les familles imbriquées

D'autres liens vers les composants adaptatifs:

King Cross Railway Station London

Structure tridimentionelle_Charpente adaptative

Poteaux adaptatifs

Une alternative aux composants adaptatifs: les composants in situ, s'il n'y a qu'un seul escalier...
Daniel Hurtubise, sur Revit Forum, propose à Sophie, une solution Dynamo
Suivre le lien: Revit Forum_Escalier_Limon_Garde Corps

Inspiré d'après les escaliers de type "Treppenmeister"

Inspiré d'après les escaliers de type "Treppenmeister"

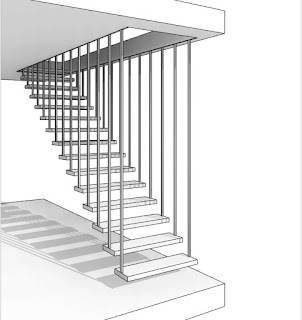

01_Ce tutoriel est principalement axé sur la création de familles paramétriques et adaptatives, j'utilise un escalier et ses gardes corps comme éléments de travail
_Ingrédients pour ce tutoriel:

_1 Famille adaptative pour un barreau type

_1 Famille adaptative de type surface divisée pour recevoir le barreau type

_1 Projet pour charger et tester les familles

02_Famille adaptative barreau dans son contexte

03_Famille adaptative surface divisée dans son contexte

04_Famille adaptative surface divisée dans son contexte

05_Famille adaptative surface divisée dans son contexte

06_Famille adaptative surface divisée dans son contexte
_La famille adaptative surface divisée est paramétrique en Lg, Ht, et Pente
_Pour modifier le nombre de barreaux, il faut modifier la famille
> Surface divisée > Modifier Nombre U et V des barreaux

07_Famille adaptative surface divisée dans son contexte
_La famille adaptative surface divisée est paramétrique en Lg, Ht, et Pente
_Pour modifier le nombre de barreaux, il faut modifier la famille
> Surface divisée > Modifier Nombre U et V des barreaux

08_Famille adaptative surface divisée dans son contexte
Pour masquer les surfaces divisées: vv...

09_Famille adaptative surface divisée dans son contexte
Pour masquer les surfaces divisées: vv > Décocher le type de famille correspondant

10_Famille adaptative barreau dans son contexte

11_Famille adaptative barreau

12_Famille adaptative barreau
Construction de la famille:
_R > Nouveau > Famille...

13_Famille adaptative barreau
Construction de la famille:
_R > Nouveau > Famille > Modèle générique (adaptatif)

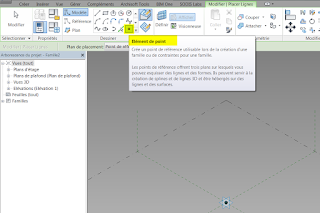

14_Famille adaptative barreau
Construction de la famille:
_R > Nouveau > Famille > Modèle générique (adaptatif)
Vue 3D
_Sélectionner le plan de référence, le barreau va être construit verticalement sur le plan
_Créer > Elément de point...
Un élément de point a la particularité d'être doté de 3 plans de construction

15_Famille adaptative barreau
Construction de la famille:
_Sélectionner le plan de référence, le barreau va être construit verticalement sur le plan
_Créer > Elément de point > Poser le point sur le plan de référence...
_Pour visualiser le plan de construction > cocher Visualiser l'hôte

16_Famille adaptative barreau
Construction de la famille:
_Sélectionner le plan de référence, le barreau va être construit verticalement sur le plan
_Créer > Elément de point > Poser le point sur le plan de référence
_Aligner le point sur les axes des plans de référence perpendiculaires au plan du sol

17_Famille adaptative barreau
Construction de la famille:
_Sélectionner le plan de référence, le barreau va être construit verticalement sur le plan
_Créer > Elément de point > Poser le point sur le plan de référence
_Aligner le point sur les axes des plans de référence perpendiculaires au plan du sol
_Verrouiller le point sur les 3 plans

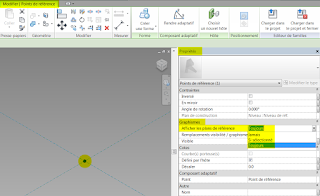

18_Famille adaptative barreau
Construction de la famille:
_Afficher les plans de construction du point élément...

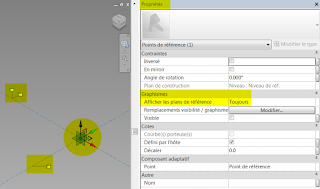

19_Famille adaptative barreau
Construction de la famille:
_Afficher les plans de construction du point élément
_Sélectionner le point élément, les plans de construction sont en surbrillance, on distingue également les verrouillages de ce point

20_Famille adaptative barreau
Construction de la famille:
Construction du point élément du sommet du barreau
_Créer > Elément de point...

21_Famille adaptative barreau
Construction de la famille:
Construction du point élément du sommet du barreau
_Créer > Elément de point
_Choisir un plan de construction...

22_Famille adaptative barreau
Construction de la famille:
Construction du point élément du sommet du barreau
_Créer > Elément de point
_Choisir un plan de construction
_Cliquer sur afficher l'hôte > le plan de construction est en surbrillance
_Poser le point

23_Famille adaptative barreau
Construction de la famille:
Construction du point élément du sommet du barreau
_Créer > Elément de point
_Choisir un plan de construction
_Cliquer sur afficher l'hôte > le plan de construction est en surbrillance
_Aligner le point supérieur sur le point point de base > aligner les plans de construction respectifs > Verrouiller

24_Famille adaptative barreau
Construction de la famille:
Une fois les 2 points placés et verrouillés
_Activer le plan de construction horizontal du point supérieur...

25_Famille adaptative barreau
Construction de la famille:
_Activer le plan de construction horizontal du point supérieur
_Créer > Ligne de modèle > Cercle

26_Famille adaptative barreau
Construction de la famille:
_Activer le plan de construction horizontal du point supérieur
_Créer > Ligne de modèle > Cercle
_Coté le rayon, ajouter un libellé > Rayon

27_Famille adaptative barreau
Construction de la famille:
_Activer le plan de construction horizontal du point de base
_Créer > Ligne de modèle > Cercle
_Coté le rayon, ajouter un libellé > Rayon
_Sélectionner les 2 cercles > Créer une forme > Solide

28_Famille adaptative barreau

29_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Cette famille doit recevoir les barreaux > nombre et orientation suivant le paramétrage de la surface divisée
Cette famille doit s'adapter au contexte, ici: Longueur, Hauteur et Pente de l'escalier

30_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Ce qui régit cette famille, ce sont les plans de référence, sur lesquels sont accrochés des lignes de référence qui délimitent une forme de laquelle on extrait une surface divisée

31_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Ce qui régit cette famille, ce sont les plans de référence, sur lesquels sont accrochés des lignes de référence qui délimitent une forme de laquelle on extrait une surface divisée

32_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Ce qui régit cette famille, ce sont les plans de référence, sur lesquels sont accrochés des lignes de référence qui délimitent une forme de laquelle on extrait une surface divisée

33_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_R > Nouveau famille > Modèle générique (adaptatif)

34_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_R > Nouveau famille > Modèle générique (adaptatif)
_Vue 3D > Sélectionner le plan de référence 0 > Copier > Créer un niveau 1
_Propriétés > Élévation > régler la valeur

35_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Vue de droite > Copier le plan de référence  x1

36_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Vue de droite > Copier le plan de référence x2
_Coter les 2 plans créés > Ajouter un libellé Lg pour paramétrer la longueur

37_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Coter les 2 plans créés > Ajouter un libellé Lg pour paramétrer la longueur

38_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Créer > Plan de référence > Sélectionner la base du plan de référence > Tracer vers la droite...

39_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Créer > Plan de référence > Sélectionner la base du plan de référence > Tracer vers la droite
_Ajouter un libellé Pente pour paramétrer l'inclinaison

40_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Vue 3D en bleu et surbrillance, les différents plans de référence

41_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Vue 3D en bleu et surbrillance, les différents plans de référence

42_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Vue 3D en bleu et surbrillance, les différents plans de référence

43_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Vue 3D en bleu et surbrillance, les différents plans de référence

44_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Vue 3D en bleu et surbrillance, les différents plans de référence

45_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Vue 3D en surbrillance bleu, les différentes lignes de référence accrochées aux plans de référence

46_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
En bleu le plan de référence sur lequel se trouvent les plans de référence de la famille paramétrique

47_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Traçages des lignes de référence sur les plans de référence
Les lignes de référence sont dotées de 4 plans de constructions
_Créer > Lignes de référence...

48_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Créer > Lignes de référence > Créer une surface à partir d'une boucle fermée > Chainer
(Ne pas activer l'accrochage 3D)
_Activer le plan de placement, ici en surbrillance bleu
_Commencer la ligne à une intersection de plans de référence > x magenta

49_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Créer > Lignes de référence > Créer une surface à partir d'une boucle fermée > Chainer
(Ne pas activer l'accrochage 3D)
_Activer le plan de placement, ici en surbrillance bleu
_Commencer la ligne à une intersection de plans de référence > x magenta

50_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Créer > Lignes de référence
_Terminer > Une surface est créée
_En vue ortho, modifier les paramètres Lg, Ht et Pente pour vérifier si la famille est correctement paramétrée

51_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Créer > Lignes de référence
_Terminer > Une surface est créée
_En vue ortho, modifier les paramètres Lg, Ht et Pente pour vérifier si la famille est correctement paramétrée

52_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Pour que la surface de la forme ne soit pas visible dans le projet:
> Décocher la visibilité dans les propriétés
La surface ainsi créée peu être transformée en surface divisée, mais l'accrochage des barreaux n'est possible que sur l'arrête supérieure...
Il faut donc trouver une autre solution pour recevoir les barreaux:
Soit construire le même ensemble ci-dessus sur un plan parallèle
Soit utiliser la surface actuelle et les lignes de référence pour créer des surfaces ad-hoc

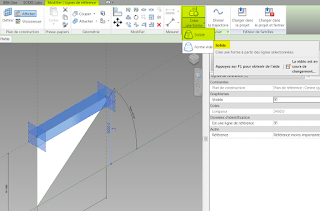

53_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Sélectionner la ligne de référence supérieure (bleu)
_Créer une forme > Solide...

54_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Créer une forme > Solide
_Propriétés > Autre > Contraintes > Régler les décalages

55_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Répéter l'opération (53-54) pour la ligne de référence (bleu)

56_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Répéter l'opération (53-54) pour la ligne de référence (bleu)

57_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Répéter l'opération (53-54) pour la ligne de référence (bleu)

58_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Transformation des formes (bleu) en surfaces divisées
_Sélectionner les formes (bleu) > Diviser la surface...

59_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Paramétrage des surfaces divisées
(Quadrillage U Nombre 1 > Pour 1 rangée de barreaux)
(Quadrillage V Nombre 15 > Nombre de barreaux pour 1 rangée)

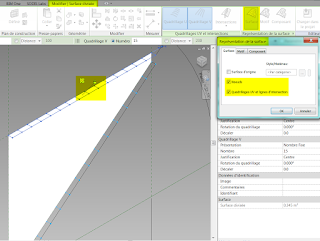

60_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Diviser la surface
_Surface > Représentation de la surface > Surface > Activer Nœuds & Quadrillage UV
La famille paramétrique adaptative surface divisée (Calepinage des barreaux) est prête à recevoir les barreaux

61_Famille adaptative barreau
_Charger dans le projet ...

62_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
La famille adaptative barreau est chargée dans la famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Arborescence > Famille > Garde corps...
Pose des barreaux sur le calepinage
_Déplacer la souris sur les noeuds de la surface divisée en haut et bas

63_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
Pose des barreaux sur le calepinage
_Déplacer la souris sur les noeuds de la surface divisée en haut et bas

64_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Vérification de la famille > les barreaux doivent suivre le calepinage

65_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Vérification de la famille > les barreaux doivent suivre le calepinage

66_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Charger la famille dans le projet

67_Projet_Escalier barreaudage adaptatif_Plafond
Arborescence > Famille > Garde corps...

68_Projet_Escalier barreaudage adaptatif_Plafond
En bleu > Famille barreaudage adaptatif_Trame 1 x 15

69_Projet_Escalier barreaudage adaptatif_Plafond
En bleu > Famille barreaudage adaptatif_Trame 1 x 15

70_Projet_Escalier barreaudage adaptatif_Plafond
En bleu > Famille barreaudage adaptatif_Trame 1 x 15

71_Projet_Escalier barreaudage adaptatif_Plafond
En bleu > Famille barreaudage adaptatif_Trame 1 x 15
Il faut modifier la famille pour modifier la visibilité de la surface divisée
_Modifier la famille

72_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Sélectionner la surface divisée > Modifier surface divisée > Décocher la surbrillance de surface

73_Famille paramétrique adaptative surface divisée (Calepinage des barreaux)
_Charger la famille dans le projet

 74_Projet_Escalier barreaudage adaptatif_Plafond
(vv pour décocher la visibilité de la famille du calepinage des barreaux > les formes sont cachées, mais les barreaux ne sont pas impactés)

75_Projet_Escalier barreaudage adaptatif_Plafond
Vérification de la famille

 76_Projet_Escalier barreaudage adaptatif_Plafond
Vérification de la famille

77_Projet_Escalier barreaudage adaptatif_Plafond

Revit 2016_Escalier avec garde-corps contraint au plafond_Type Treppenmeister

May 5, 2016, 2:20 am

≫ Next: Revit 2016_Fenêtre de toit, Problème de coupe

≪ Previous: Revit 2016_Famille paramétrique, composants adaptatifs_Escalier barreaudage adaptatif plafond_Type "Treppenmeister"

$

0

0

Suite au message sur les escaliers et gardes-corps sur Revit Forum, Vincent Bleyenheuft nous a donnés "La solution" pour le problème des gardes-corps contraints au plafond.

Cette solution est bien moins lourde que les composants adaptatifs: tout se passe dans l'environnement des gardes-corps, (on gardera les composants adaptatifs pour d'autres sujets...)

01_Escalier de type "Treppenmeister"
Dans un message du 24 avril 2016, je postais un tutoriel sur les escaliers et gardes corps, (le garde-corps est attaché au plafond), j'utilisais les composants adaptatifs...
Cette semaine Vincent Bleyenheuft Architecte, sur Revit Forum, propose une solution plus "naturelle" pour répondre à cette problématique: le paramétrage du garde-corps.

02_L'escalier et son garde-corps

03_Le garde-corps et la traverse haute

04_Paramétrage du garde-corps
_Modification de la trajectoire du garde-corps
(Lorsqu'on crée un escalier, modifier la trajectoire du garde-corps par défaut)
_Modifier garde-corps > Modifier la trajectoire...

05_Paramétrage du garde-corps
(Cette étape est la clef pour la contrainte du garde-corps au plafond)
_Modifier garde-corps > Modifier la trajectoire
_Cliquer sur la trajectoire > Inclinaison > Plat (autres options Hôte, Incliné, Plat)
(Cette option contraint les barreaux à monter jusqu'au plafond)

06_Paramétrage du garde-corps
_Modifier le type...

07_Paramétrage du garde-corps
_Modifier le type > Propriétés du type
(C'est depuis ce panneau que l'on paramètres les éléments du garde-corps)

08_Paramétrage du garde-corps
_Modifier le type > Propriétés du type
_Décalage des barreaux > Positionnement des barreaux par rapport aux bord de l'escalier

09_Paramétrage du garde-corps
_Modifier le type > Propriétés du type
_Construction > Structure des traverses (Barreaux horizontaux)

10_Paramétrage du garde-corps
_Modifier le type > Propriétés du type
_Construction > Structure des traverses (Barreaux horizontaux)

11_Paramétrage du garde-corps
_Modifier le type > Propriétés du type
_Construction > Positionnement des barreaux...

12_Paramétrage du garde-corps
_Modifier le type > Propriétés du type
_Construction > Positionnement des barreaux
_Elément de remplissage principal > Caractéristiques des barreaux
_Barreau par marche d'escalier, Nombre par marche > Lorsqu'elles sont cochées, ces cases répartissent les barreaux
_Famille de barreaux > Choix d'une famille de barreau

13_Paramétrage du garde-corps
_Modifier le type > Propriétés du type
_Traverse haute > Paramétrage de la traverse haute
_Hauteur et type:  Hauteur à régler dans une coupe, en fonction du type

14_Paramétrage du garde-corps
_Modification de la traverse haute...

15_Paramétrage du garde-corps
_Modification de la traverse haute
Il s'agit d'une extrusion par chemin, la trajectoire découle du garde-corps, le profil est à choisir dans une famille profil; (ici le profil est un rectangle dont la longueur est égale à l'épaisseur de la dalle)

16_Paramétrage du garde-corps
_Modification de la traverse haute
Choix d'un profil de traverse
_Profil > liste déroulante...

17_Paramétrage du garde-corps
_Modification de la traverse haute
Chargement d'un profil spécifique
_Charger le profil...

18_Paramétrage du garde-corps
_Modification de la traverse haute
Chargement d'un profil spécifique
_Charger le profil > Chargement de la famille profil

19_Paramétrage du garde-corps
_Modification de la traverse haute
_Charger le profil
_Famille profil, avant chargement dans le projet

20_Paramétrage du garde-corps

_Modification de la traverse haute
_Charger le profil > Le profil dans l'arborescence

21_

Revit 2016_Fenêtre de toit, Problème de coupe

May 12, 2016, 2:39 pm

≫ Next: Revit 2016_Famille Porte_Embrasure variable_Cadre d'épaisseur constante

≪ Previous: Revit 2016_Escalier avec garde-corps contraint au plafond_Type Treppenmeister

$

0

0

Problème vu sur Forum AUGI:

La fenêtre de toit n’est pas coupée suivant la plage de vue

Pour corriger cela il faut changer la catégorie de la fenêtre :

Passer de Fenêtre de toit à Modèle générique

Ce n’est pas logique, ce doit être un bug…

01_Toiture avec 2 fenêtres de toit
L'une est catégorisée en fenêtre, l'autre en modèle générique...

02_Vue en plan, Coupe au niveau des fenêtres de toit...
Seuls les modèles génériques sont coupés...

03_Vue en plan, Coupe au niveau des fenêtres de toit
La fenêtre de toit > Catégorie Fenêtre de toit > n'est pas coupée...

04_Vue en plan, Coupe au niveau des fenêtres de toit
La fenêtre de toit > Catégorie Modèle générique > est coupée...
Mais quid des nomenclatures?... (Pas très BIM tout cela...)

05_Vue en coupe

Revit 2016_Famille Porte_Embrasure variable_Cadre d'épaisseur constante

June 3, 2016, 3:48 pm

≫ Next: Revit 2016_Export de Revit vers Autocad_DWG_Paramétrage

≪ Previous: Revit 2016_Fenêtre de toit, Problème de coupe

$

0

0

Objectif : Construire une famille de porte, embrasure variable et cadre d’épaisseur constante

01_Famille de porte, embrasure variable, cadre d'épaisseur constante

02_Famille de porte à embrasure variable

_Niveau de détail élevé

03_Famille de porte à embrasure variable

_Niveau de détail faible

04_Porte embrasure variable, cadre épaisseur constante

_Propriétés

L’embrasure variable est réglable depuis : Propriétés > Cotes > Embras Ext

05_Porte embrasure variable, cadre épaisseur constante

_Propriétés > Modifier le type

La hauteur et largeur de de porte sont réglables depuis : Propriétés du type > Cotes > Hauteur / Largeur

06_Création d’une famille de porte

Plusieurs possibilités :

_Soit modifier une famille de la bibliothèque Revit

_Soit créer une famille à partir d’un gabarit ad-hoc de Revit

_R > Nouveau > Famille…

07_Création d’une famille de porte

_R > Nouveau > Famille > Porte métrique

08_Création d’une famille de porte

_R > Nouveau > Famille > Porte métrique

09_Création d’une famille de porte

Le gabarit « porte métrique » de Revit

En vert les plans de référence sur lesquels sont verrouillés les éléments de géométrie

En foncé un mur type, l’épaisseur n’a pas d’importance, par contre il faut contraindre les faces du mur sur les plans de référence

10_Création d’une famille de porte

En foncé un mur type, l’épaisseur n’a pas d’importance, par contre il faut contraindre les faces du mur sur les plans de référence

La famille terminée, vue en plan

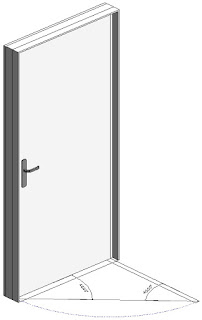

11_Création d’une famille de porte

La famille terminée, vue 3D

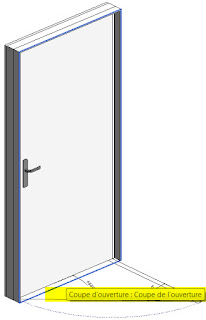

12_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Par défaut, le gabarit Revit propose un mur et une coupe d’ouverture (coupe d’ouverture = rectangle ou autre forme qui coupe le mur perpendiculairement à la face)

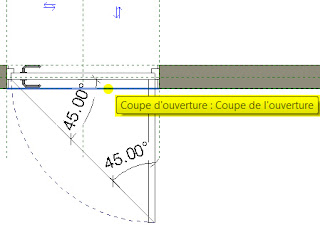

13_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Par défaut, le gabarit Revit propose un mur et une coupe d’ouverture (coupe d’ouverture = rectangle ou autre forme qui coupe le mur perpendiculairement à la face)

14_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Extrusion par chemin = Cadre d’embrasure variable

15_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Extrusion par chemin = Cadre d’embrasure variable

Le cadre d’embrasure variable est verrouillé sur le cadre de la porte et contraint au plan de référence (nu extérieur du mur)

16_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Extrusion par chemin = Cadre de la porte (épaisseur constante)

17_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Extrusion par chemin = Cadre de la porte (épaisseur constante)

Le cadre de la porte est contraint au plan de référence (nu du mur) et aux plans de référence délimitant l'ouverture

18_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Extrusion par chemin = Cadre d’embrasure variable

19_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Extrusion par chemin = Cadre d’embrasure variable

Le cadre d’embrasure variable est verrouillé sur le cadre de la porte et contraint au plan de référence (nu extérieur du mur)

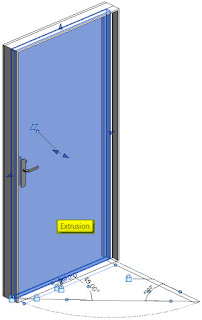

20_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Extrusion par face = Panneau de porte

21_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Extrusion par face = Panneau de porte

Le panneau de porte est verrouiller sur le cadre de la porte

22_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Ligne de modèle pour vue en détail faible

Paramètres de visibilité > Faible

23_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Ligne de modèle pour vue en détail élevé

Paramètres de visibilité > Moyen, Élevé

24_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Ligne de modèle

25_Création d’une famille de porte

Ajout d’une poignée de porte

La famille poignée de porte est chargée à partir d’une famille Revit

Contraindre la famille poignée sur la face du panneau de la famille porte

Contraindre la famille porte par rapport au bord du panneau et au sol

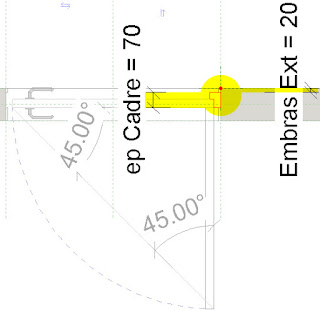

26_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Paramétrage du cadre de la porte

Extrusion par chemin > Le profil est contraint en épaisseur > Cote libellée > ep Cadre = 70

(Cote du cadre, sert à contraindre l’épaisseur du cadre pour éviter qu’il soit déformé)

Cote libellée > Embras Ext = 20 (Cote du cadre au plan de référence, cette cote sert à positionner le cadre de la porte dans l’épaisseur du mur)

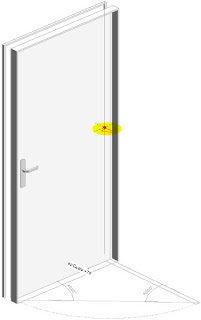

27_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Paramétrage du cadre de la porte

Extrusion par chemin > Le profil est contraint en épaisseur > Cote libellée > ep Cadre = 70

(Cote du cadre, sert à contraindre l’épaisseur du cadre pour éviter qu’il soit déformé)

Cote libellée > Embras Ext = 20 (Cote du cadre au plan de référence, cette cote sert à positionner le cadre de la porte dans l’épaisseur du mur)

28_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Extrusion par chemin = Cadre d’embrasure variable

Le profil du cadre d’embrasure variable est contraint :

> sur le plan de référence du mur (plan de référence horizontal bas)

> sur la face du cadre de la porte

> sur le plan de référence limitant l’ouverture (plan de référence vertical gauche)

29_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Extrusion par chemin = Cadre d’embrasure variable

Le profil du cadre d’embrasure variable est contraint :

> sur le plan de référence du mur (plan de référence horizontal haut)

> sur la face du cadre de la porte

> sur le plan de référence limitant l’ouverture (plan de référence vertical droit)

30_Création d’une famille de porte

Les éléments constitutifs de la famille porte

Le panneau de porte est contraint sur le cadre de la porte

 31_Création d’une famille de porte

Les éléments constitutifs de la famille porte

L'esquisse du panneau de porte est contraint sur le cadre de la porte

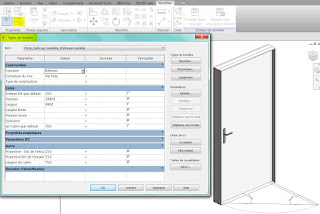

32_Création d’une famille de porte

Type de famille

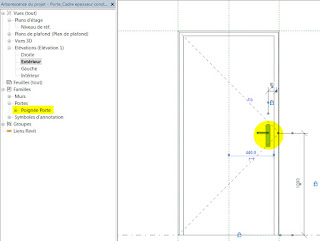

33_Création d’une famille de porte

Ajout d’une poignée de porte

La famille poignée de porte est chargée à partir d’une famille Revit

Contraindre la famille poignée sur la face du panneau de la famille porte

Contraindre la famille porte par rapport au bord du panneau et au sol

34_Création d’une famille de porte

Ajout d’une poignée de porte

La famille poignée de porte est chargée à partir d’une famille Revit

Contraindre la famille poignée sur la face du panneau de la famille porte

35_Famille de porte, embrasure variable, cadre d'épaisseur constante

Fichier disponible sur HexaBIM
